ITALIANO - Manuale d'installazione e d'uso schermo avvolgibile
ATTENZIONE: E' assolutamente vietato installare lo schermo su pareti mobili o cavi instabili, le staffe devono essere applicate su superfici che garantiscono nel tempo la distanza fra
una staffa e l'altra. L'installazione dello schermo deve essere effettuato con viti e tasselli adeguati al peso e alla tipologia di parete o soffitto sulle quali si vuole fissare le staffe, prima
di incominciare l'installazione scegliete il tipo di tassello o fissaggio seguendo lo schema seguente:
Schermo con larghezza fino a cm
Peso complessivo da considerare
-Fissare le staffe sul soffitto o sulla parete considerando una distanza massima di 5cm dalle estremità dello schermo, come raffigurato nella figura a fianco. Assicurarsi
che la staffa centrale sia allineata rispetto alle due laterali.

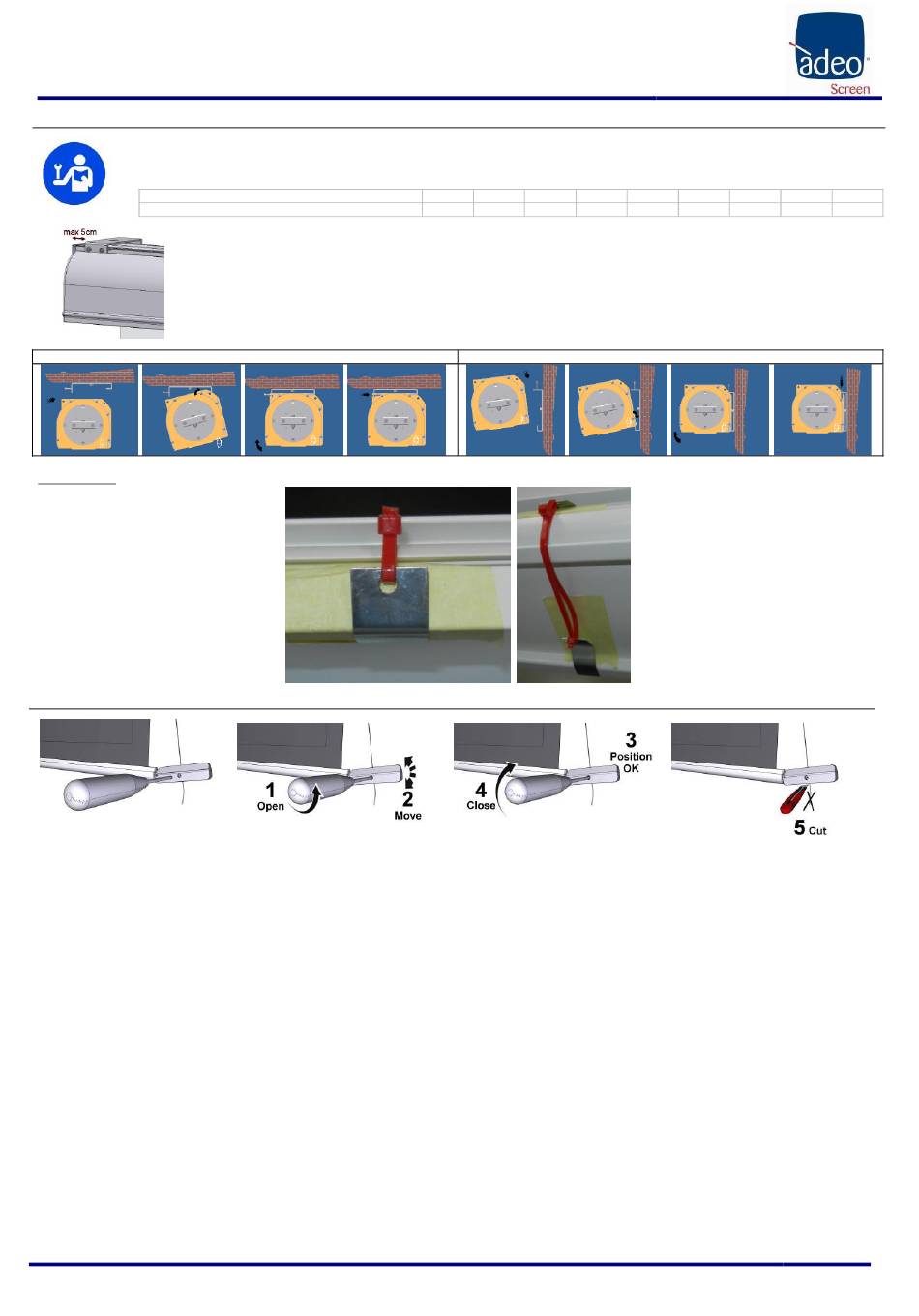

MONTAGGIO A SOFFITTO

Procedere come descritto nella figura 1, avvicinare lo schermo alle staffe (pos.1); bloccare lo schermo nella parte posteriore inclinandolo leggermente (pos.2); alzare lo
schermo verso l'alto fino ad farlo entrare nella staffa (pos.3); avvitare le 3 viti posizionate sulla staffa fino al loro completo seraggio (pos.4).

MONTAGGIO A PARETE

Procedere come descritto nella figura 2, avvicinare lo schermo alle staffe (pos.1); bloccare lo schermo nella parte posteriore inclinandolo leggermente (pos.2); alzare lo
schermo verso l'alto fino ad farlo entrare nella staffa (pos.3); avvitare le 3 viti posizionate sulla staffa fino al loro completo serraggio (pos.4).
FIG. 1
ATTENZIONE!
DOPO AVER INSTALLATO CORRETTAMENTE LO SCHERMO RIMUOVERE LE FASCETTE CHE BLOCCANO IL FONDALE DELLO SCHERMO
Made by Adeo Screen sp. Z o.o. (Poland) Specifications are subject to change without notice. E&OE
Doc: MAX ONE Installation Manual rev2 | 12.06.2017
Please verify that you are working with the latest revision of this document before specifying your screen.

07 ISTRUZIONI PER L'INSTALLAZIONE

08 REGOLAZIONE CONTRAPESO TENSIONATURA (solo per versione TENSIO; no TENSIO CLASSIC )
160 200 250 300
Kg 20 Kg 25 Kg 30 Kg 35
FIG. 2
360 410 520 620
Kg 45 Kg 50 Kg 100 Kg 150
Page 4
720
Kg 200
