2. CONNECTIONS DU RÉCEPTEUR
R É C E P T E U R
Dérive
STANDARD
Profondeur
Aileron

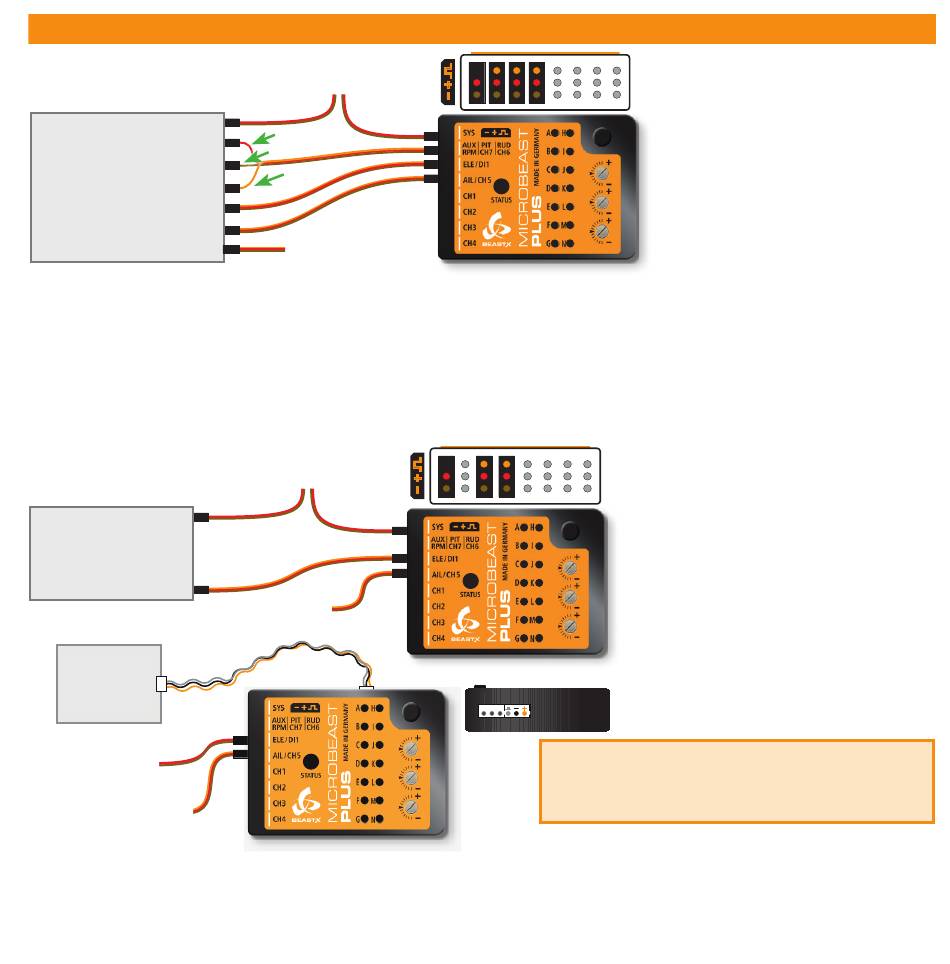

Consultez le manuel de votre radiocommande pour l'assignation des voies. Vous pouvez vérifier l'assignation des voies grâce à
"Monitor"
la fonction de votre émetteur. Les connecteurs du MICROBEAST PLUS sont assignés de la façon suivante :
AIL|CH5 = Aileron, ELE|DI1 = Profondeur, RUD (câble orange) = Dérive,
PIT (câble rouge) = Pas collectif, Aux (câble marron) = Gain du Gyroscope
Les câbles d'aileron et de profondeur transportent également l'alimentation entre le MICROBEAST PLUS et le récepteur.
Un récepteur multiplexé permet de transférer toutes les voies par un seul câble. Cela permet d'utiliser plus de 5 voies, par
exemple pour contrôler le mode Governor, la fonction AttitudeControl Fonction et/ou des voies pour des servos additionnels.
BAT
RÉCEPTEUR MULTI-
PLEXÉ
Signal
S
a t e l l i t e JR® or
J R ® SPEKTRUM®
o u
satelite
SPEKTRUM
BEC/Batterie de réception
BEC/Power supply
(Si nécessaire)
(if required)
Servo des gaz/ESC ESC/Throttle
servo
Assurez-vous toujours que l'alimentation est stable et suffisamment dimensionnée pour l'application visée. Si possible, tou-
jours connecter la source d'alimentation directement au MICROBEAST PLUS (sauf sur la prise
supplémentaires peuvent être connectés sur des ports libres du récepteur. Lors de l'utilisation de servos taille standard, il est
recommandé d'utiliser plusieurs câbles d'alimentation en parallèles afin de préserver une tension stable et de réduire la perte
de puissance due à la résistance des connexions.
BEC/Batterie de réception
(Si nécessaire)
BAT
Rouge
Pas
Marron
Gyro
Orange
Servo des gaz/ESC
Gaz
BEC/Batterie de réception
(Si nécessaire)
Servo des gaz/ESC
Les illustrations sont uniquement
des exemples !
La fonction d'assignation de l'émet-
teur détermine la fonction de chaque
voie du récepteur.
Protocoles supportés:
• SRXL: JR® XBus (Mode B), Multiplex®
SRXL (V1+V2), Jeti® UDI, Graupner/SJ®
HOTT SUMD, Spektrum® SRXL
• Futaba® SBUS
• Satellite Spektrum® (DSM2/DSMX)
• Satellite JR DMSS (JR RJ01)
• PPM signal série (SPPM)
L'utilisation d'un satellite est recommandé uniquement
pour des hélicoptères d'une taille inférieure à 450 ! Pour
les tailles supérieures, il faut utiliser un récepteur multiplexé
compatible SRXL.
