Étapes à suivre :

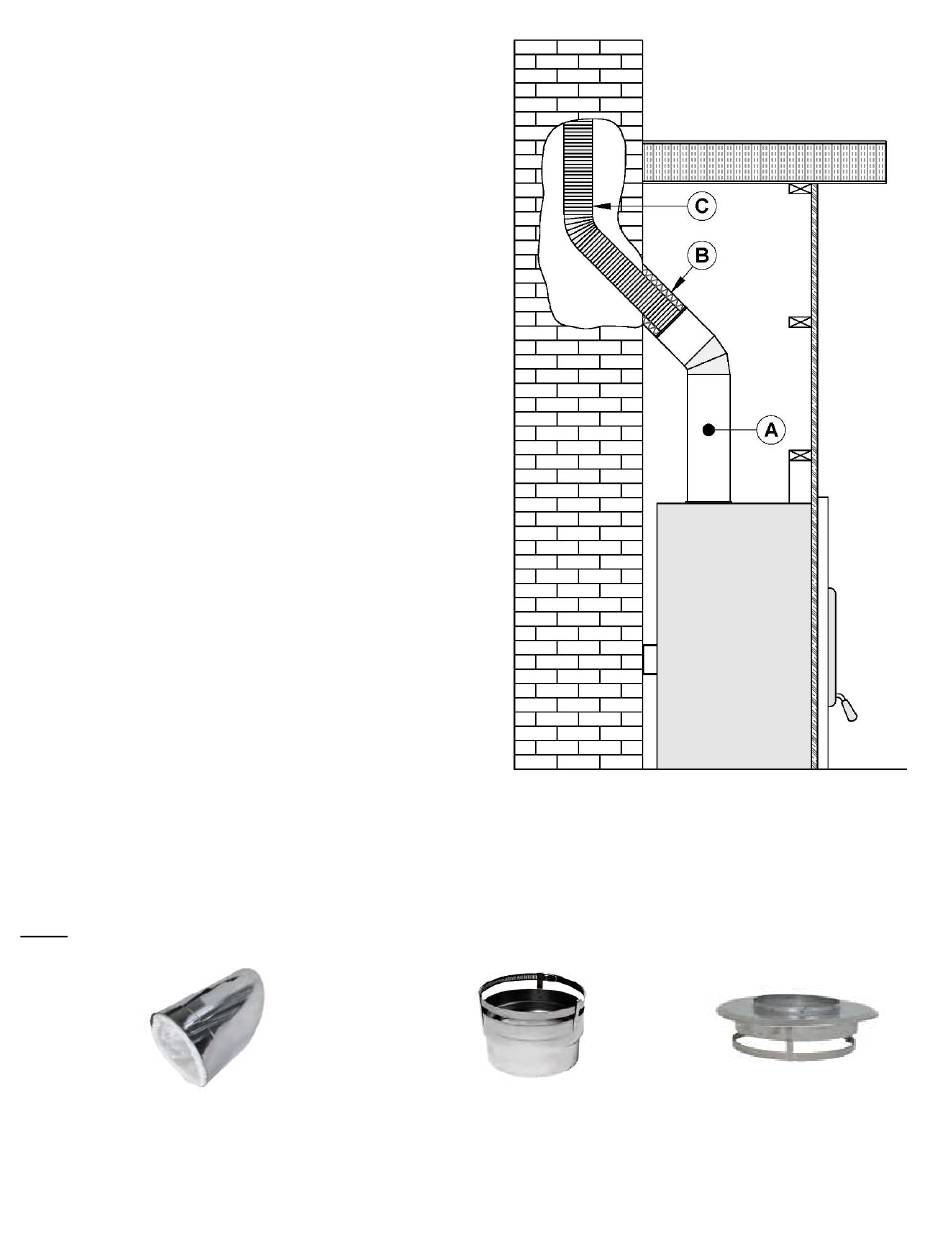

1. Placez le foyer à l'endroit désiré. Installez le coude
ou la section de cheminée (A) temporairement sur
le dessus du foyer et, à l'aide d'un niveau, marquez
avec un ovale, l'endroit où la gaine traversera dans
la cheminée de maçonnerie.
2. Au milieu de l'ovale, percez un trou dans la
cheminée de maçonnerie à 45° ou 30°.
3. Agrandissez le trou jusqu'à pouvoir y insérer
facilement la gaine avec un adaptateur isolé pour
gaine 45°ou 30° autour.
4. Installez le CACLF6 (pour Forever Flex) ou CUCHF6
(pour Hybrid) sur la gaine et faites descendre la
gaine (C) dans la cheminée jusqu'au niveau du trou.
5. Installez le CVA-CPEC06 sur le coude ou la longueur
de cheminée.
6. Faites
passer
CACLF6/CUCHF6 à travers le trou fait à l'Étape 2.
7. Installez la laine de l'adaptateur isolé pour gaine
par-dessus la gaine.
8. Insérez le tube en acier inoxydable de l'adaptateur
isolé pour gaine par-dessus la laine.
9. Connectez le CACLF6/CUCHF6 au CVA-CPEC06.
10. Scellez le joint entre l'adaptateur isolé pour gaine et
le disque du CVA-CPEC06.
11. Scellez l'ouverture dans la cheminée de maçonnerie autour de l'adaptateur isolé pour gaine à l'aide de
mortier réfractaire à haute température.
12. Pour compléter l'installation, raccordez le coude ou la section de cheminée à la plaque d'ancrage du
foyer.
Note : Assurez-vous que la gaine dépassera d'au moins 12" (30 cm) le dessus de la cheminée de maçonnerie.
CVA-UMA0630/ CVA-UMA0645
60
la
gaine
assemblée
au
CACLF6/ CUCHF6
HE200 - Manuel d'installation et d'utilisation
CVA-CPEC06
