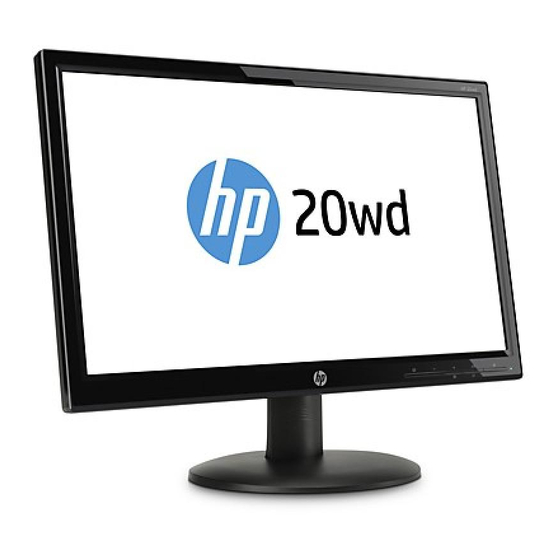

- Page 1 Moniteur rétro-éclairé à LED HP 20wd Guide d'utilisation...
- Page 2 Microsoft Corporation aux États-Unis et/ou dans d'autres pays. Les seules garanties pour les produits et les services HP sont celles inclues dans les déclarations de garanties expresses accompagnant les dits produits et services. Rien, dans le présent contenu, ne doit être interprété...
-
Page 3: Caractéristiques
Chapitre I. Introduction 1.1 Caractéristiques Réglage de l'OSD multilingue Compatible avec les modes IBM VGA, VGA étendu, VESA VGA, SVGA, XGA, et SXGA La large plage de tensions applicables (CA 100-240V 50/60Hz) permet une utilisation directe sans aucun réglage. Norme Plug-and-play VESA DDC1/ 2B. -
Page 4: Installez Le Socle
Chapitre II. Installation 2.1 Installez le socle Veuillez suivre les étapes illustrées ci-dessous pour installer le socle. -
Page 5: Connectez Votre Moniteur À Votre Ordinateur
2.2 Connectez votre moniteur à votre ordinateur Éteignez et débranchez votre ordinateur. Branchez l'extrémité 15 broches du câble de signal sur le port VGA de votre moniteur et la fiche de sortie VGA OUT à l'arrière de votre ordinateur. Serrez les vis des deux côtés du câble de signal. ou, connectez le câble de signal DVI au port DVI du moniteur, et l'autre extrémité... -
Page 6: Déconnectez Le Socle Pour Le Transport
Vue d'ensemble des ports du moniteur : 1. Entrée d'alimentation secteur CA 2. Entrée signal DVI 3. Entrée signal VGA 2.3 Déconnectez le socle pour le transport Appuyez sur le bouton clip du socle et enlevez le socle du support. -
Page 7: Chapitre Iii. Vue D'ensemble Du Moniteur
Chapitre III. Vue d'ensemble du moniteur Vue d'ensemble des commandes en face avant Commande Fonction Menu Ouvre, sélectionne ou quitte le menu OSD. — Moins Si le menu OSD est actif, appuyez pour naviguer en arrière dans le menu OSD ou pour diminuer le niveau des réglages. -
Page 8: Chapitre Iv. Instructions D'utilisation
Chapitre IV. Instructions d'utilisation 4.1 Interrupteur d'alimentation MARCHE/ARRÊT Appuyez sur ce bouton pour allumer/éteindre votre moniteur. Remarque : L'interrupteur MARCHE/ARRÊT ne débranche pas votre moniteur de la tension secteur. Pour débrancher complètement la tension secteur, veuillez enlever la fiche secteur de la prise. 4.2 Témoin d'alimentation Le LED d'alimentation est bleu lorsque le moniteur fonctionne normalement. - Page 9 4.4 Instructions d'utilisation de l' OSD Option du menu Icône Option du sous-menu Remarque principal Pour régler le niveau de luminosité de Luminosité l'écran. La plage d'usine par défaut est 90. Pour régler le niveau de contraste de Contraste l'écran. La plage d'usine par défaut est 80. Sélectionne la couleur de l'écran.
- Page 10 Pour régler la position horizontale d'une Position horizontale image (applicable sur l'entrée VGA seulement) Pour régler la position verticale d'une Position verticale image (applicable sur l'entrée VGA seulement) Sélectionne la méthode qui détermine la façon dont les informations affichées sur le moniteur sont formatées.
- Page 11 Pour régler le fonctionnement de la Gestion gestion de l'alimentation pour votre moniteur. Pour activer la fonction d'économie d'énergie, sélectionnez Mode de mise en veille Marche automatique Arrêt Le réglage d'usine par défaut est Marche. Restaure l'alimentation du moniteur à la suite d'une couture inattendue de l'alimentation.
- Page 12 Le menu de réglage de la minuterie présente les choix suivants : Réglage heure actuelle – Pour régler l'heure actuelle en heures et minutes. Réglage heure de veille – Pour régler l'heure à laquelle votre moniteur doit passer en mode veille. Minuterie de veille Régler heure de mise en marche –...
-
Page 13: Chapitre V. Informations Techniques
Chapitre V. Informations techniques 5.1 Mode d'affichage prédéfini en usine Prérégl Format de Fréq horz Polarité Fréq vert Polarité Horl pixels pixel (KHz) Horz (Hz) Vert (MHz) Source 640 x 480 31,469 59,940 25,175 720 x 400 31,469 70,087 28,322 800 x 600 37,879 60,317... -
Page 14: Spécifications Du Produit
5.2 Spécifications du produit Taille Écran de 19.5" de large Résolution maxi. 1600 x 900 @ 60 Hz Résolution conseillée 1600 x 900 @ 60 Hz Fréquence horizontale 24-83 kHz Fréquence verticale 50-75 Hz Taille utile 432,0 x 239,76 mm (INX) Angle de vision 90 (H) 50 (V) -
Page 15: Connecteur Du Câble De Signal
5.3 Connecteur du câble de signal BROCHE Signal Signal rouge Signal vert Signal bleu Masse Câble de test Masse signal rouge Masse signal vert Masse signal bleu 5 VCC Vide Masse SDA (pour DDC) Synchronisation horizontale Synchronisation verticale SCL (pour DDC) Interface VGA... - Page 16 BROCHE SIGNAL TMDS Donnée 2- TMDS Donnée 2+ TMDS Donnée 2 / 4 Blindage TMDS Donnée 4- TMDS Donnée 4+ Fréquence DDC Donnée DDC Pas de connexion TMDS Donnée 1- TMDS Donnée 1+ TMDS Donnée 1 / 3 Blindage TMDS Donnée 3- TMDS Donnée 3+ Alimentation +3,3 / +5 V (du PC) Masse (retour pour +5 V)
-
Page 17: A Consignes De Sécurité Et D'entretien
Utilisez des meubles appropriés et correctement dimensionnés, conçus pour soutenir correctement votre moniteur LCD HP. AVERTISSEMENT ! Les moniteurs LCD qui sont mal installés sur des commodes, des bibliothèques, des étagères, des bureaux, des enceintes, des coffres ou des chariots peuvent tomber et provoquer des... -
Page 18: Précautions De Sécurité
Précautions de sécurité □ Utilisez uniquement une source d'alimentation et une connexion compatibles avec ce moniteur, comme indiqué sur l'étiquette / la plaque arrière du moniteur. □ Assurez-vous que l'ampérage total des appareils branchés sur la prise de courant ne dépasse pas l'intensité... -
Page 19: Consignes D'entretien
économiseur d'écran et en éteignant le moniteur lorsqu'il n'est pas utilisé. Remarque : La garantie HP ne couvre pas les moniteurs avec une image rémanente. Les fentes et ouvertures du boîtier sont prévues pour la ventilation. Ces ouvertures ne ... -
Page 20: B Avis Des Organismes De Réglementation
Modifications La FCC exige que l'utilisateur soit averti que toute modification apportée à cet appareil qui n'est pas expressément approuvée par HP peut annuler le droit de l'utilisateur à utiliser l'équipement. Câbles Pour maintenir la conformité avec les règles et la réglementation de la FCC, les connexions à cet appareil doivent être effectuées avec des câbles blindés ayant des capots de connecteurs métalliques... -
Page 21: Canadian Notice
6 pieds (1,8 m) et 12 pieds (3,6 m). Si vous avez des questions au sujet du type de cordon d'alimentation à utiliser, contactez un prestataire de services agréé HP. Le cordon d'alimentation doit cheminer de sorte qu'il n'est pas susceptible d'être piétiné ou pincé... - Page 22 Substances chimiques HP s'engage à fournir à ses clients des informations sur les substances chimiques utilisées dans les produits HP, en respect des réglementations légales telles que REACH (Règlement CE n° 1907/2006 du Parlement européen et du Conseil). Un rapport d'information chimique sur ce produit peut être trouvé...
- Page 23 électroniques mis en vente après le 1er Juillet 2006. Pour consulter la déclaration JIS C 0950 de ce produit, visitez http://www.hp.com/go/jisc0950. Élimination des équipements usagés par les utilisateurs domestiques de l'Union européenne Ce symbole sur le produit ou sur son emballage indique que ce produit ne doit pas être jeté avec les ordures ménagères.
- Page 24 et électroniques. La collecte et le recyclage séparés de vos équipements usagés au moment de son élimination aideront à préserver les ressources naturelles et à s'assurer qu'ils seront recyclés d'une manière qui protège la santé humaine et l'environnement. Pour plus d'informations sur l'endroit où vous pouvez déposer vos déchets d'équipements pour le recyclage, veuillez contacter la mairie locale...
-
Page 25: C Dépannage
Assurez-vous que le dernier pilote applicable à la carte graphique est installé. disponible Pour les systèmes HP et Compaq, vous pouvez télécharger les derniers pilotes de carte graphique applicables sur : www.hp.com/support. Pour les autres systèmes, visitez le site Web relatif à votre carte graphique. -
Page 26: Contacter L'assistance
Maj (disponible sur la plupart des claviers). Le LED s'allume ou s'éteint. Contacter l'assistance Vous pouvez contacter le service à la clientèle en visitant le site HP d'assistance technique sur www.hp.com/support Sélectionnez le pays / territoire où vous vous trouvez. Suivez le lien pour visiter les pages applicables à...
