AS-8000
BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS
MODE D'EMPLOI
GEBRUIKSAANWIJZING
02
22
42
64
Table des Matières
loading

Sommaire des Matières pour Protector AS-8000

  • Page 1 AS-8000 BETRIEBSANLEITUNG OPERATING INSTRUCTIONS MODE D’EMPLOI GEBRUIKSAANWIJZING...

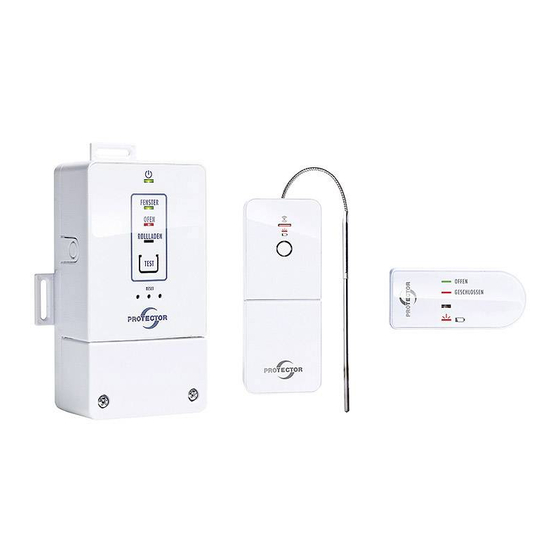

  • Page 42 COMMANDE D’AERATION SANS FIL AS-8000 COMMANDE CENTRALE (1) Commande centrale (récepteur) (2) LED de réseau (3) LED émetteur pour fenêtre (4) LED émetteur pour four (5) LED émetteur pour volet roulant (6) Touche Test (7) Touche Reset (trombone) EXEMPLE DE CONNEXION 1...
  • Page 43: Émetteur Pour Fenêtre

    ÉMETTEUR POUR FENÊTRE (9) Émetteur pour fenêtre (10) LED d’état de l’émetteur pour fenêtre (11) Touche Learn de l’émetteur pour fenêtre (12) Jumper de sélection “ET/OU” (13) Pile CR2477 (14) Aimant (U) Pièces de calage Couvercle du boîtier Aimant Fond du boîtier Ouvrir le boîtier en faisant levier avec un tournevis Pièces de calage...
  • Page 44: Émetteur Thermique

    ÉMETTEUR THERMIQUE Distance du (15) Émetteur thermique poêle au moins 50 cm! (16) LED d’état de l’émetteur thermique (17) Touche Learn de l’émetteur thermique (18) Connexion de l’émetteur thermique (19) Compartiment pour piles 2 x AA T = Capteur de température S = Support de fixation (a) Trou pour les vis Tuyau d’échappement...
  • Page 45: Émetteur Pour Volet Roulant

    ÉMETTEUR POUR VOLET ROULANT (20) Émetteur pour volet roulant (21) LED d’état de l’émetteur pour volet roulant (22) Touche Learn de l’émetteur pour volet roulant (23) Jumper de sélection “ET/OU” (24) Pile CR2477 (25) Aimant (26) Capteur de volet roulant (U) Pièces de calage Positionnement de l’émetteur pour volet roulant (vue latérale)
  • Page 46: Informations Générales

    Nous vous remercions d’avoir acheté la commande carbone et monoxyde de carbone – se forment. Ces d’aération sans fil PROTECTOR de la série AS-8000. gaz peuvent s’échapper du foyer via l’aspiration de l’air, se propager dans la pièce et causer l’intoxication Le manuel d’utilisation fait partie intégrante de...
  • Page 47 Après avoir effectué un test automatique interne, la LED “POWER” s’allume en vert et un bip indique que Instructions d’installation l’appareil est prêt à fonctionner. Pour connaître les Commande centrale AS-8000 (récepteur) autres indications sonores et clignotantes, reportez-vous (voir schéma 2) aux messages d’état et d’erreur.
  • Page 48: Débit D'air Évacué Maximal Admis En M³/H

    Tableau de calcul pour déterminer l’ouverture minimale de votre fenêtre (Tableau 1) Surface de fenêtre en m² 14000 15000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 Débit d’air évacué maximal admis en m³/h 5 cm 6 cm 7 cm 8 cm...
  • Page 49: Ouverture Minimale De La Fenêtre

    minimale de la fenêtre (tableau 1) doit pouvoir être Mesurez la largeur et la hauteur intérieures de la atteinte. Afin d’adapter la hauteur de l’aimant, veuillez fenêtre et calculez la taille de la fenêtre en m². (Largeur x Hauteur = m² ) ; par ex. utiliser les pièces de calage fournies (U).
  • Page 50: Installation De L'émetteur Pour Fenêtre

    Installation de l’émetteur pour fenêtre Procédez comme suit lors de l’installation de l’émetteur AS-F20 (schéma 9) pour fenêtre : INDICATION Fixez la partie inférieure du boîtier de l’émetteur pour Lors de la première mise en service, fixez fenêtre à l’endroit prévu à l’aide du patin adhésif l’émetteur pour fenêtre et l’aimant avec une double face fourni ! bande adhésive double-face au niveau de la...
  • Page 51: Points De Fixation

    Points de fixation : Fixez la partie inférieure du boîtier de l’aimant à l’emplacement prévu à l’aide du patin adhésif • Veillez à ce que la distance entre l’aimant et le double face fourni. dispositif de contact soit inférieure à 6 mm lorsque la fenêtre est fermée.
  • Page 52: Installation Émetteur Pour Volet Roulant

    Installation émetteur pour volet roulant ce faire, enlevez avec précaution la carte de circuit AS-R40 (schémas 20 et 26) imprimé de la partie inférieure du boîtier et vissez ce dernier à l’aide des vis fournies. Replacez ensuite la INDICATION carte de circuit imprimé. Lors de la première mise en service, fixez l’émetteur pour volet roulant et l’aimant à...
  • Page 53: Contrôle Du Bon Fonctionnement De L'émetteur Pour Volet Roulant

    Placez l’aimant et le capteur et contrôlez le bon inférieure à 6 mm lorsque la fenêtre est fermée ! Pour fonctionnement de l’émetteur pour volet roulant. l’ajustement, utilisez les pièces de calage (U) fournies. ATTENTION ! • Nous recommandons de fixer le dispositif de contact La distance entre le capteur pour volet roulant et et l’aimant jusqu’à...
  • Page 54 Percez un trou de 4 mm à l’emplacement Faites maintenant passer le capteur de température à correspondant pour le capteur de température dans le travers le support de fixation jusqu’à la butée et fixez-le tuyau d’échappement. Veillez à bien positionner le trou au support avec la vis latérale.
  • Page 55: Mise En Service

    MISE EN SERVICE roulant, four) et pour le premier capteur 1 x signal sonore - pour le capteur “n”, “n” x signal sonore Détrompeur appuyez sur la touche Set pour le capteur suivant La commande d’aération est programmée par pendant 50 sec. après le bip. défaut en usine et ne doit pas obligatoirement être reprogrammée lors de la première mise en service.
  • Page 56 bip (1x) sonore et fonctionne convenablement lorsque Le bouton Set de chaque capteur est ici actionné, ce qui toutes les LED s’allument en vert. est indiqué par un clignotement rouge-vert. (Un signal LED similaire s’affiche également pour l’exécution de la Si uniquement la LED Power clignote en vert, la table routine de paramètres.) doit dans tous les cas être supprimée ;...
  • Page 57: Contrôle Du Fonctionnement Du Dispositif

    cyclique toutes les 50 secondes jusqu’à ce qu’il soit accepté et confirmé comme décrit auparavant. L’état est extrait toutes les 200 secondes pour le capteur de four. Si l’état du capteur de four change, il sera mis à jour dans la commande centrale conformément à...
  • Page 58 Messages d’erreur et d’état Variantes AS-8020 / AS-8030 / AS-8040 Central Statut Cheminée-émetteur Fenêtre-émetteur Jalousie-émetteur Central (LED) Central (relais) (acoustiquement) AS-8020 1x clignoter – LED Fenêtre Circuit électrique Fenêtre inexistant lentement VERTE inexistant durable VERTE fermé ouverte Après rétroaction correcte 2x clignote rapidement 1x clignoter 1x bip...
  • Page 59 Central Statut Cheminée-émetteur Fenêtre-émetteur Jalousie-émetteur Central (LED) Central (relais) (acoustiquement) 1x clignoter – LED Cheminée Circuit électrique Cheminée pas lentement VERTE inexistant – durable VERT fermé opérationnel en Après rétroaction correcte 2x clignote (3 min. intervalle de test) 1x clignoter –...
  • Page 60 Central Statut Cheminée-émetteur Fenêtre-émetteur Jalousie-émetteur Central (LED) Central (relais) (acoustiquement) 1x clignoter – – – LED Cheminée Circuit électrique Cheminée pas lentement VERTE durable VERT fermé opérationnel en Après rétroaction correcte 2x clignote rapidement (3 min. intervalle de test) 1x clignoter –...
  • Page 61: Données Techniques

    Indication Nous déclinons toute responsabilité pour les L‘influence de forts chants statiques, électriques ou dommages consécutifs ! haute fréquence (décharges, téléphones mobiles, installations radio, portables, micro-ondes) peut De même, le constructeur n’assume aucune responsabilité entraîner des dysfonctionnements des appareils en cas de dommage matériels ou corporels résultants (de l‘appareil).
  • Page 62: Garantie Limitee A 2 Ans

    Cette notice est une publication de la société Veuillez noter que toute réclamation dans le cadre de la garantie est exclue dans les cas Protector GmbH suivants, entre autres : An den Kolonaten 37 • Erreur de commande...
