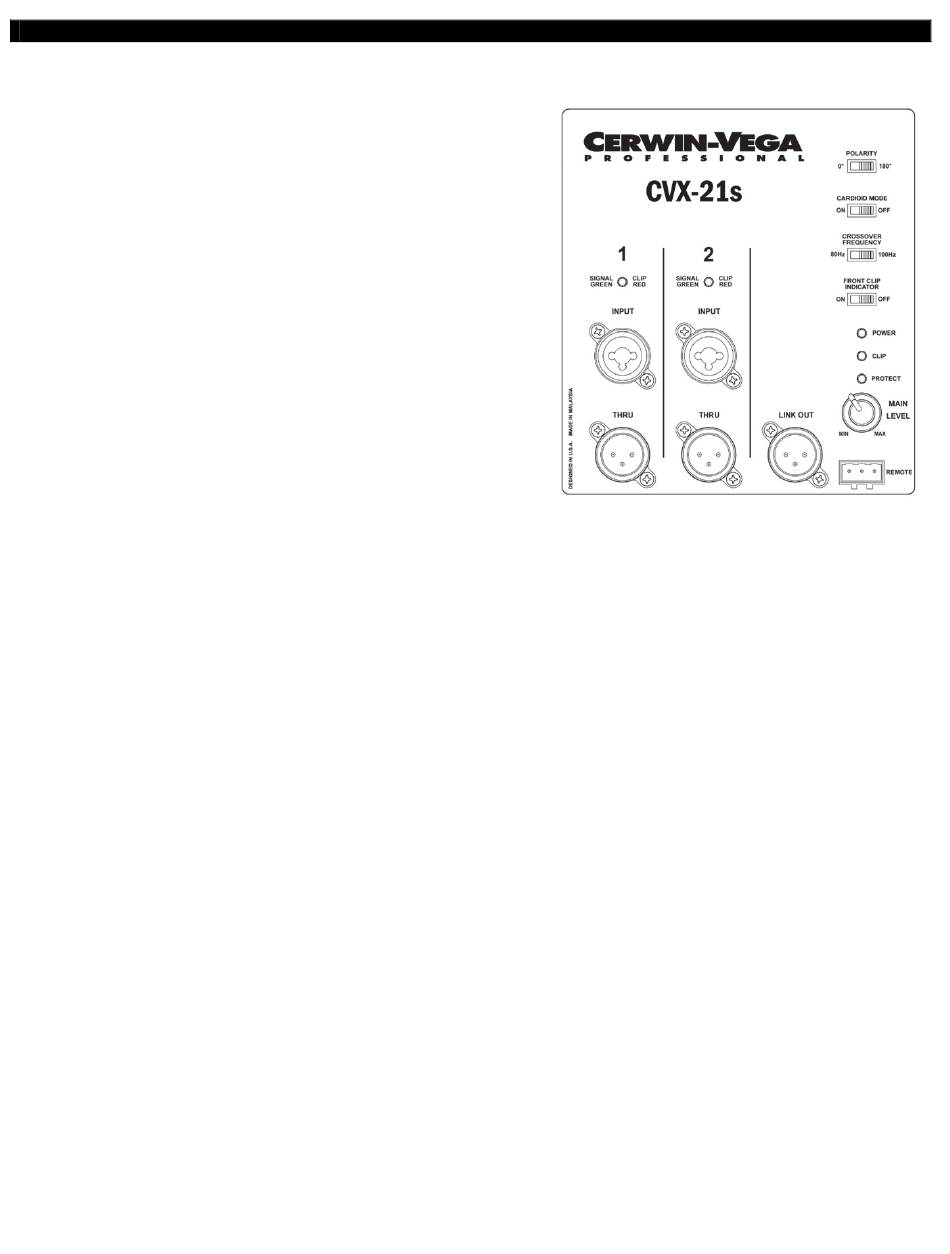

Panneau arrière - Mélangeur - CVX-18s, CVX-21s
TÉMOINS SIGNAL/CLIP
Chacune des deux entrées est contrôlée par un témoin qui
indique l'état du signal audio entrant. Le témoin SIGNAL s'allume
lorsqu'un signal audio se présente avec un niveau supérieur à -
30dBu. Le témoin CLIP s'allume lorsque le signal audio présente
un écrêtage et des réglages doivent être effectués pour éviter un
arrêt de l'amplificateur et une mauvaise qualité sonore. Les
réglages pouvant éviter l'écrêtage consistent à réduire le gain/
niveau du signal d'entrée du canal approprié ou à réduire le
niveau de volume de la source audio, si possible.
CONNECTEURS FEMELLES D'ENTREE 1 et D'ENTREE 2
Une combinaison d'entrées sur chaque canal permet l'utilisation
de câbles XLR et TRS ¼".
THRU 1 et THRU 2
Les sorties symétriques XLR THRU 1 et THRU 2 sont filtrées en
passe-haut par les connecteurs respectifs INPUT 1 et INPUT 2. La fréquence du crossover de filtrage passe-haut est
déterminée par la position du commutateur CROSSOVER FREQUENCY.
SORTIE LINK
Il s'agit d'une sortie XLR symétrique qui est la somme des deux canaux d'entrée. Cette sortie n'est pas affectée par
les changements du bouton Niveau principal ou les réglages personnalisés. Cette connexion est destinée à fournir
une sortie qui combine les deux canaux d'entrée pour la connexion d'une autre enceinte amplifiée.
BOUTON DE VOLUME PRINCIPAL ET RÉGLAGE DU VOLUME À DISTANCE
Il est fortement recommandé d'avoir le volume réglé au niveau minimum (MIN) après le démarrage initial du
système et cela peut être effectué de deux manières différentes. Par le bouton de volume principal, le volume est
augmenté lorsqu'on tourne le bouton dans le sens horaire et diminué dans le sens antihoraire. Une autre méthode
pour régler le volume consiste à utiliser une télécommande (vendue séparément). Une prise à trois bornes amovible
peut être câblée et utilisée par à un dispositif de réglage de volume sur de longues distances.
TÉMOINS
Trois témoins fournissent des informations sur l'état de fonctionnement de CVX-18s et CVX-21s :
1) Le témoin POWER (vert) s'allume lorsque l'alimentation est correctement appliquée et l'interrupteur
d'alimentation principal est positionné sur « ON ».
2) Le témoin CLIP (jaune) s'allume lorsque la sortie sonore est proche du maximum et automatiquement
réduite pour éviter d'endommager l'enceinte. Dans ce cas, il est recommandé de réduire le niveau du
volume pour que le témoin CLIP ne s'allume pas. Une utilisation prolongée avec ce témoin allumé peut
entraîner une condition de protection où aucun son ne peut être reproduit.
3) Le témoin PROTECT (rouge) s'allume lorsqu'une erreur se produit et que l'enceinte s'est automatiquement
placée dans une situation où la sortie sonore est coupée. Cette condition peut être le résultat d'un écrêtage
excessif, de chaleur excessive ou de basse tension. Ces conditions peuvent toutes causer des dommages
importants au produit.
