Ventis HE275CF Manuel D'installation Et D'utilisation page 43

• UNE CHEMINÉE QUI SERT UN FOYER NE DOIT SERVIR À AUCUN AUTRE APPAREIL.
• La hauteur minimale du système de cheminée est de 15 pieds (4,6 m), de la base de
l'appareil jusqu'au chapeau de cheminée. Si seulement la hauteur minimale du système de
cheminée est installée, les conditions de fonctionnement doivent être optimales (cheminée
intérieure, hauteur minimale de 18" avant toute déviation, etc.).
• La cheminée doit comporter au moins un support. La longueur maximum de cheminée qui
devrait être supportée par le foyer est de 9 pieds (2,75 m) pour les cheminées Solid Pack de
2" (5 cm) et 12 pieds (3,7 m) pour les cheminées Solid Pack de 1".
• La cheminée doit dépasser d'au moins 3 pieds (92 cm) au-dessus de son point de sortie du
toit et d'au moins 2 pieds (61 cm) tout mur, toit ou édifice situé à moins de 10 pieds (3,1 m).
• AVERTISSEMENT: SI LA CHEMINÉE EST INSTALLÉE DANS UN ENCEINTE AU-DESSUS
DU TOIT, ELLE DOIT DÉPASSER LE HAUT DU COLLET DU SOLIN D'AU MOINS 12
POUCES (30 CM). LE DESSUS DE L'ENCEINTE DOIT ÊTRE EN MATIÈRE NON
COMBUSTIBLE.

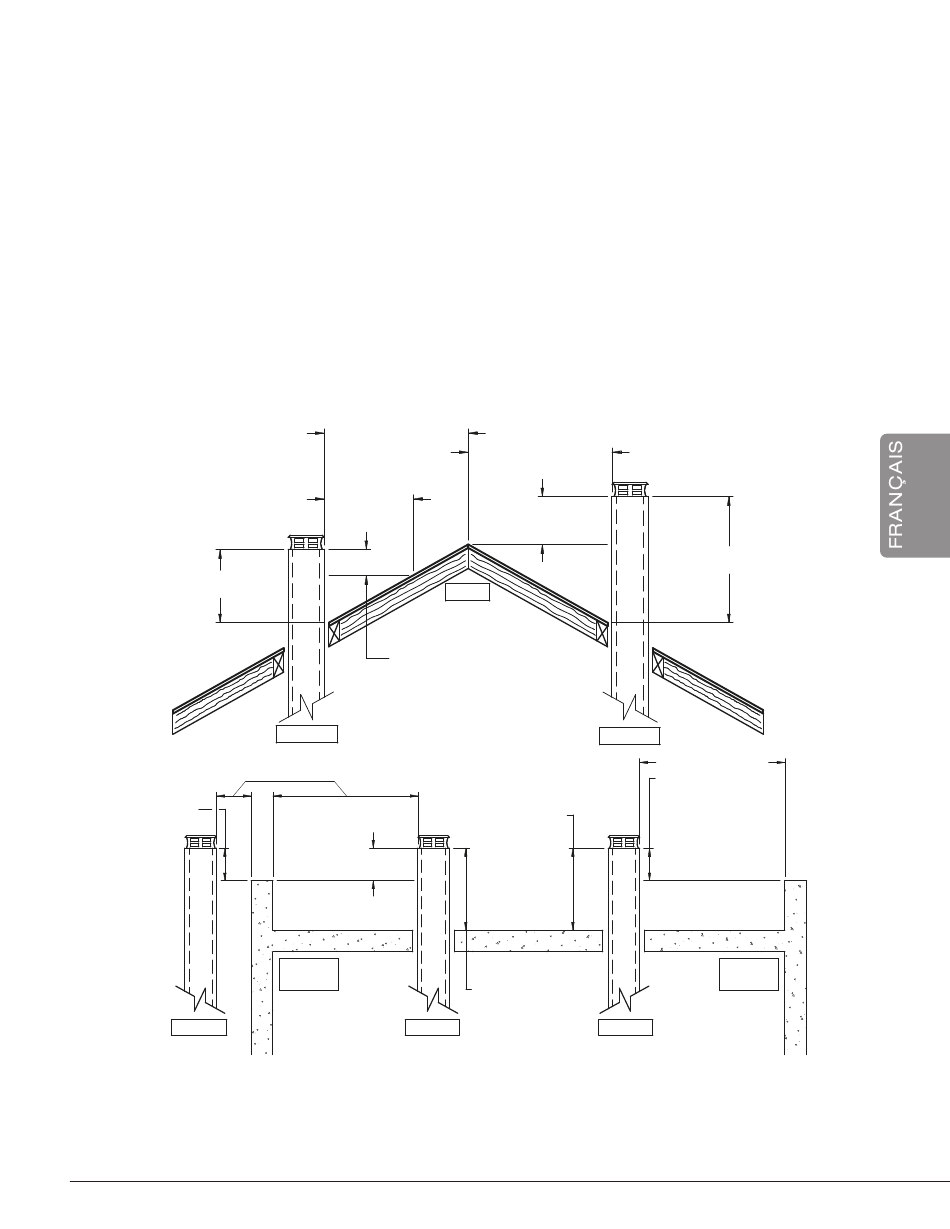

CHEMINÉE: 3' (0.92 M)
MINIMUM
MOINS DE 10' (3.1 M)
2' (0.61 M)
MINIMUM
CHEMINÉE
• Éviter autant que possible les déviations, surtout les plus prononcées. Chaque déviation
ajoute de la restriction au système et peut mener à des problèmes de tirage.
• Si la cheminée dépasse de plus de 5 pieds (1,5 m) au-dessus de son point de sortie du toit,
elle doit être fixée à l'aide d'un support de toit.
Manuel d'installation et d'utilisation - HE275CF
PLUS DE 10' (3.1 M)
10' (3.1 M)
2' (0.61 M)
MINIMUM
CRÊTE
NOTE: HAUTEUR AU
DESSUS DE LA SURFACE
DU TOIT COMPRISE DANS
10' (3.1 M) HORIZONTAL
CHEMINÉE
CHEMINÉE: 3' (0.92 M)
2' (0.61M)
MINIMUM
MUR OU
PARAPET
CHEMINÉE
MOINS DE 10' (3.1 M)
2' (0.61 M)
MINIMUM
CHEMINÉE
MINIMUM
CHEMINÉE: 3' (0.92 M)
MINIMUM
CHEMINÉE
CHEMINÉE: 3' (0.92 M)
MINIMUM
PLUS DE 10' (3.1 M)
NOTE: NULLE
HAUTEUR AU-DESSUS
DU PARAPET N'EST
REQUISE LORSQUE LA
DISTANCE À PARTIR
DU MUR OU DU
PARAPET EST PLUS
DE 10' (3.1 M)
MUR OU
PARAPET
Page 43
