10

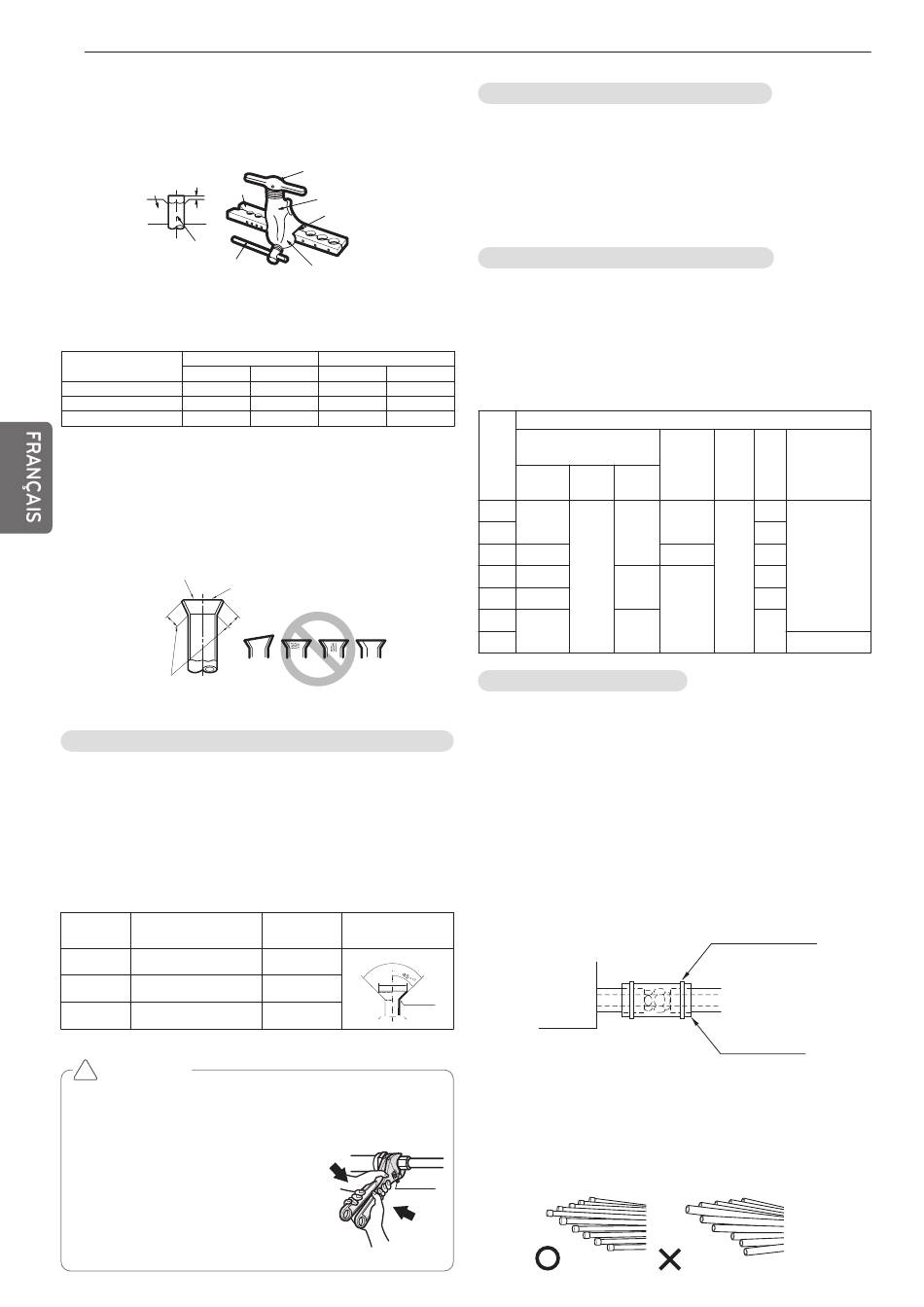

Enlevez les bavures
- Retirez complètement toutes les bavures de la section coupée du tuyau/tube.
- Placez l'extrémité du tube/tuyau de cuivre vers le bas pendant que vous reti-
rez les bavures, a fin d'éviter que des bavures tombent à l'intérieur de la
tuyauterie.
Barre
Barre
"A"
Tuyau en cuivre
Poignée de serrage
Évasement
- Effectuez l'évasement à l'aide d'un outil d'évasement comme montré ci-des-
sous.
Unité intérieure
Tuyau
[kW (Btu/h]
Gaz
<5.6(19,100)
1/2"
<16.0(54,600)
5/8"
<22.4(76,400)
3/4"
Fixez fermement le tuyau en cuivre dans une barre (ou coussinet) aux dimen-
sions indiquées dans le tableau ci-dessus.
Vérifiez
- Comparez l'évasement effectué avec la figure ci-dessous.
- Si vous notez que l'évasement est défectueux, coupez la section évasée et
refaites l'évasement.
Polir tout rond
L'intérieur du tuyau est brillant et sans
rayures.
Même les prolongements
tous ronds
Forme de l'évasement et couple de serrage du raccord conique
Précautions pour le raccordement des tuyaux
- Voir le tableau suivant pour les dimensions d'usinage des pièces à évaser.
- Lors de la connexion des raccords coniques, appliquez de l'huile frigorigène
sur les surfaces intérieures et extérieures des raccords et faites-les tourner
d'abord trois ou quatre fois. (Utilisez de l'huile d'ester ou de l'huile d'éther)
- Voir le tableau suivant pour le couple de serrage (Les raccords coniques pour-
raient se casser si vous appliquez un couple de serrage excessif).
- Une fois toute la tuyauterie raccordée, utilisez de l'azote pour effectuer la vé-
rification des fuites de gaz.
taille du
couple de serrage
tuyau
(N·m)
Ø9.52
38±4
Ø12.7
55±6
Ø15.88
75±7
!
ATTENTION
• Utilisez toujours un raccord de charge pour la connexion du port de service.
• Une fois le bouchon serré, vérifiez qu'il n'y ait pas de fuites de réfrigérant.
• Si un raccord conique est desserré, utilisez toujours deux clés en combinai-
son. Lors de la connexion de la tuyauterie, utilisez
toujours une clé de serrage et une clé dynamomé-
trique en combinaison
pour serrer les raccords coniques.
• Lors de la connexion d'un raccord conique, revêtez
l'évasement (faces intérieure et extérieure) avec de
l'huile pour R410A(PVE) et serrez initialement
l'écrou 3 ou 4 fois à la main.
Poignée
Arcade
Cône
Symbole de flèche rouge
" A "
Liquide
Gaz
Liquide
1/4"
0.5~0.8
0~0.5
3/8"
0.8~1.0
0.5~0.8
3/8"
1.0~1.3
0.5~0.8
= Evasement incorrect =
Incliné
Surface
Craqué Épaisseur
endommagée
irrégulière
A(mm)
forme d'évasement
12.8-13.2
90°
±2
A
16.2-16.6
R=0.4~0.8
19.3-19.7
Union
Ouverture du robinet de sectionnement
1
Enlevez le bouchon et faites tourner le robinet dans le sens contraire des ai-
guilles d'une montre à l'aide d'une clé hexagonale.
2
Faites-la tourner jusqu'à ce que le bras s'arrête.
Ne faites pas trop de force sur le robinet de sectionnement. Autrement,
vous risquez de casser le corps du robinet, car le robinet n'est pas du type
siège arrière. Employez toujours un outil spécial.
3
Assurez-vous de serrer fermement le bouchon.
Fermeture du robinet de sectionnement
1
Enlevez le bouchon et faites tourner le robinet dans le sens des aiguilles
d'une montre à l'aide d'une clé hexagonale.
2
Serrez fermement le robinet jusqu'à ce que le bras touche le joint du corps principal.
3
Ssurez-vous de serrer fermement le bouchon.
* Pour plus de détails sur le couple de serrage, reportez-vous au tableau ci-
dessous.
Couple de serrage
Taille
Couple de serrage N-m (Tourner dans le sens des aiguilles d'une montre pour le fermer)
du ro-
Bras (corps du robinet)
binet
de sec-
tionne-
clé
fermé
ouvert
hexagonale
ment
Ø6.35
6.0±0.6
Ø9.52
4mm
Ø12.7
10.0±1.0
Ø15.88
12.0±1.2
5.0±0.0
5mm
Ø19.05
14.0±1.4
Ø22.2
30.0±3.0
8mm
Ø25.4
Isolement contre la chaleur
1
Utilisez du matériel isolant thermique pour la tuyauterie de réfrigé-
ration très résistant (plus de 120°C).
2
Précautions dans des conditions d'humidité élevée.
Ce climatiseur a été testé conformément aux "conditions ISO avec
brouillard" et il a été vérifié qu'il n'a aucun défaut. Cependant, s'il est
utilisé longtemps dans une ambiance très humide (température du
point de rosée : plus de 23°C), des condensats pourraient couler. Ajou-
ter du matériel isolant thermique suivant la procédure ci-dessous :
- Matériel d'isolation thermique à préparer...EPDM (Etileno Propi-
leno Dieno Metileno)- 120° por encima de la temperatura de re-
sistencia al calor.
- Añada el aislante sobre 10 mm de grosor en un entorno de alta
humedad.
Unité
intérieure
Matériel de plomberie et méthodes de stockage
Les tuyaux doivent disposer de l'épaisseur requise et doivent être utilisés avec un mi-
nimum d'impureté. Lors du rangement, les tuyaux doivent être manipulés avec soin
pour éviter les fêlures, les déformations et les coups. Ils ne doivent pas être exposés
à des contaminants tels que la poussière ou l'humidité.
Rac-
Bouchon
Port de
cord
Tuyauterie de gaz
(couvercle
service
coniq
raccordée à l'unité
du robinet)
ue
16±2
17.6±2.0
38±4
20.0±2.0
55±6
-
12.7±2
75±7
110±10
25.0±2.5
-
25±3
Bande auto-agrippante
(accessoire)
Tuyau de fluide
frigorigène
Isolant thermique
(accessoire)
