COMPOSANTS
HOMOLOGUÉS POUR
INSTALLATION DANS UNE
MAISON MOBILE
Les poêles à bois autoportants Regency F2400
& S2400 sont approuvés pour être installés dans
une maison mobile, à condition d'utiliser l'un ou
l'autre des composants homologués suivants avec
le système de cheminée.
Installation aux États-Unis*
METALBESTOS SSII
Qté Pièce n Description
o
1 6DS-VK Trousse de connexion
1 6TMH Écran thermique/Support
1 6TAF-6 Solin
1 6T-36 Section/Longueur de cheminée
1 6T-18 Section/Longueur de cheminée
1 6T-CT Capuchon pare-pluie
PRO-JET 3103
Qté Pièce n Description
o
1 PV06-TK Connecteur
1 CSB Écran thermique/Support
1 RRS Coupe-feu radiant
1 LFR03 Solin
1 SL3 Section/Longueur de cheminée
1 SL1 Section/Longueur de cheminée
1 RCSA Capuchon pare-pluie
SECURITY ASHT
Qté Pièce n Description
o
1 DL42A-6 Trousse de connexion
1 6SS Écran thermique/Support
1 6FAMH Solin
1 6L3 Section/Longueur de cheminée
1 6L1 Section/Longueur de cheminée
1 CPE Capuchon pare-pluie
SECURITY S2100
Qté Pièce n Description
o
1 DL42A-6 Trousse de connexion
1 6XSF Support
1 6XFA Solin
1 6XL3 Section/Longueur de cheminée
1 6XL18 Section/Longueur de cheminée
1 6XCPE Capuchon pare-pluie
METAL-FAB TEMP/GUARD 2100
Qté Pièce n Description
o
1 6DWBK Connecteur
1 6TGRS Support de toit
1 6TGG36 Section/Longueur de cheminée
1 6TGG12 Section/Longueur de cheminée
1 6TGF Solin
1 6TGC Capuchon pare-pluie
AMERI-TEC HS
Qty.Part # Description
1 6DCC Connecteur
1 6HSRS-12 Support de toit
(6PLRS-12-BK)
1 6F Solin
1 6HS-36 Section/Longueur de cheminée
1 6HS-18 Section/Longueur de cheminée
1 6HS-RCS Capuchon pare-pluie (6PL-MPC)
Poêles à bois Regency F2405/S2405
SIMPSON DURA-PLUS
Qté Pièce n Description
o
1 6DVL8693 Trousse de connexion
1 6DP-MH9096 Trousse pour maison mobile
ICC EXCEL 2100
Qté Pièce n Description
o
1 6CL48 Section/Longueur de cheminée de
48 po (aussi en longueurs de 12,
18, 24 po)
1 6RC Capuchon pare-pluie
1 6RCS Pare-étincelles (pour capuchon
pare-pluie)
1 6RDS/SQS Boîte de support ronde/carrée
1 6VF Solin
1 6UBA Connecteur à dégagement
réduit ultranoir («Ultrablack»)
Installations au Canada*
SECURITY S2100 (détails ci-dessus)
ICC EXCEL 2100 (détails ci-dessus)
SELKIRK SENTINAL CF
*L'utilisation de solins ajustables, d'extensions
de boîte de support, de sections (longueurs) de
cheminée additionnelles et de supports de cheminée
additionnels, est permise sur chacun des systèmes
homologués susmentionnés. Cependant, ces pièces
doivent provenir du même système que le système
homologué, et doivent être des pièces similaires et/
ou complémentaires.
ATTENTION : Ne jamais utiliser de
pièces sans étiquette ou de pièces de
remplacement conçues pour un autre
système de cheminée.
Installer conformément aux consignes
d'installation du fabricant de la cheminée.
INSTALLATION DES
DÉFLECTEURS ET DU TUBE
D'AIR SECONDAIRE
Le système de déflecteurs situé dans la partie supé-
rieure de la chambre de combustion s'enlève pour
faciliter le nettoyage du système de la cheminée.
Avant de faire fonctionner l'appareil pour la première
fois, s'assurer que les déflecteurs sont en place
et bien positionnés afin d'éviter un écoulement
ou un refoulement de la cheminée. Comme ils
peuvent se déplacer en cas d'apport excessif de
combustible dans la chambre de combustion, vérifier
leur position régulièrement.
Poêle autoportant F2405M
L'appareil est vendu avec deux déflecteurs déposés
sur le plancher de la chambre de combustion à la
livraison.
1) Si les 4 tubes d'air sont déjà installés, passer à
l'étape 2). Sinon, suivre les présentes directives.
Insérer chacun des tubes d'air dans les trous
des buses latérales, en plaçant l'encoche à
droite et en veillant à ce que les orifices soient
consignes d'installation
orientés vers la porte. Insérer l'extrémité d'un
tube dans la buse de gauche, le plus profondé-
ment possible, puis insérer son autre extrémité
dans la buse de droite de façon à le bloquer en
place. Si le tube entre difficilement, utiliser une
pince-étau ou des tenailles pour le maintenir
solidement et l'enfoncer au moyen d'un marteau.
Un ajustement serré l'empêchera de se déplacer
pendant que l'appareil fonctionne.

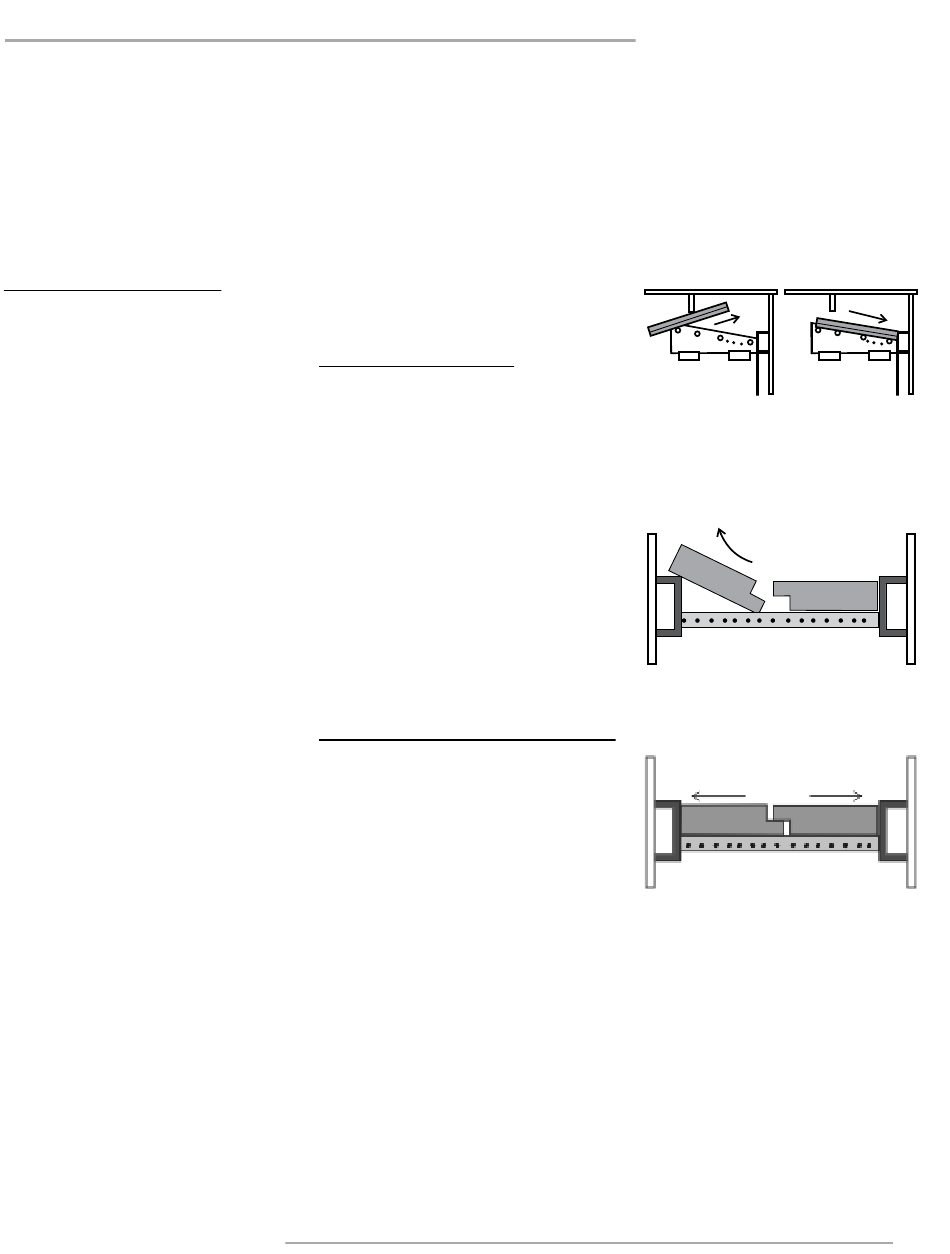

2) Installer le déflecteur de gauche en le glissant
par-dessus les tubes d'air et en le poussant
jusqu'au fond de la chambre de combustion.
Vue de côté
3) Incliner le déflecteur de gauche et le déposer sur
la buse de gauche afin de dégager suffisamment
d'espace pour insérer le déflecteur de droite de
la même façon. Le redéposer ensuite sur les
tubes d'air.
Vue de face
4) Important : Repousser les deux déflecteurs
contre les parois latérales.
Vue de face
Remarque : Avant de nettoyer la cheminée,
avancer les déflecteurs suffisamment pour
pouvoir accéder au conduit de la cheminée.
S'il n'y a pas assez d'espace, retirer le tube
d'air du milieu (refaire l'étape 1 en sens
inverse) et les déflecteurs, puis remettre le
tout en place une fois le nettoyage terminé.
