L'ajout de glycol dans le circuit d'eau réduit le volume d'eau
maximum autorisé du système. Pour plus d'informations, consultez
le manuel du vase d'expansion.

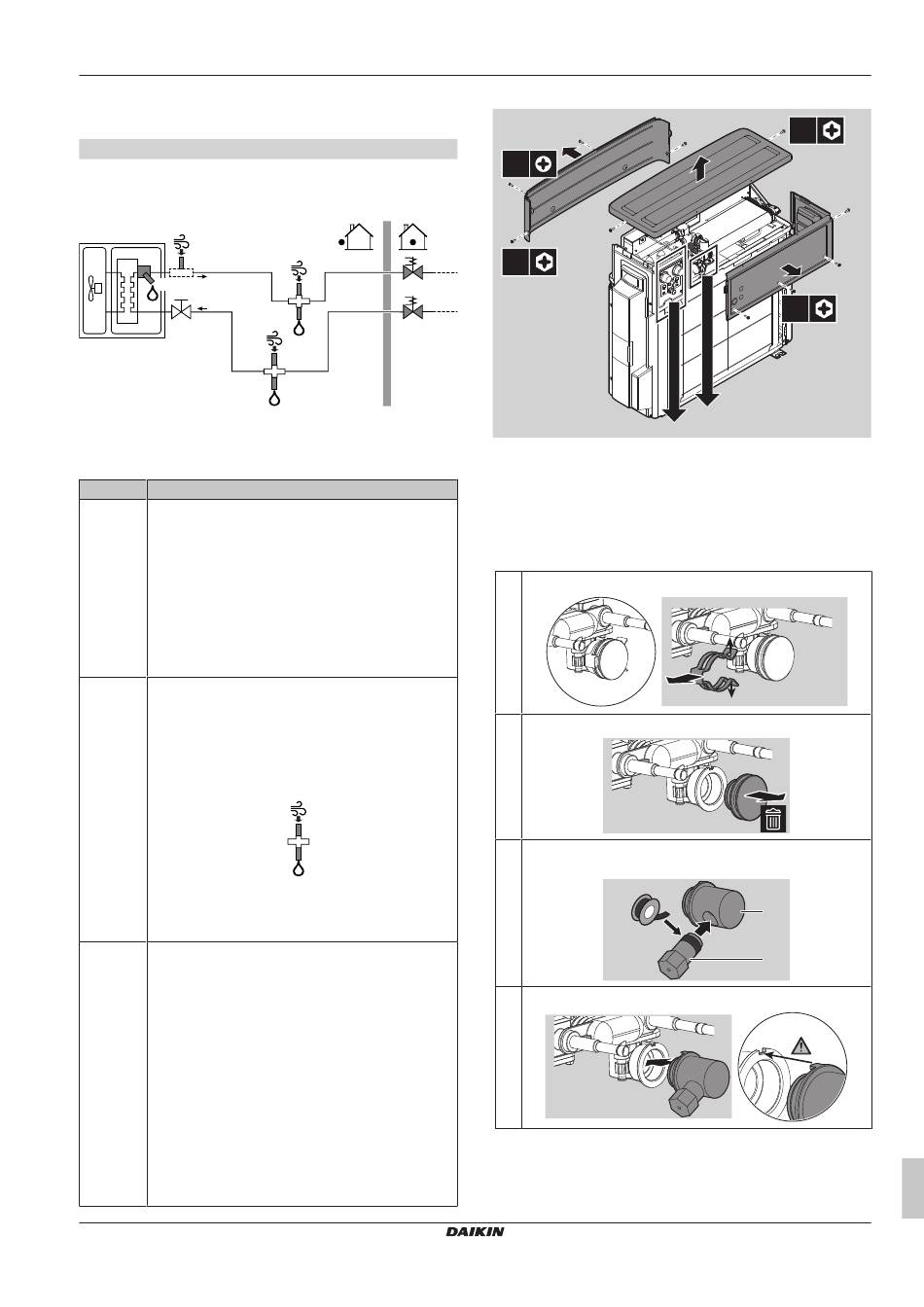

Protection antigel par vannes de protection antigel
Si du glycol n'est pas ajouté à l'eau, vous pouvez utiliser des vannes
de protection antigel pour évacuer l'eau du système avant qu'elle
puisse geler. À cet effet, veuillez installer les pièces suivantes:
b2
a
*
b1
a+b1+b2 Protection pour l'unité extérieure (*: il y a 2 possibilités pour
raccorder b2; reportez-vous ci-dessous).
b3+b4 Protection pour la tuyauterie sur place
c Isolation de l'eau à l'intérieur de la maison en cas de
coupure de courant
Section
a+b1+b2 (Obligatoire – fourni comme accessoire).
a Pièce de raccordement pour b1
b1 Vanne de protection antigel (pour évacuation de
l'eau)
b2 Casse-vide (tête relevée pour alimentation en air)
Ces pièces sont nécessaires pour protéger la
tuyauterie à l'intérieur de l'unité extérieure contre le gel.
Note: Ces pièces ne protègent PAS la tuyauterie sur
place contre le gel.
b3+b4 Utilisez AFVALVEHY2.
Il relève de la responsabilité de l'installateur de
protéger la tuyauterie sur place contre le gel. Il est
possible notamment d'installer des vannes de
protection antigel à tous les points les plus bas de la
tuyauterie sur place. Dans ce cas, installez toujours les
vannes de protection antigel par deux:
b3 Casse-vide (tête relevée pour alimentation en air)
b4 Vanne de protection antigel (tête baissée pour
évacuation de l'eau)
c c Vannes normalement fermées
(Recommandé – Fourni sur place).
Les vannes normalement fermées peuvent empêcher
l'évacuation de toute l'eau du système lorsque les
vannes de protection antigel s'ouvrent.
▪ En cas de coupure de courant: Les vannes
normalement fermées se ferment et isolent l'eau à
l'intérieur de la maison. Si les vannes de protection
antigel s'ouvrent, seule l'eau à l'extérieur de la
maison s'évacue.
▪ Dans d'autres circonstances (exemple: en cas de
panne de pompe): Les vannes normalement fermées
restent ouvertes. Si les vannes de protection antigel
s'ouvrent, l'eau à l'intérieur de la maison s'évacue
également.
EJHA04AAV3 + EHY2KOMB28+32AA
Daikin Altherma H Hybrid
4P531180-1A – 2019.05
b3
c
b4
c
b3
b4
Description
b3
b4
Raccorder a+b1+b2
2
2×
2×
a Pièce de raccordement pour b1
b1 Vanne de protection antigel (pour évacuation de l'eau)
b2 Casse-vide (tête relevée pour alimentation en air)
1 Ouvrez la plaque supérieure.
2 Ouvrez la plaque avant.
3 Ouvrez la plaque arrière.
4 Raccordez a+b1 de la manière suivante:
1 Démontez le fermoir.
2 Démontez et éliminez l'ergot avec le joint d'étanchéité.
3 Fixez la vanne de protection antigel (b1) sur la pièce de
raccordement (a) à l'aide d'enduit d'étanchéité.
1
4 Fixez la pièce de raccordement sur l'unité extérieure.
9 Installation
2×
1
3
4×
4 (a+b1)
5 (b2)
a
2
b1
