Informations générales
Composant
12
Joint torique
13
Boulon de manchon
14
Manchon (comprend les joints toriques)
Chambre UV (comprend les pinces de la
15
chambre et collier de serrage)
16
Filtre en carbone
2.1 Dimensions et agencement
Arrêt principal
de l'eau
Composant
1
Vanne d'arrêt principal de l'eau
2
Vanne d'arrêt
3
Vanne d'arrêt de dérivation
4
Vanne d'arrêt
5
Système complet pour la maison
6
Dispositif de commande
7
Source d'alimentation
6
Description
1
2
Adoucisseur
d'eau en
option
4 po MIN de dégagement
du bas de l'unité pour
changements de filtre

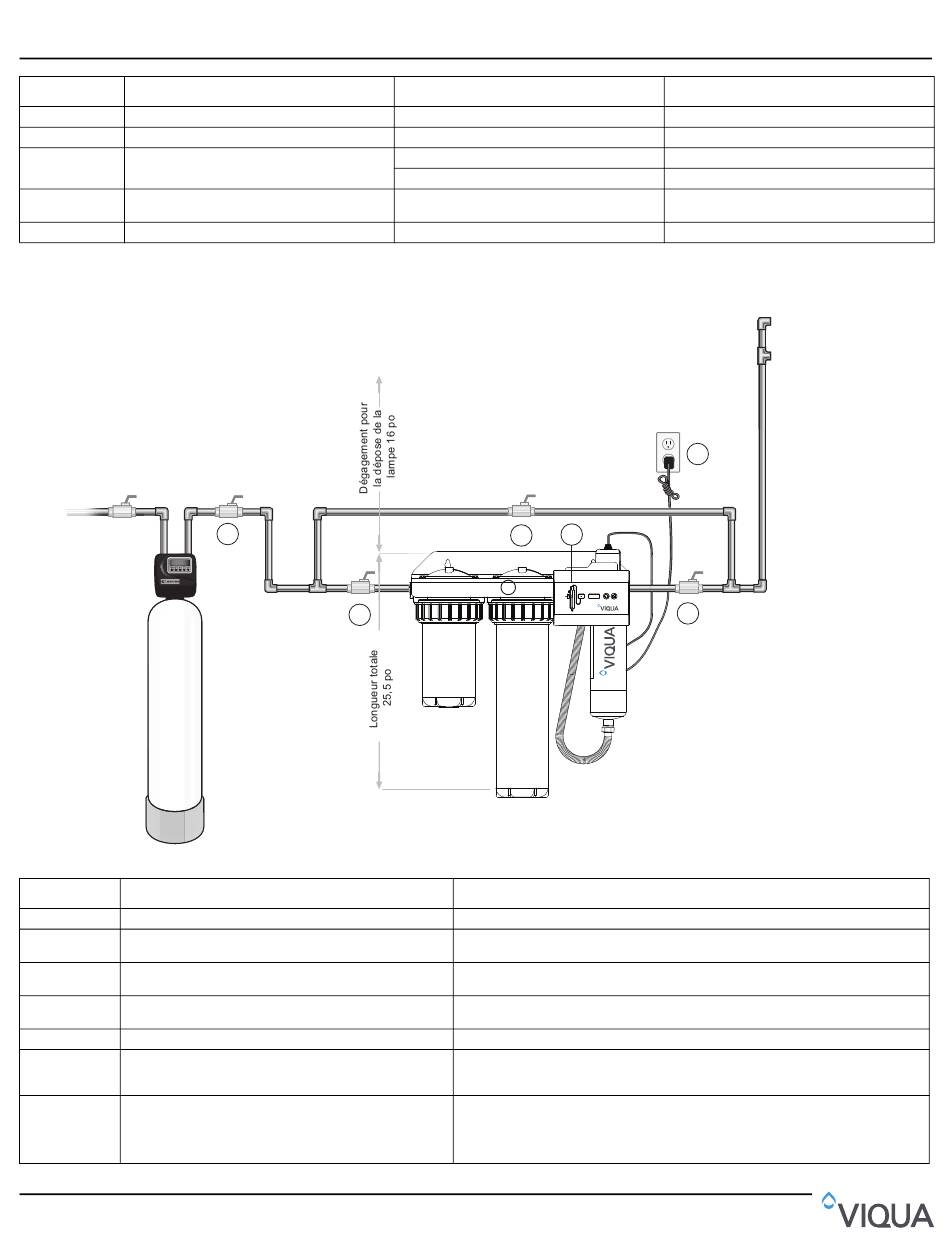

Figure 2 Système - Dimension et agencement
Description
Référence
-
602665
602732
602733
-
C2-02
Ensemble de dérivation en option
3
6
5
Permet l'échantillonnage de l'eau brute.
Permet un entretien facile du système de désinfection par UV de l'ensemble de
la maison.
Conduite et vanne de dérivation en option. Destiné à fournir l'approvisionnement
d'urgence en eau dans le cas où le système UV est indisponible.
Permet un entretien facile du système de désinfection par UV de l'ensemble de
la maison.
Fournit la filtration et la désinfection de l'eau.
Alimente et contrôle la lampe UV et autres dispositifs. Fournit l'interface humaine,
l'affichage d'informations et permet des entrées de commande (telle que la mise
en sourdine de l'alarme sonore).
Apporte le courant au dispositif de commande. Pour des raisons de sécurité,
la sortie doit être protégée par un disjoncteur de fuite de terre (GFCI).
Remarque : un suppresseur de tension transitoire certifié UL 1449 (ou équivalent)
est nécessaire pour protéger le dispositif de commande.
Système UV
Utilisé sur tous les systèmes.
Utilisé sur tous les systèmes.
IHS12-D4, IHS22-D4
IHS22-E4
Utilisé sur tous les systèmes.
Utilisé sur tous les systèmes.
Tuyau eau chaude
Tuyau eau froide
7
4
Fonction
