Structure et fonctionnement

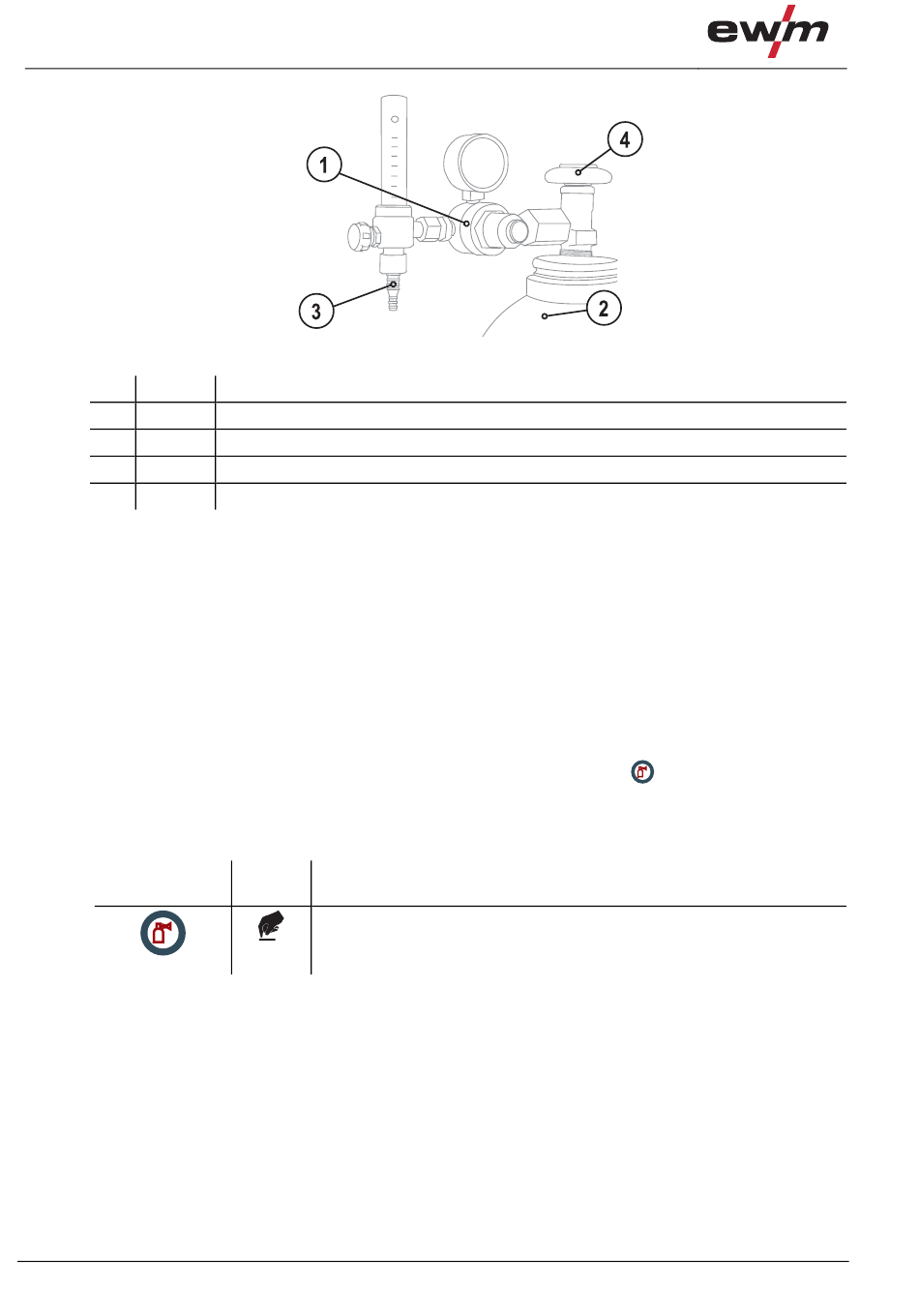

Alimentation en gaz de protection
Pos. Symbole Description
1
2
3
4
•
Placer la bouteille de gaz protecteur sur un support de bouteille prévu à cet effet.
•
Fixer la bouteille de gaz protecteur au moyen d'une chaîne.
•
Monter et visser le détendeur sur la valve de la bouteille.
•
Visser le tuyau de gaz au détendeur de façon à ce que le raccord soit étanche au gaz.
5.7.2
Test Gaz
•
Ouvrir lentement le robinet de la bouteille de gaz.
•
Ouvrir le détendeur.
•
Activer le générateur sur l'interrupteur principal.
•
Exécuter le test gaz sur la commande du poste.
•
Régler le débit de gaz sur le détendeur en fonction de l'application.
•
Au niveau de la commande du poste, appuyer brièvement sur la touche
gaz.
Le gaz protecteur circule pendant 25 secondes ou jusqu'à un nouvel actionnement de la touche.
5.7.3
Fonction « Balayage de faisceau »
Elément de
commande
32
0
Régulateur détenteur
Bouteille de gaz protecteur
Côté de sortie du décompresseur
Vanne bouteille
Action
Résultat
Sélection du balayage de faisceau
Le gaz protecteur s'écoule jusqu'à ce que le bouton Test gaz soit de
5 s
nouveau activé.
Illustration 5-3
pour déclencher le test
099-005231-EW502
10.05.2012
