3.2.

Voorbereidende werkzaamheden

Controleer het toestel onmiddellijk bij ontvangst op transportschade en/of zichtbare
schade en breng desgevallend de leverancier op de hoogte. Stel het toestel intussen
niet in werking.
Teneinde beschadiging van het toestel te vermijden bij plaatsing, en om het toestel
gemakkelijker te kunnen manipuleren, is het aangeraden vooraf eerst alle niet-vaste
onderdelen uit de kachel te verwijderen (vuurvaste stenen, aslade, stookrooster). Let
bij het uithalen van deze stukken op hun positie, zodat u ze achteraf op de juiste
manier opnieuw in het toestel kan plaatsen.
Met het toestel worden de volgende accessoires meegeleverd :

Een stel poten

Een gereedschap voor het maken van de aansluitopening (425GM – 555GM)

Een aansluitkraag met bevestigingsbeugels

Een "koude hand" voor de deur (450 - 555GM)

Een "koude hand" voor het uitnemen van de aslade

Een trekschepje voor de assen

Een losse asvang (450)

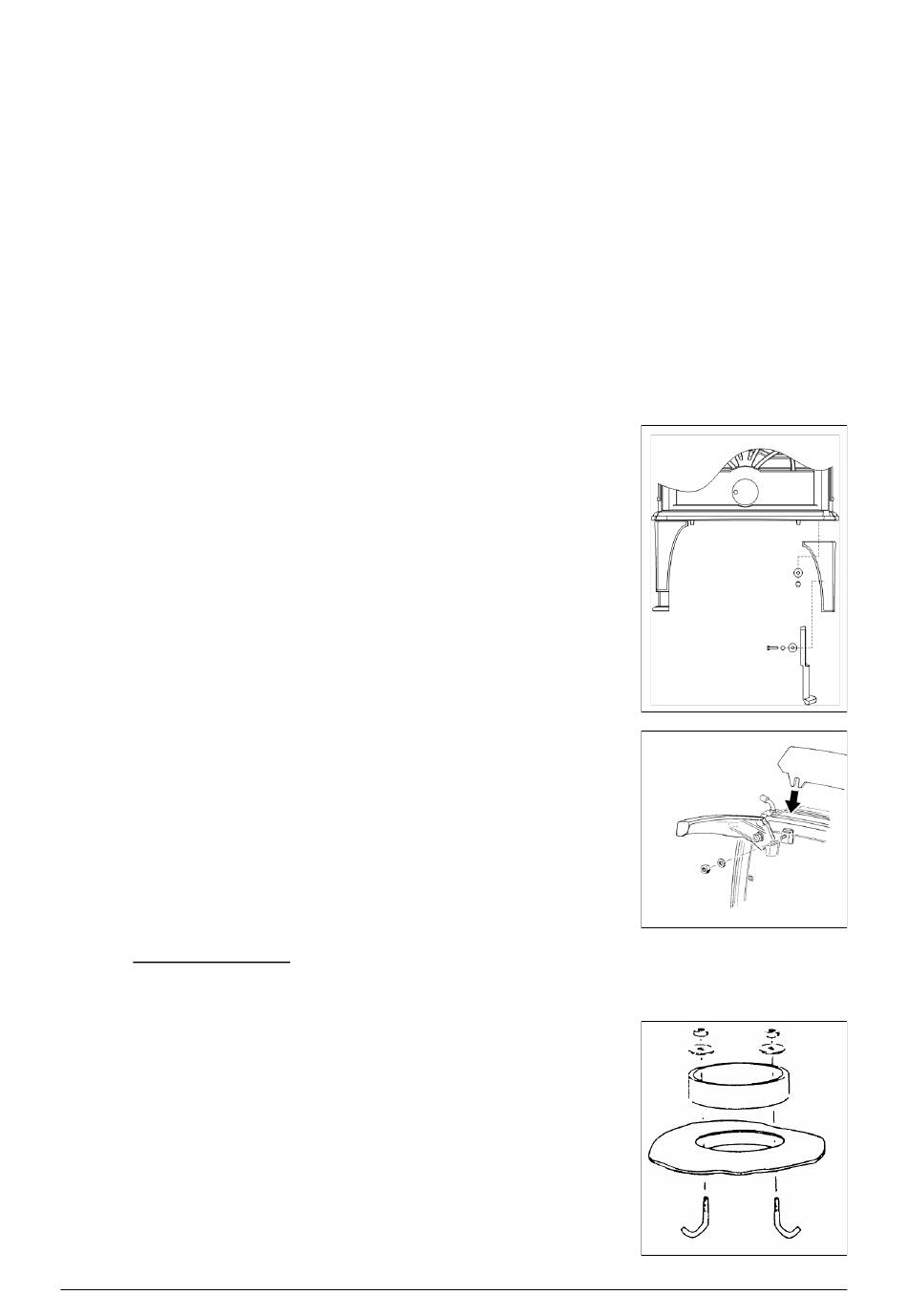

3.2.1. Montage van poten en asvang

(425GM - 555GM)
van de poten aan elkaar met behulp van de bijgeleverde bou-
ten en sluitringen op de door u gewenste hoogte.
Kantel de kachel achterover op de rugzijde en monteer nu de
4 poten op de kachel. Gebruik de sluitringen en moeren, die
reeds gemonteerd zijn op de bodemplaat.
(450) Monteer de asvang aan de voorzijde onder de bodem-
plaat. Schroef twee tapeinden (M8x20) in de bodemplaat en
maak de asvang met twee moeren (M8) en twee sluitringen
vast.

3.2.2. Rookgasuitgang

Uw toestel laat de volgende aansluitingen toe : topaansluiting,
achteraansluiting.
425GM - 555GM
Eens de keuze van de aansluiting bepaald, maakt u de overeenkomstige opening
met behulp van het bijgeleverd hulpgereedschap. Volg voor
het maken van de opening de bijgeleverde instructies.
Bij topaansluiting dient U de opening uit te breken in de bo-
venplaat van het toestel. Bij achteraansluiting haakt u eerst
het hitteschild af en breekt u de voorgesneden plaat uit. Na-
dien maakt u de opening in de achterplaat van het toestel.
Monteer de aansluitkraag in de gewenste positie aan boven-
of achterplaat van de kachel met behulp van de 2 bijgeleverde
bevestigingsbeugels aan de binnenzijde en de moeren aan de
buitenzijde (zie figuur hiernaast). Let op de juiste positie van
de beugels in de daartoe voorziene zitting aan de linker- en
450-425GM-555GM
Monteer bovenste en onderste gedeelte
