 Unités intérieurs pouvant être connectés
Type de modèle
Cassette 4 voies MMU-AP✽✽✽✽H✽
Cassette 4 voies compact MMU-AP✽✽✽✽MH-E
Cassette 2 voies MMU-AP✽✽✽✽WH
MMU-AP✽✽✽✽YH-E
Cassette 1 voie
MMU-AP✽✽✽✽SH-E
Conduit dissimulé, type standard MMD-AP✽✽✽✽BH-E
Pression statique élevée du conduit
MMD-AP✽✽✽✽H-E
dissimulé
Conduit fin MMD-AP✽✽✽✽SPH-E
Plafond MMC-AP✽✽✽✽H-E
Type console carrossée MML-AP✽✽✽✽H-E
Type console non carrossée MML-AP✽✽✽✽BH-E
Console MMF-AP✽✽✽✽H-E
MMK-AP✽✽✽✽MH-E
* Pour les détails sur ces modèles, veuillez lire les manuels de l'utilisateur
High-wall compact
fournis avec les unités intérieures.
MMK-AP✽✽✽✽H
High Wall * Pour les détails sur ces modèles, veuillez lire les manuels de l'utilisateur
fournis avec les unités intérieures.
MMD-AP✽✽✽✽HFE-E
* Pour les détails sur ces modèles, veuillez lire les manuels de l'utilisateur
Entrée d'air frais
fournis avec les unités intérieures.
MMD-VNK✽✽✽HEXE✽
MMD-VN✽✽✽HEXE✽
Échangeur de chaleur air/air avec
convecteur DX * Pour les détails sur ces modèles, veuillez lire les manuels de l'utilisateur
fournis avec les unités intérieures.
MML-AP✽✽✽NH-E
* Pour les détails sur ces modèles, veuillez lire les manuels de l'utilisateur
Type console
fournis avec les unités intérieures.
9-FR
– 5 –
Modèle
2

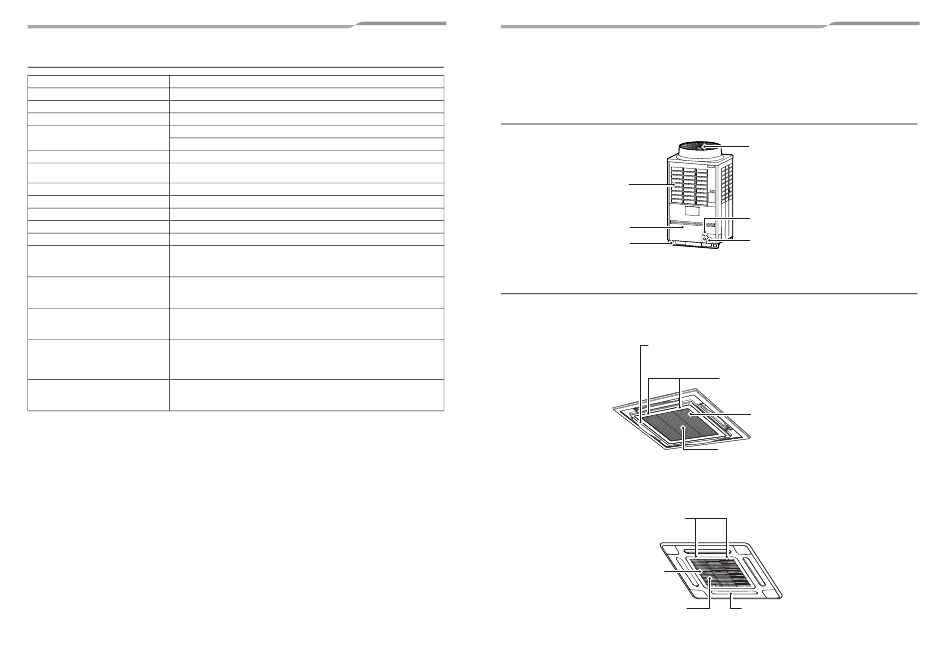

Nomenclature des pièces des unités
extérieures et intérieures
 Unité extérieure
Entrée d'air
Fourni sur les quatre côtés
Vis de terre
Équipé sur le boîtier de
commande électrique
Patte de fixation
 Unité intérieure
◆ Type cassette 4 voies
Volet de sortie d'air
Contrôle les directions de sortie du flux d'air.
◆ Type cassette 4 voies compact
Bouton
Ouvrez/fermez la grille de
retour d'air.
Vis de terre
Équipé sur le boîtier
de commande
électrique.
Grille de retour d'air
L'air de la pièce est
entrée par ici.
Evacuation d'air
De l'air chaud est sorti lors de l'utilisation du
mode de refroidissement et de l'air frais est
sortie lors de l'utilisation du mode de
chauffage.
Trou du câble d'alimentation
Connecteur du tube de réfrigérant
Connexion de la vanne intérieure.
Bouton
Ouvrez/fermez la grille de
retour d'air.
Vis de terre
Équipé sur le boîtier
de commande
électrique.
Grille de retour d'air
L'air de la pièce est entrée par ici.
Volet de sortie d'air
Contrôle les directions
de sortie du flux d'air.
