1 Allumé/Eteint - Sélecteur
de mode
2 Bouton d'augmentation
3 Bouton de diminution
4 Indicateurs LED
5 Alimentation: GND
4. Installation et connexion
 Connecter d'abord le fil de charge et ensuite le fil d'alimentation.
 S'assurer qu'aucun court-circuit ne puisse survenir entre les fils de
connexion avant de la mise sous tension.
 La tension d'alimentation du contrôleur varie entre
CC12V~CC24V. L'usage d'autres tensions endommagera le
contrôleur.

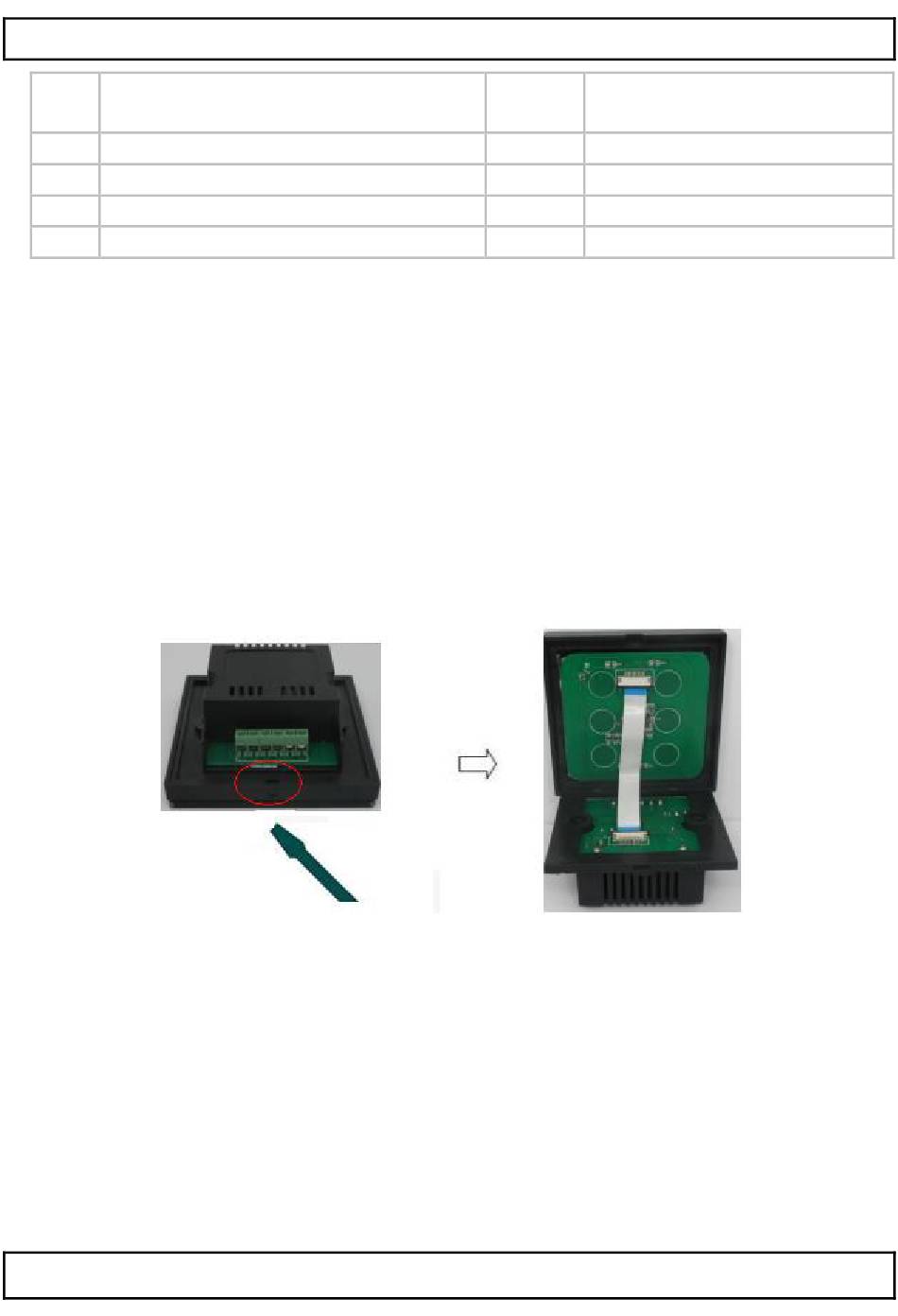

Etape 1 - Ouvrir le panneau tactile
 Ouvrir doucement le panneau tactile comme illustré (p. ex. avec
un petit tournevis).
Etape 2 - Déconnecter le câble connecteur
 Ouvrir le connecteur et enlever doucement le câble connecteur.
V. 01 – 28/03/2013
LEDC10
6
7
8
9
10
16
Alimentation : VCC
Sortie : VCC
Sortie : R
Sortie : G
Sortie : B
