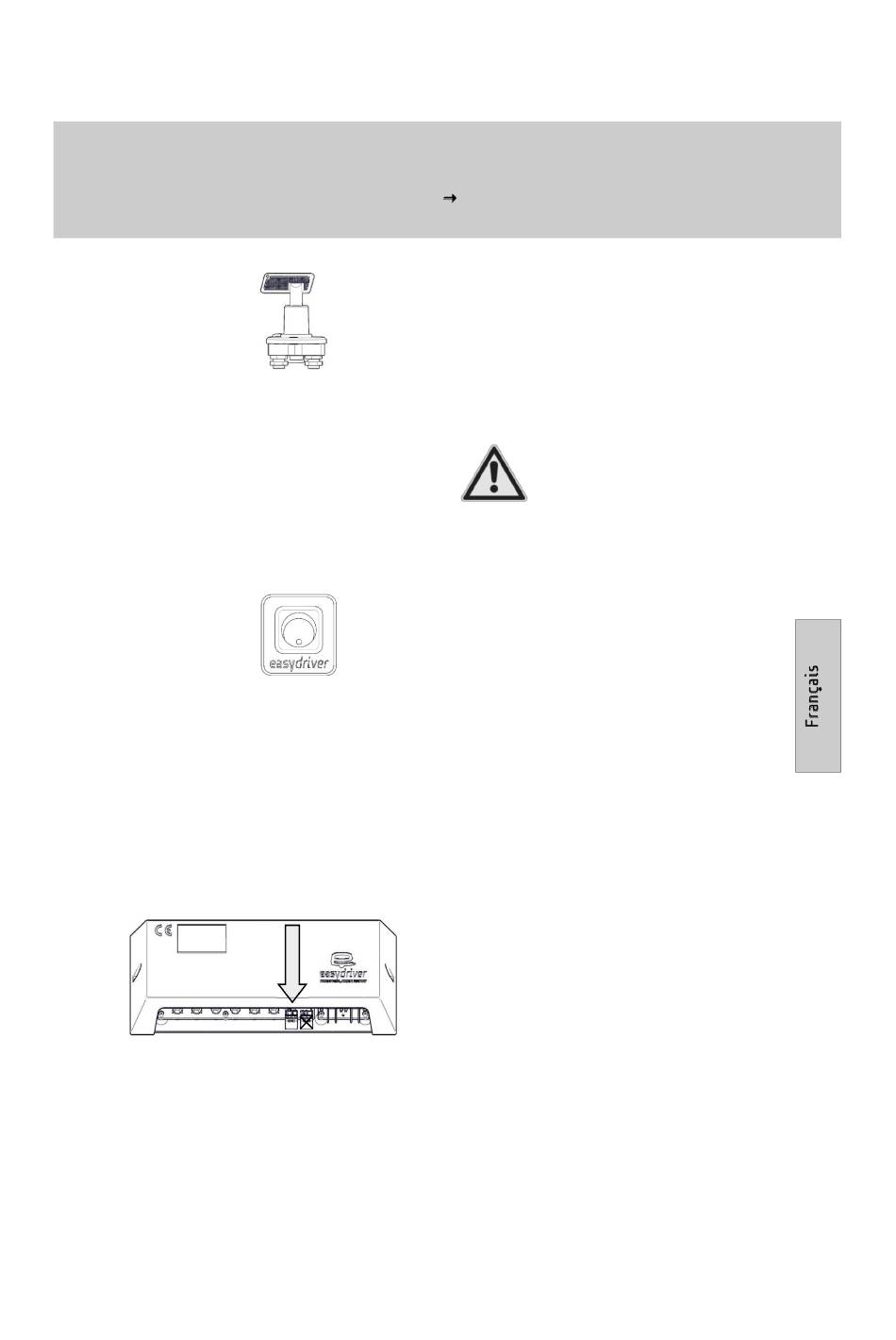

easydriver active 1.8 Instructions D'assemblage Et Mode D'emploi page 41

6. Installation partie électrique
easydriver active 1.8:
L'interrupteur principal fourni est monté dans le câble
plus rouge (+) de la batterie. Il doit être facilement
accessible depuis l'extérieur. Nous vous recommandons
de le positionner au niveau de la porte d'entrée ou d'un
clapet de caisse de rangement.
À cet usage, coupez le câble plus (+) rouge. Fixez les
cosses annulaires M10 fournies avec une pince corres-
pondante sur le câble coupé et dénudé. Fixez les œillets
sur l'interrupteur principal.
easydriver active 2.3:
L'easydriver active 2.3 est livré avec une télécom-
mande lumineuse. Cette dernière doit de préférence
être montée au niveau de la porte d'entrée.
Un perçage d'un diamètre de 25 mm est nécessaire
pour le montage de l'interrupteur. Faites passer la fiche
de platine avec le câble par l'avant dans ce perçage.
Appuyez fermement sur l'interrupteur pour le faire
passer dans le trou. Collez l'autocollant Doming sur
l'interrupteur. Posez le câble jusqu'à la station de base.
Faites attention à ne pas plier le câble. Branchez la
fiche de plaque conductrice sur la station de base
comme illustré.
Contrôlez que tous les câbles sont posés proprement,
fermement et sans points de frottement et qu'ils sont
bien fixés.
9
E5 Station de base
Sortir le câble d'antenne du couvercle du boîtier, puis
monter le couvercle du boîtier.
E6 Raccordement batterie
Puis, raccordez le câble de batterie à la batterie. Cette
étape clôture l'installation électrique.
N'inversez en aucun cas les raccords
plus (+) et moins (-) de l'alimentation
en tension!
F7
