sur le système. L'installation d'éventuelles vannes d'arrêt à l'entrée ou à la sortie du filtre va
simplifier les opérations de nettoyage.

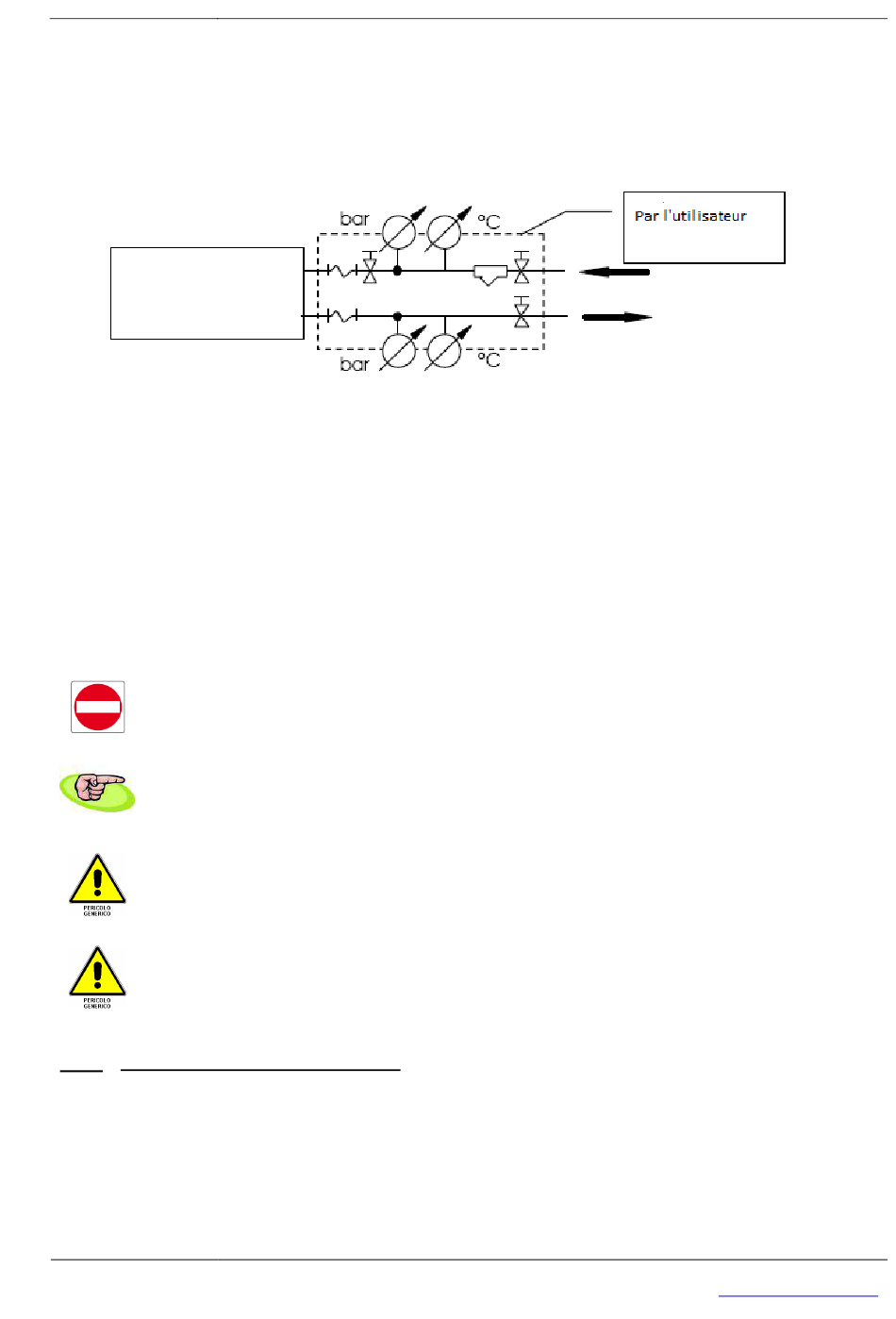

Schéma de connexion tuyauteries
•
Installer des vannes d'arrêt à l'entrée et à la sortie en cas d'opérations d'entretien spéciales.
•
L'installation des sondes de température et des mesureurs de pression à l'entrée et à la sortie de
l'unité vont simplifier la vérification du correct fonctionnement de l'unité.
•
Le système de l'eau glacée doit être isolé thermiquement par des matériaux à cellules fermés et de
caractéristiques convenables d'isolation de la chaleur et du niveau d'étanchéité à la vapeur dans les
conditions opératives.
•
On doit connecter l'unité au système hydraulique dans des zones adéquates, comme indiqué dans
les schémas dimensionnels en pièce jointe au manuel.
•
Lorsqu'on a fixé les tuyauteries et on a installé l'unité, il faut inspecter le système pour éviter
d'éventuelles pertes à réparer avant de le démarrage du système.
Ne pas dépasser 6 bar pendant les essais !
Après avoir terminé le contrôle des pertes, en cas des températures ambiance basses (près
ou au-dessous de 0°C) ou d'un longue arrêt avant le démarrage, on recommande de drainer
le circuit ou de le remplir avec une dose adéquate d'antigel.
L'unité est équipée d'un pressostat différentiel qui arrête l'unité en cas de débit d'eau
insuffisant à l'évaporateur. Ce dispositif sera connecté au terminal prévu à l'intérieur du
tableau électrique (V. schéma de câblage électrique).
Le compresseur de l'unité peut démarrer seulement si les pompes de circulation d'eau à
l'évaporateur sont déjà en marche. On peut habiliter cette fonction par le microprocesseur
(paramètre Cooling enabled).
3.5.2.
Remplissage circuit hydraulique
Quand on a réalisé le circuit hydraulique, la connexion de l'unité et l'essai de pertes, il est nécessaire de
remplir le circuit comme décrit ci-après:
a)
Ouvrir toutes les vannes d'échappement air sur le circuit.
b)
Connecter le circuit à un système d'alimentation, possiblement de façon permanente, par un
groupe automatique de remplissage pourvu d'un manomètre et d'une vanne de non-retour.
