Wallbox COMMANDER Guide D'installation page 95

De färger som visas följer inte internationella
standarder. Kontrollera alltid rätt anslutning.
I händelse av att jordningssystemet är IT ska du
följa konfigurationsstegen i 6. Konfigurera IT-
nätverkssektionen.
Om matningsschemat inte inkluderar en neutral kabelanslutning med en spänning under 145 V ska du följa
dessa konfigurationssteg:
Dubbelfasinställning (2P)
Från vänster till höger:
L1 (strömkabel)
N (strömkabel)
Skyddsjord
4. Ethernet-anslutning (I-6)
Laddaren kan anslutas till internet med hjälp av
en inbyggd Ethernet-port som är installerad på
modulkåpan.
Steg 4.1: För in Ethernet-kabeln genom bussningen.
Steg 4.2: Anslut kabeln till Ethernet-porten.
1. Skruv
2. Skruv
I-5. 1
3. Skruv
I-6: Ethernet-port
L1 (strömkabel)
N (neutral kabel)
Skyddsjord

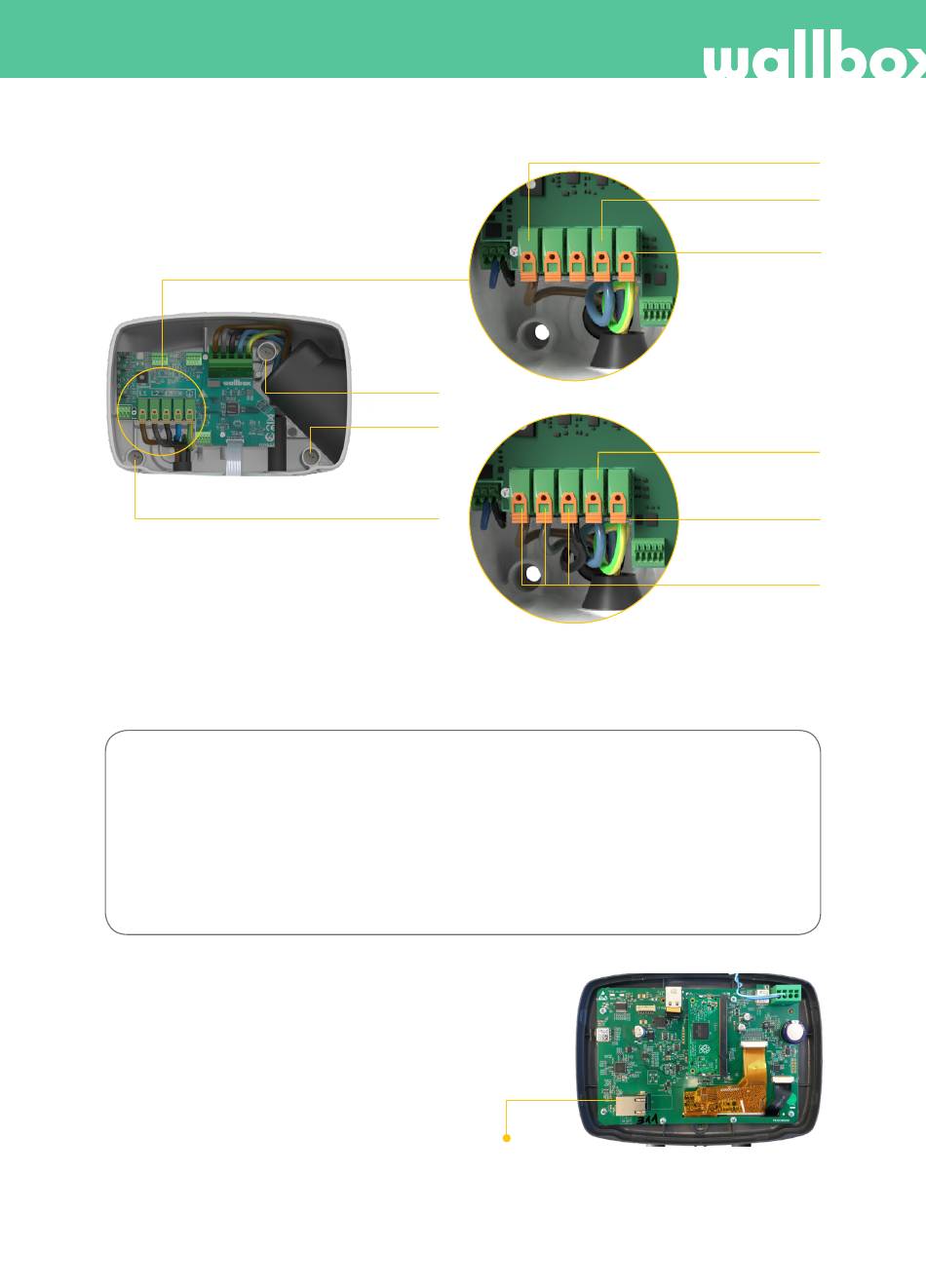

I-5.2: Enfasinstallation (1P)
N (neutral kabel)
Skyddsjord
L1, L2, L3
(strömkablar)
I-5.3: Trefasinstallation (3P)
