Wallbox COMMANDER Guide D'installation page 71

I colori mostrati non sono soggetti agli standard
internazionali. Verificare
collegamento. Nel caso in cui l'impianto a terra sia di
tipo informatico seguire i passaggi di configurazione
al punto 6. Sezione Configurazione della rete IT.
Nel caso in cui lo schema di alimentazione non preveda un collegamento di linea neutra con tensione inferiore
a 145 V, seguire i seguenti passaggi di configurazione:
Impostazione bifase (2P)
Da sinistra a destra:
L1 (Linea della corrente)
N (Linea della corrente)
Messa a terra protettiva

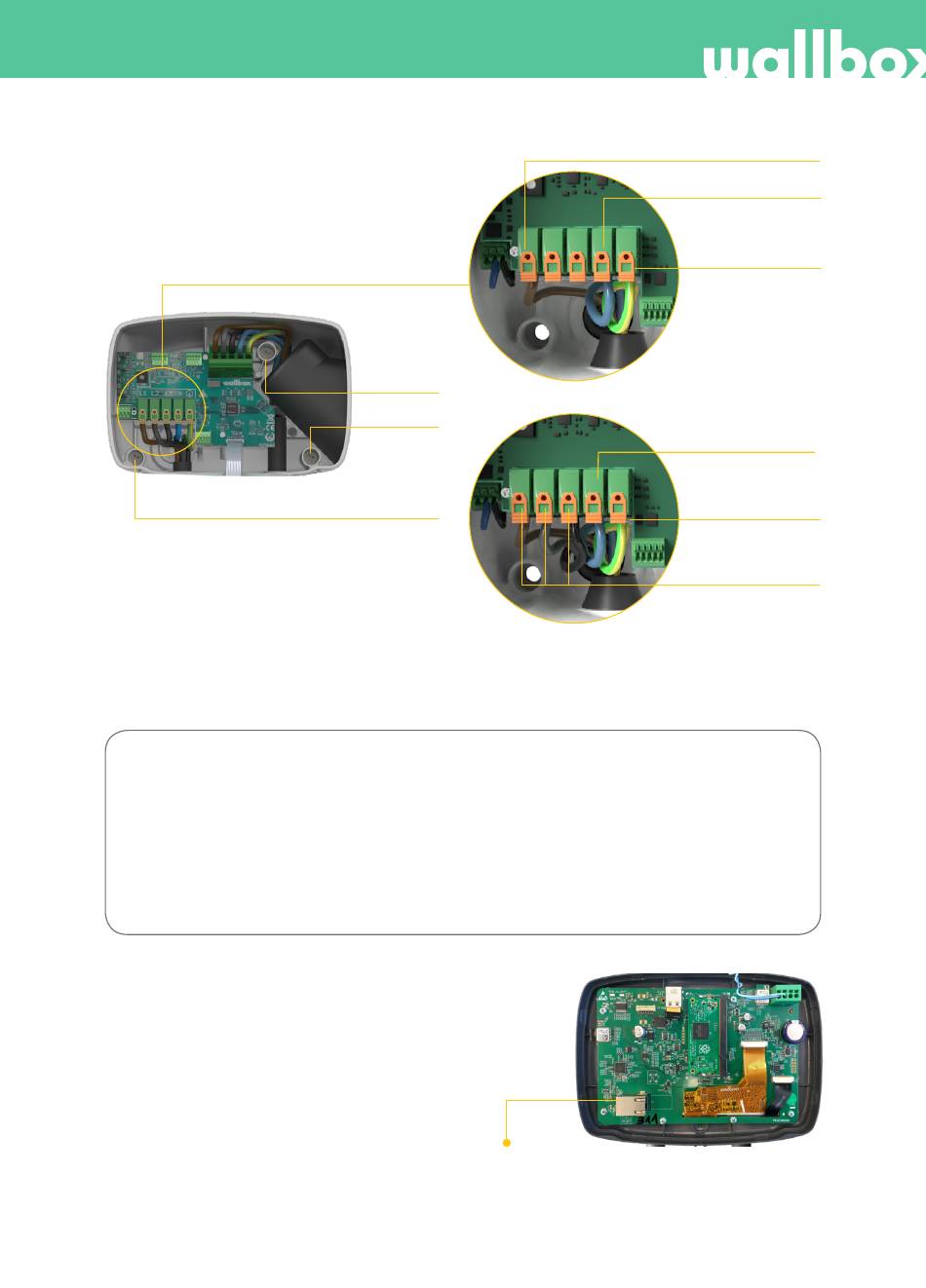

4. Connessione Ethernet (I-6)
Il caricabatterie può essere collegato a internet
utilizzando la porta Ethernet integrata installata sul
coperchio del modulo.
Passaggio 4.1: Inserire il cavo Ethernet attraverso la
boccola.
Passaggio 4.2: Collegare il cavo alla porta Ethernet.
sempre il corretto
1. Avvitare
2. Avvitare
I-5. 1
3. Avvitare
I-5.2: Impostazione monofase (1P)
I-5.3: Impostazione trifase (3P)
I-6: Porta Ethernet
L1 (Linea della corrente)
N (Linea neutra)
Messa a terra
protettiva
N (Linea neutra)
Messa a terra
protettiva
L1, L2, L3
(Linee della corrente)
