SV

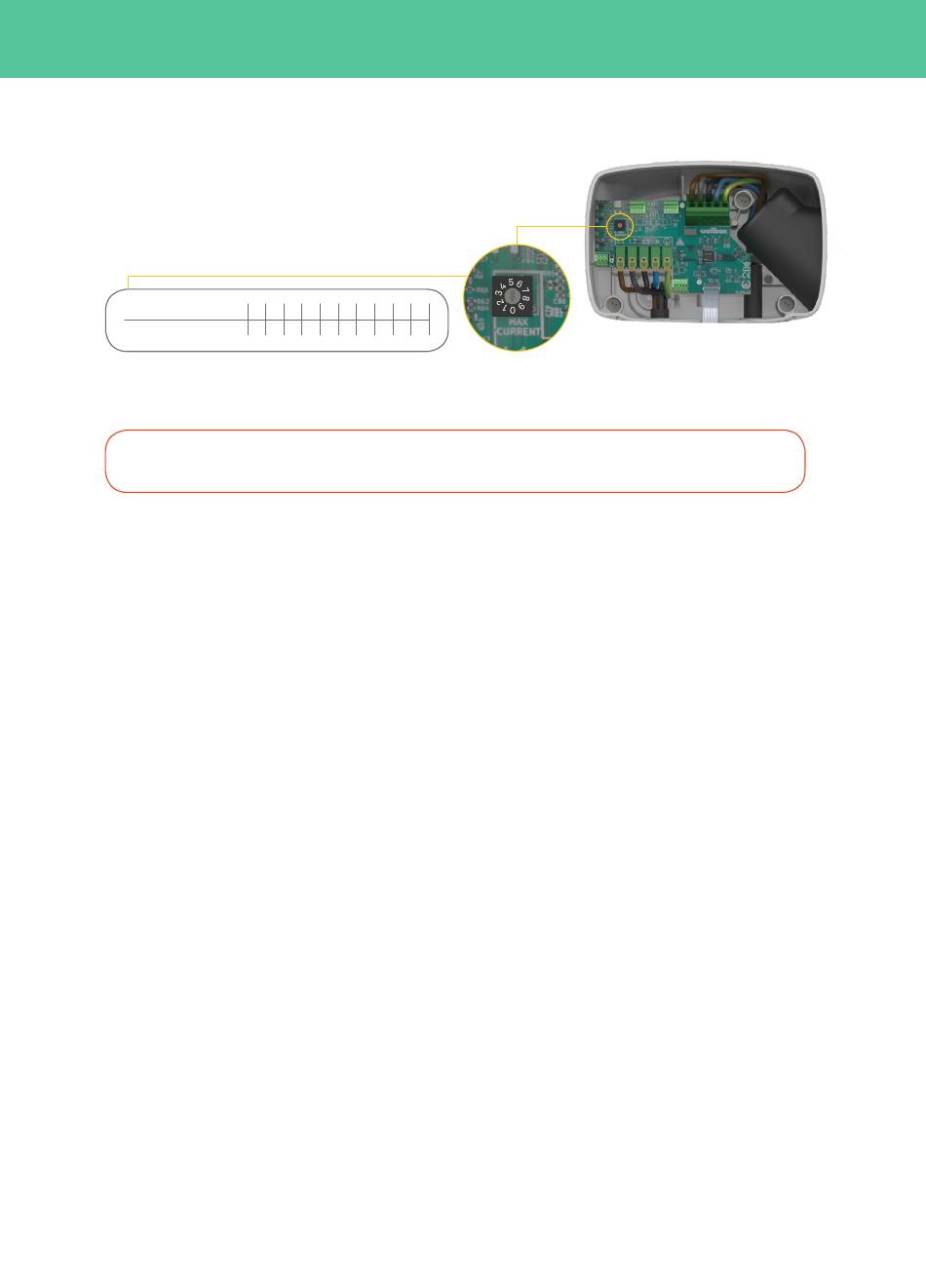

2. Strömväljare (I-4)
Använd väljaren för att välja enhetens maximala
ingångsström. Positionerna 0, 8 och 9 är reserverade
för Power Sharing Smart-funktionen.
POSITION 0
STRÖM (A) 0
3. Elanslutning
Använd alltid standardkablar som kan driva den ström som är inställd i strömväljaren.
Om din Wallbox använder den bakre ingången följer du stegen i avsnitt 3-A. Annars går du till avsnitt 3-B.
3-A. Anslutning bak
Steg 3-A.1: På baksidan av din Wallbox finns en yta med en tunnare vägg. Använd en kniv eller ett vasst verktyg
och gör ett snitt för att komma in i kabeln.
Steg 3-A.2: För försiktigt och stadigt in strömkabeln genom panelen. Panelen är konstruerad så att kablar
mellan 11 och 15 mm kan passera genom den, vilket är standard för kablar som klarar upp till 22 kW.
Steg 3-A.3: Fortsätt med att fästa laddaren på väggen. Sätt i skruvarna i de markerade hålen, börja i det högsta
läget och fortsätt medurs (I-5. 1 ). Kontrollera att Wallbox Commander sitter fast ordentligt på väggen.
Steg 3-A.4: Se till att de tidigare stegen har slutförts korrekt.
3-B. Nedre anslutning
Steg 3-B.1: Fortsätt med att fästa laddaren på väggen. Sätt i skruvarna i de markerade hålen, börja i det högsta
läget och fortsätt medurs (I-5. 1 ). Kontrollera att Wallbox Commander sitter fast ordentligt på väggen.
Steg 3-B.2: För in strömförsörjningskablarna genom kabeluttaget (I-5.2, I-5.3).
Steg 3-B.3: Se till att de tidigare stegen har slutförts korrekt.
Anslut neutral- och jordkablarna till anslutningen enligt matningskonfigurationen (I-5.2, I-5.3).
94
1 2 3 4 5 6 7 8 9
6 10 13 16 20 25 32 0 0
I-4: Strömväljare
