1.
Placez la caisse en bois sur des supports mobiles.
2.
Ôtez le couvercle de la caisse.
3.
Retirez tous les petits emballages.
4.
Placez un palan avec des sangles autour du tube transversal (attention au faisceau électrique) et levez
légèrement jusqu'à soulager le poids du tricycle de la caisse.
5.
Retirez la cloison arrière de la caisse (côté moteur).
6.
Démontez les 2 fixations supérieures (aluminium) du tricycle sur la caisse.
7.
Détachez les roues arrière des côtés de la caisse.
Soulevez le tricycle d'environ 20cm avec le palan. (Figure 3-1)
8.
Faites glisser précautionneusement la caisse vers l'avant pour dégager le tricycle. (Figure 3-2).
9.
Attention à tenir les roues arrières solidaires du tricycle car les durites de freins sont déjà connectées.
10. Retirez la cale inférieure en aluminium. (Figure 3-3)
11. Montez les trains gauche et droit. (Figure 3-4)
GDMMNEO912IS-1F
Assemblage à Partir d'une Caisse de Transport

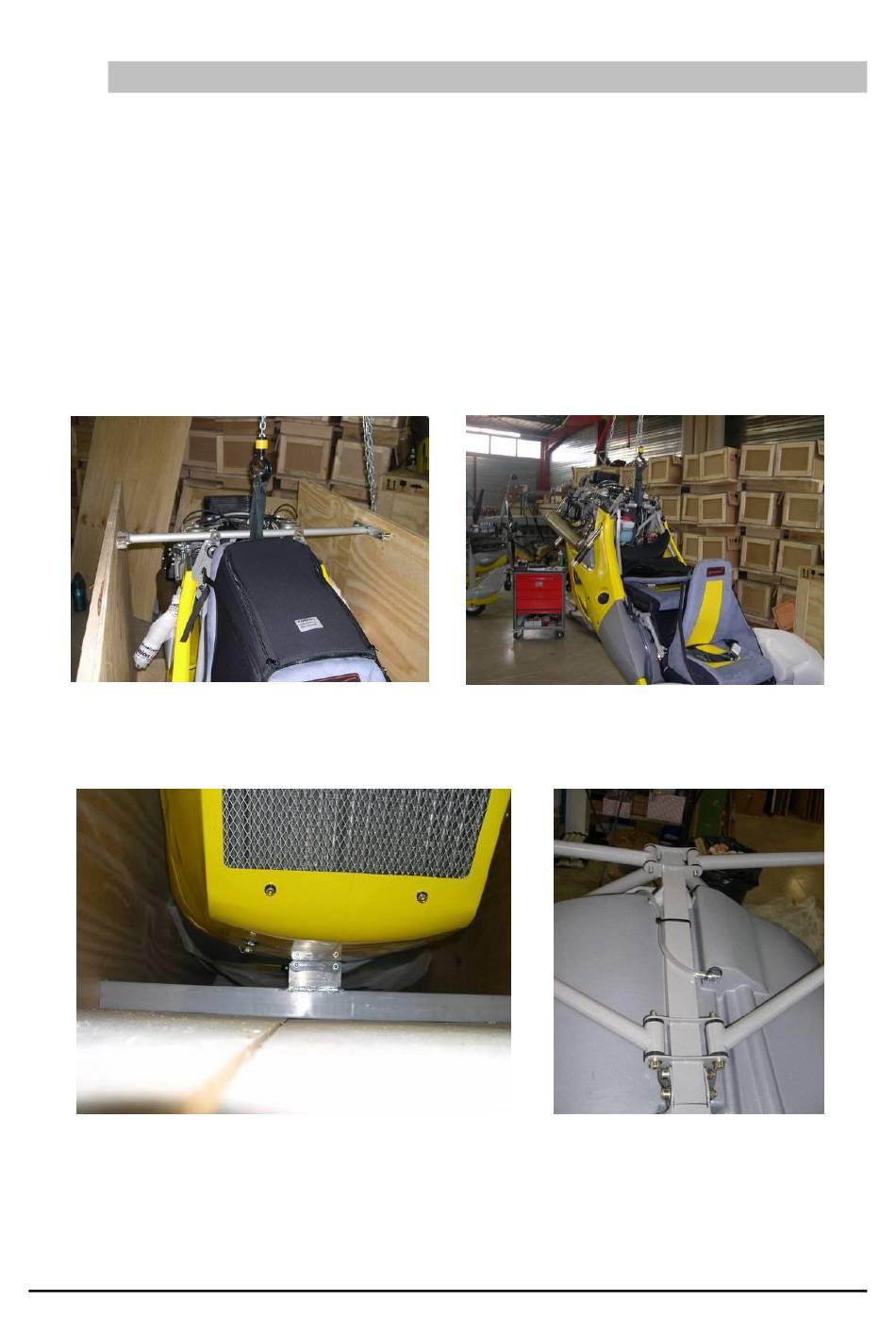

Figure 3-1
Figure 3-3
Version 0010
Figure 3-2
Figure 3-4
