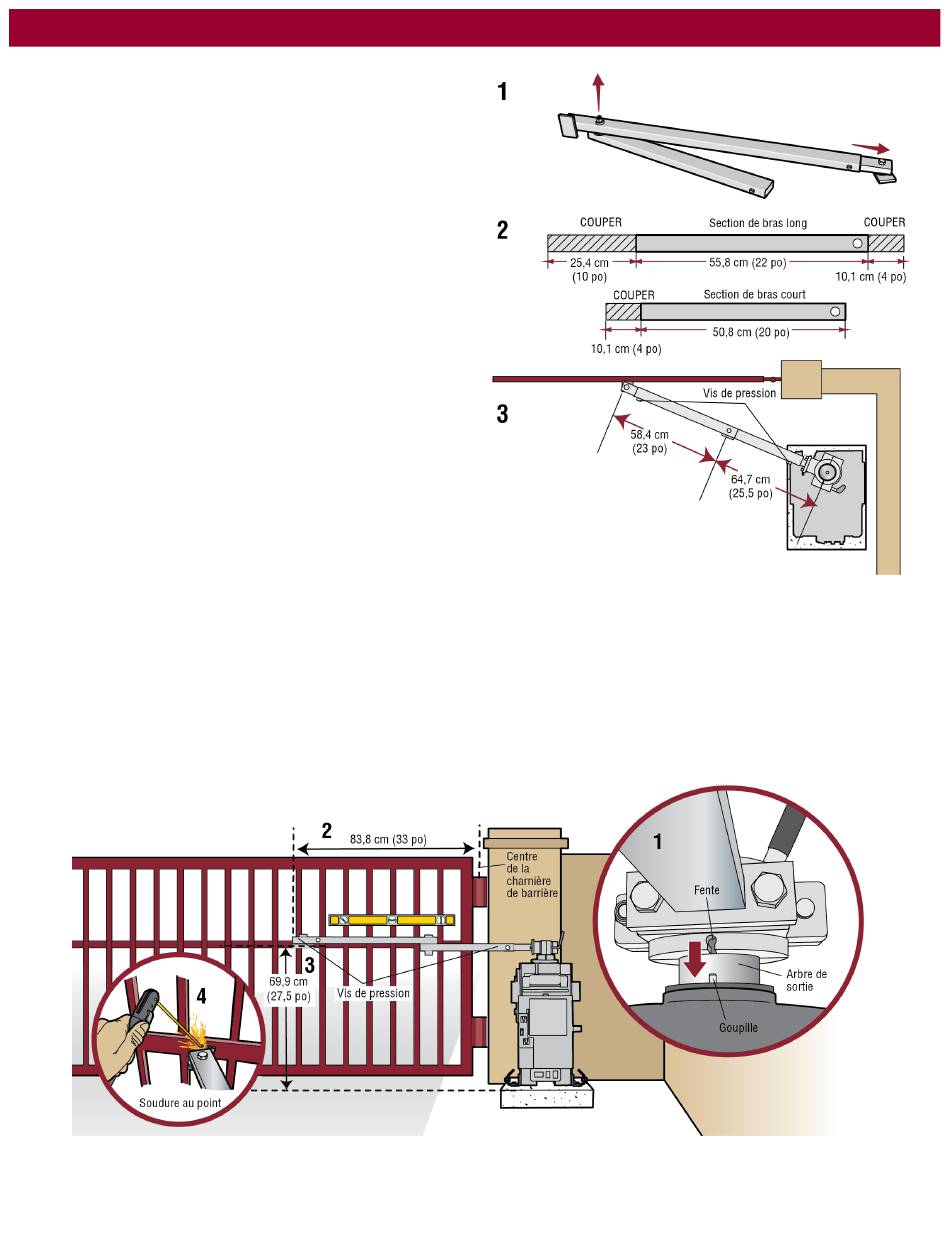

Étape 3 Raccourcissement du
bras de l'actionneur
Installation compacte uniquement
Pour une installation compacte, le bras de l'actionneur devra être
raccourci.
1. Désassembler le bras de l'actionneur et enlever les manchons
intérieurs du tubage extérieur.
2. Couper le tubage extérieur des sections de bras de l'actionneur aux
longueurs montrées.
3. Réassembler le bras et le régler aux mesures indiquées. Se servir
des vis de blocage sur le bras pour le tenir temporairement en place
tout en déterminant les bonnes mesures.
Étape 4 Positionnement du support de la barrière
Installation compacte uniquement
REMARQUE : Il peut s'avérer nécessaire de fixer un renforcement horizontal à la barrière avant d'attacher le support de la barrière. Se servir des vis de
blocage sur le bras pour le tenir temporairement en place tout en déterminant les bonnes mesures.
1. Positionner le bras de l'actionneur sur l'arbre de sortie de manière à ce que la goupille glisse dans la fente.
2. Mesurer 83,8 cm (33 po) le long de la barrière. à partir du centre de la charnière de la barrière.
3. Mesurer 69,9 cm (27,5 po) de la dalle de béton à la position de la charnière sur la barrière, comme montré.
4. S'assurer que le bras de l'actionneur est de niveau et souder par pointage le support de la barrière dans cette position.
Passer à l'étape 5 de l'installation.
