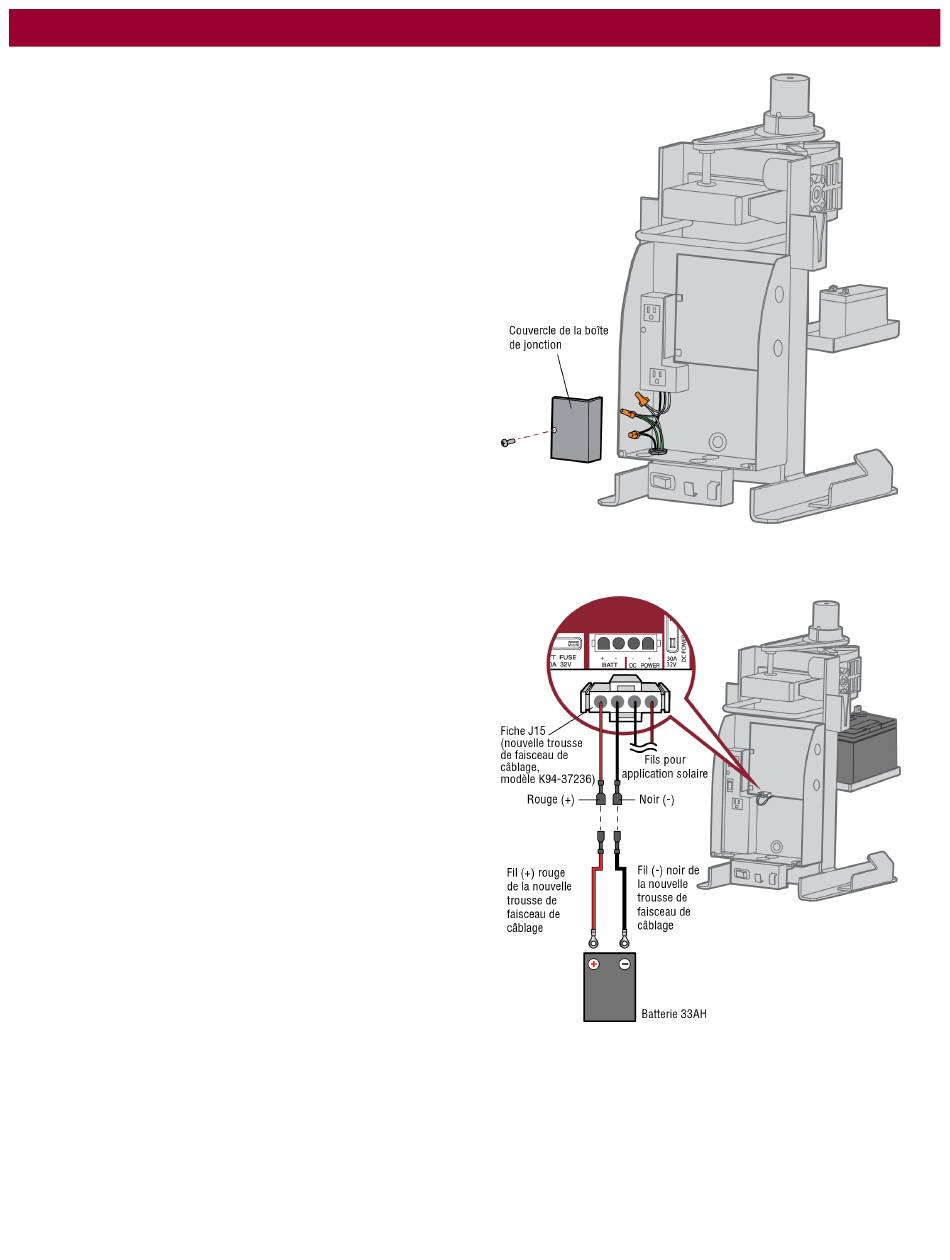

Câblage d'alimentation
1. Couper l'alimentation c. a. au disjoncteur d'alimentation principale.
2. Acheminer les fils d'alimentation c. a. à l'actionneur.
3. Débrancher le transformateur.
4. Enlever le couvercle de la boîte de jonction.
5. Acheminer les câbles d'alimentation c. c. par l'orifice défonçable au
bas du coffret de branchement.
6. Connecter le fil vert à la tige de mise à la terre et la masse c. a. avec
un capuchon de connexion. REMARQUE : La tige de mise à la terre
peut être mise à la terre au châssis.
7. Connecter le fil blanc au NEUTRE avec un capuchon de connexion.
8. Connecter le fil noir au fil CHARGÉ avec un capuchon de connexion.
9. Remettre en place le couvercle de la boîte de jonction. S'assurer que
les fils ne sont pas pincés.
10. Brancher le transformateur.
11. Mettre l'actionneur sous tension c. a.
Batterie 33AH
Pour utiliser une batterie 33AH au lieu de la batterie 7AH, suivre les
instructions ci-dessous. L'application 33AH nécessite le faisceau de
câblage 33AH (modèle K94-37236).
1. Débrancher le transformateur.
2. Débrancher la fiche J15 étiquetée BATT sur la carte logique en
pinçant la fiche pour l'extraire de la carte. Cela a pour effet de
déconnecter l'alimentation c. a./c. C. à la carte logique. Jeter cette
fiche J15 et le faisceau.
3. Connecter une extrémité du fil rouge (-) du nouveau nécessaire de
faisceau de câblage 33AH au fil rouge de la nouvelle fiche J15,
comme montré. Connecter l'autre extrémité du fil rouge (+) à la
borne positive (+) de la batterie, comme montré.
4. Connecter une extrémité du fil noir (-) du nouveau nécessaire de
faisceau de câblage 33AH au fil noir de la nouvelle fiche J15, comme
montré. Connecter l'autre extrémité du fil noir (-) à la borne négative
(-) de la batterie, comme montré.
5. Reconnecter la nouvelle fiche J15 à la carte logique. REMARQUE : Il
est possible qu'une petite étincelle jaillisse en branchant la fiche J15
dans la carte.
6. Brancher le transformateur.
