Installation du bras fl exible
Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible.
Pour préparer le moniteur en vue d'un autre montage :
REMARQUE : l'installation et le déplacement du moniteur nécessitent au moins deux personnes.
•
Suivez les instructions du fabricant pour le montage de l'écran.
•
Afi n de respecter les prescriptions relatives à la sécurité, le moniteur doit être monté sur un bras pouvant supporter son poids.
Reportez-vous à la page 28 pour obtenir de plus amples informations. Retirez le socle du moniteur avant le montage.
* Contactez votre revendeur pour obtenir des informations supplémentaires.

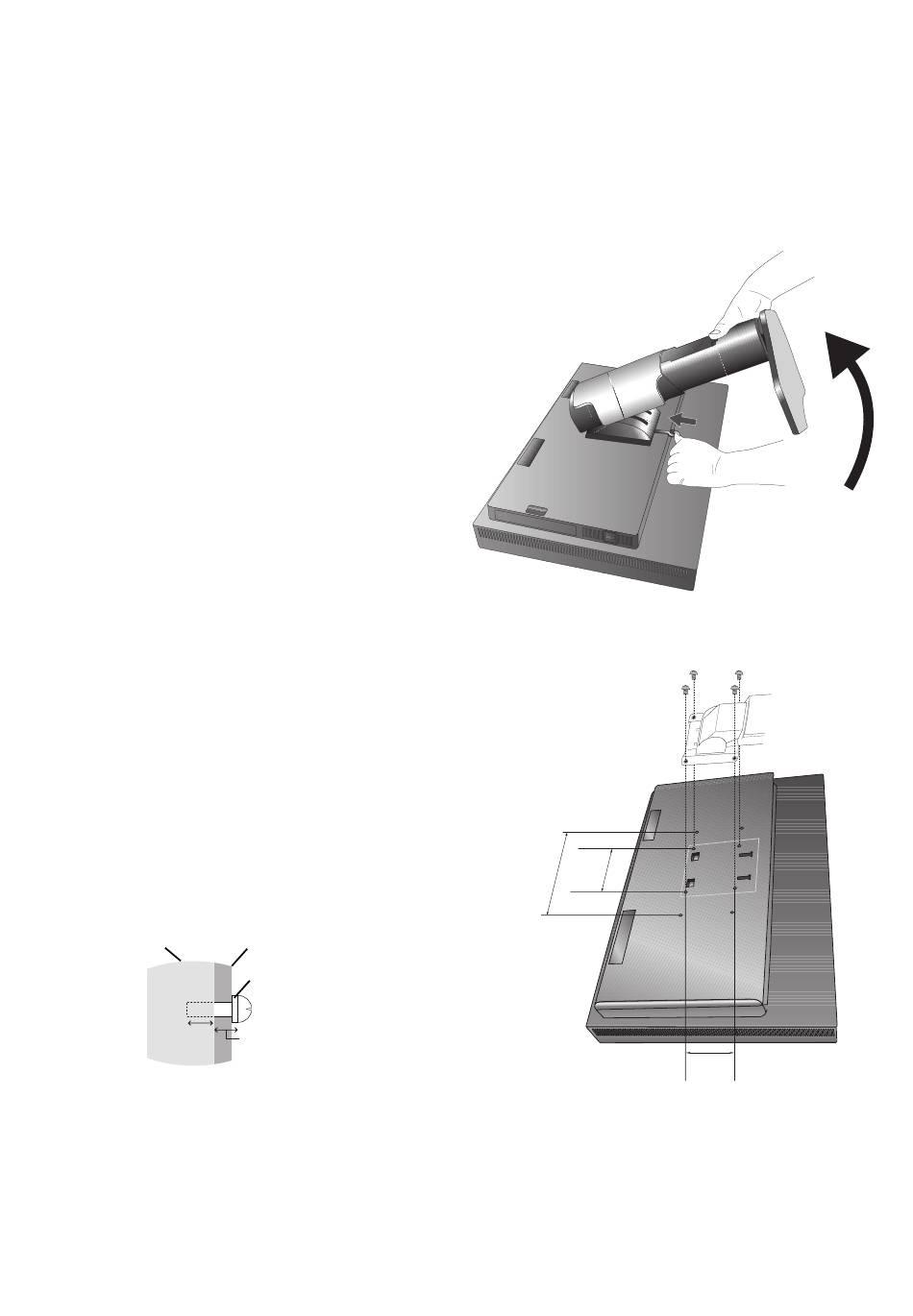

Comment retirer le support du moniteur à des fi ns de montage
Pour préparer le moniteur en vue d'un autre montage :
1. Déconnectez tous les câbles.
2. Placez les mains de chaque côté du moniteur et levez ce dernier
jusqu'à la position la plus haute.
3. Placez le moniteur face vers le bas sur une surface non abrasive
(Figure S.1).
4. Placez une main autour du support et l'autre sur le levier à
dégagement rapide.
Appuyez sur le levier à dégagement rapide et tournez-le
dans la direction indiquée par les fl èches (Figure S.1).
5. Soulevez le support pour le décrocher du moniteur (Figure S.1).
Vous pouvez maintenant monter le moniteur d'une façon
différente.
Pour fi xer à nouveau le support, effectuez la procédure
dans le sens inverse.
REMARQUE : manipulez avec soin lors de retrait du support du
moniteur.
Montage du bras fl exible
Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible.
1. Suivez les instructions de la partie Comment retirer le support du moniteur pour retirer le
support.
2. Utilisez les 4 vis fournies pour fi xer le bras au moniteur (Figure F.1).
Attention :
utilisez UNIQUEMENT les 4 vis fournies ou les vis de taille M4
(Longueur : largeur du support et de la rondelle + 10-12 mm)
pour éviter d'endommager le moniteur et le support.
Afi n de respecter les prescriptions relatives à la
sécurité, le moniteur doit être monté sur un bras
garantissant la stabilité nécessaire en fonction du
poids du moniteur. Le moniteur LCD doit être
uniquement utilisé avec un bras homologué
(par exemple, portant la marque TUEV GS).
Unité
10 à 12 mm
REMARQUE : serrez toutes les vis
(force de montage recommandée : de 98 à 137N•cm).
Support
de montage
Rondelle
Vis
Épaisseur
du support
et de la rondelle
200 mm
100 mm
Français-10
Figure S.1
100 mm
Poids de l'assemblage du LCD : 14,2 kg
Figure F.1
