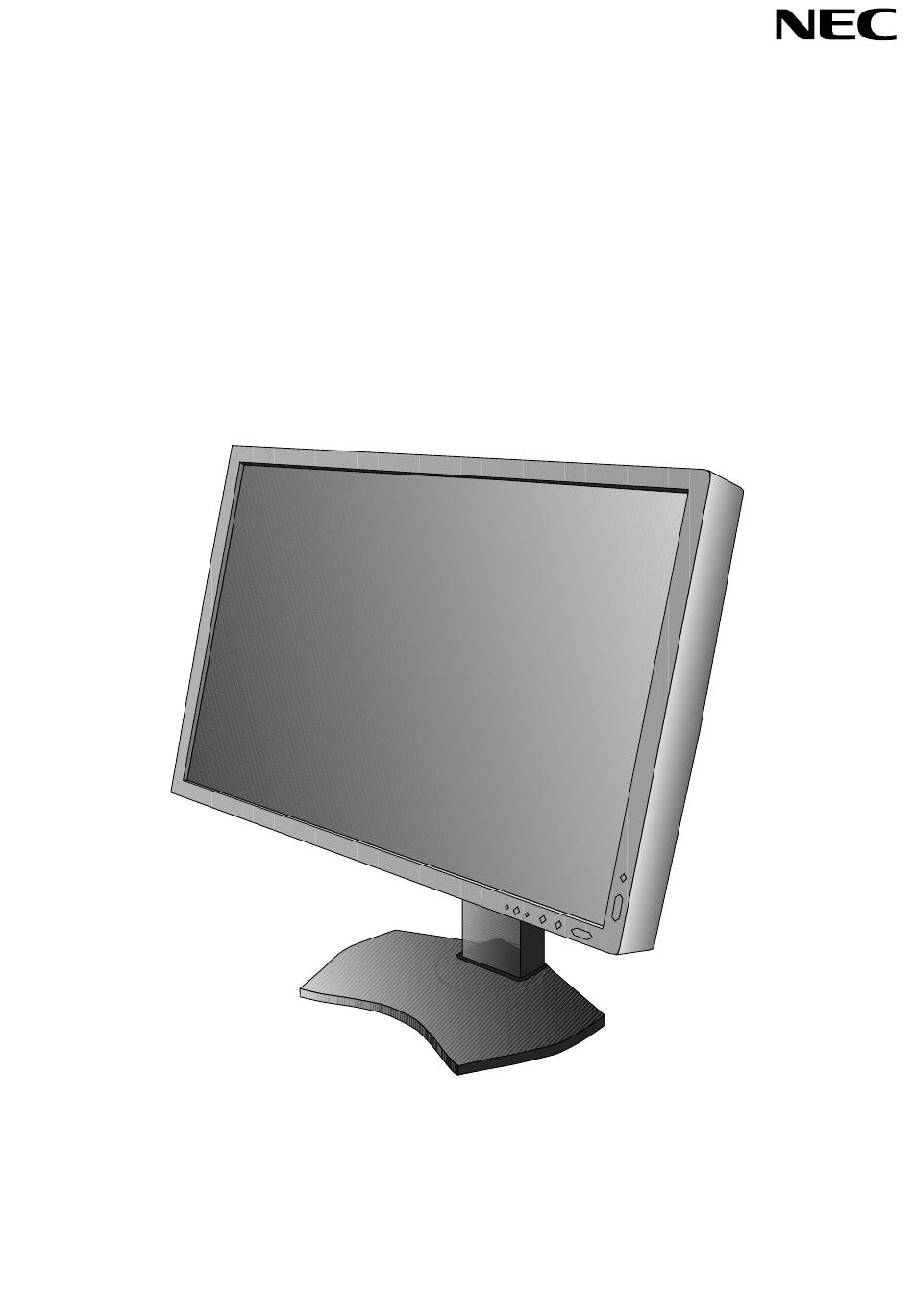

- Page 1 Moniteur de bureau MultiSync PA242W MultiSync PA272W MultiSync PA302W Manuel de l’utilisateur Le nom de votre modèle est indiqué à l’arrière du moniteur.
-
Page 2: Table Des Matières
Sommaire Avertissement, Attention .......................Français-1 Informations sur l’enregistrement ....................Français-2 Conseils d’utilisation ........................Français-3 Consignes de sécurité et d’entretien ..................Français-3 Ergonomie ..........................Français-4 Nettoyage de l’écran à cristaux liquides (LCD) ..............Français-4 Nettoyage du boîtier ......................Français-4 Caractéristiques du produit ......................Français-5 Sommaire .............................Français-5 Démarrage rapide ........................Français-6 Commandes ..........................Français-11 Utilisation de la fonction MODE IMAGE ..................Français-17 OSD avancé... - Page 3 Windows est une marque déposée de Microsoft Corporation. NEC est une marque déposée de NEC Corporation. ErgoDesign est une marque déposée de NEC Display Solutions, Ltd. en Autriche, au Benelux, au Danemark, en France, en Allemagne, en Italie, en Norvège, en Espagne, en Suède et au Royaume-Uni.
-
Page 4: Informations Sur L'enregistrement
Informations sur l’enregistrement Informations de la FCC Utiliser les câbles spécifi és joints avec le moniteur MultiSync PA242W/MultiSync PA272W/MultiSync PA302W pour ne pas interférer avec la réception radio ou télévision. Le cordon d’alimentation utilisé doit être agréé et en conformité avec les normes de sécurité des États-Unis et il doit respecter les conditions suivantes. -
Page 5: Conseils D'utilisation
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. -
Page 6: Ergonomie
UNE POSITION ET UN RÉGLAGE CORRECTS DU MONITEUR PEUVENT RÉDUIRE LA FATIGUE DES YEUX, DES ÉPAULES ET DE LA NUQUE. APPLIQUEZ CE QUI SUIT POUR POSITIONNER LE MONITEUR : • Pour une performance optimale, laissez le moniteur chauffer pendant 20 minutes. •... -
Page 7: Caractéristiques Du Produit
Encombrement réduit. • Calibrage automatique avec capteur optionnel (PA302W uniquement). Sommaire La boîte* de votre nouveau moniteur NEC doit contenir les éléments suivants : Le nom du modèle est indiqué sur l’étiquette. • Moniteur MultiSync avec support ajustable en inclinaison/pivotement/rotation/hauteur •... -
Page 8: Démarrage Rapide
Démarrage rapide Pour connecter le moniteur LCD à votre système, suivez ces instructions : REMARQUE : lisez les « Conseils d’utilisation » (page 3) avant l’installation. Afi n de profi ter de la résolution maximale, vous devez utiliser une carte vidéo permettant de bénéfi cier d’une résolution de 2 560 x 1 440 (PA272W) ou de 2 560 x 1 600 (PA302W). - Page 9 4. Branchez tous les câbles aux prises appropriées (Figure C.1). À l’aide du câble USB, branchez la prise de type B au port montant USB situé sur le côté arrière droit du moniteur et la prise de type A au port descendant de l’ordinateur (Figure C.1a).
-
Page 10: Élévation Et Abaissement De L'écran Du Moniteur
7. Faites glisser le cache-câble (Figure D.1). 8. Connectez une extrémité du cordon d’alimentation à la prise CA à l’arrière du moniteur et l’autre à la prise de courant. REMARQUE : reportez-vous à la section Attention de ce manuel pour le choix d’un cordon d’alimentation CA adapté. Figure D.1 9. -
Page 11: Rotation De L'écran
Rotation de l’écran Avant de tourner l’écran, celui-ci doit être levé et incliné au niveau maximum afi n d’éviter tout choc contre le bureau ou tout pincement des doigts. Débranchez tous les câbles. Pour lever l’écran, placez les mains de chaque côté du moniteur et levez-le jusqu’à la hauteur maximale (Figure RL.1). Pour tourner l’écran, placez les mains de chaque côté... -
Page 12: Installation Du Bras Fl Exible
Installation du bras fl exible Ce moniteur LCD est conçu pour être utilisé avec un bras fl exible. Pour préparer le moniteur en vue d’un autre montage : REMARQUE : pour le modèle PA302W, l’installation et le déplacement du moniteur nécessitent au moins deux personnes. •... -
Page 13: Commandes
De nombreuses commandes OSD sont également disponibles dans le logiciel MultiProfi ler, inclus et développé par NEC Display Solutions. La dernière version du logiciel MultiProfi ler est disponible sur le site Web de NEC Display Solutions. Les boutons de commande OSD (On-screen Display - Affi chage à l’écran) sur la face avant du moniteur fonctionnent comme suit : Pour accéder au menu OSD, appuyez sur le bouton MENU. -
Page 14: Mode Eco
Commandes de luminosité et de contraste LUMINOSITE Règle la luminosité globale de l’image et du fond de l’écran. REMARQUE : le niveau de luminosité est réglé à l’aide de la sortie de rétroéclairage. L’affi chage effectue une compensation numérique en cas de luminosité faible ou élevée. Dans ce cas, la valeur de la luminosité... - Page 15 FINESSE (entrée analogique uniquement)* Améliore le point, la clarté et la stabilité de l’image par augmentation ou diminution de ce paramètre. Si la fonction « REGLAGE AUTO » et la fonction « HAUTEUR » ne vous donnent pas un paramétrage satisfaisant de l’image, il est possible de procéder à...
- Page 16 Outils MODE PIP Sélectionnez le MODE PIP, ARRET/PIP/COTE A COTE - FORMAT/COTE A COTE - PLEIN ECRAN. Vous pouvez sélectionner un MODE IMAGE individuellement pour chaque écran. Il est possible d’affi cher 2 entrées en même temps. COTE A COTE - COTE A COTE - ARRET FORMAT...
- Page 17 MODE ARRET L’IPM permet au moniteur de passer en mode d’économie d’énergie après une période d’inactivité. Le MODE ARRET offre quatre réglages. ARRET : le moniteur ne passe pas en mode d’économie d’énergie lorsque le signal d’entrée est perdu. STANDARD : le moniteur passe automatiquement en mode d’économie d’énergie dès que le signal d’entrée est perdu. AVANCE : le circuit de détection du signal fonctionne sans arrêt.
-
Page 18: Prereglage Usine
PREREGLAGE USINE En sélectionnant Préréglage usine, vous réinitialisez tous les paramètres des commandes OSD (LUMINOSITE, CONTRASTE* , MODE ECO, NOIR, IMAGE CONTROL (CONTROLE DE L’IMAGE), COLOR CONTROL SYSTEM (SYSTEME DE CONTROLE DES COULEURS), NETTETE, MODE PIP, ENTREE PIP, PIP GAUCHE/DROITE, PIP HAUT/BAS, TAILLE PIP, SELECTION USB, ARRET PROGRAMMATEUR, MODE ARRET, OSD GAUCHE/DROITE, OSD HAUT/BAS, EXTINCTION DE L’OSD, TRANSPARENCE OSD) à... -
Page 19: Utilisation De La Fonction Mode Image
(Grayscale Standard Display Function). PROGRAMMABLE Pour le logiciel « MultiProfi ler » ou les paramètres de calibrage du matériel par les logiciels NEC Display Solutions (les paramètres OSD s’affi chent lorsque l’Élément7 de Menu avancé RÉGLAGE PROG. OSD est défi ni sur MARCHE). -
Page 20: Osd Avancé
OSD avancé Pour des informations détaillées sur les commandes, utilisez le menu avancé. Vous pouvez accéder à ce menu de deux manières. Méthode 1 : <Pour accéder au menu avancé> • Appuyez sur le bouton Menu pour accéder au menu OSD. A l’aide des boutons d’avant, déplacez le curseur sur ADVANCED SETTING (PARAMÈTRE AVANCÉ) dans Color control systems (Systèmes de contrôle des couleurs). - Page 21 GAMMA Vous permet de sélectionner manuellement le niveau de luminosité des gris. Il y a cinq possibilités : sRGB, L Star, DICOM, PROGRAMMABLE et CUSTOM (PERSONNALISE). sRGB : paramètre GAMMA pour sRGB. L Star : paramètre GAMMA pour eciRGB_v2 et CIE Lab. DICOM : la fonction DICOM GSDF (Grayscale Standard Display Function) est généralement utilisée pour l’imagerie médicale.
- Page 22 UNIFORMITY Cette fonction pallie électroniquement aux légers décalages dans l’uniformité du blanc et (UNIFORMITE) des couleurs qui peuvent se produire dans la zone d’affi chage à l’écran. Ces décalages sont caractéristiques de la technologie de l’écran LCD. Cette fonction ravive la couleur et lisse l’uniformité...
- Page 23 G-FINE* (FINESSE V) Règle la FINESSE de la composante verte de l’image. Appuyez sur GAUCHE ou DROITE pour l’ajuster. (entrée analogique uniquement) B-FINE* (FINESSE B) Règle la FINESSE de la composante bleue de l’image. Appuyez sur GAUCHE ou DROITE pour l’ajuster. (entrée analogique uniquement) R-SHARPNESS* Règle la netteté...
- Page 24 CONTRAST* Règle la luminosité et le contraste de l’image en fonction du fond. (CONTRASTE) Appuyez sur GAUCHE ou DROITE pour l’ajuster. (entrée analogique uniquement) AUTO BLACK LEVEL* Règle automatiquement le niveau de noir. Tout réglage nécessite que l’image comporte des parties noires. Appuyez sur SELECT pour activer la fonction AUTO ADJUST (NIVEAU DE NOIR AUTO) (entrée analogique uniquement) (REGLAGE AUTOMATIQUE).
- Page 25 Élément6 USB SELECTION Sélection du port montant USB pour DP/HDMI/DVI-D/D-SUB. Lorsque vous connectez un (SELECTION USB) ordinateur à chacun des ports montants, vous pouvez utiliser les ports USB descendants du moniteur pour sélectionner ce paramètre pour le signal d’entrée. Lorsque vous utilisez un seul port montant, le port actif est le port montant utilisé...
- Page 26 Le logo NEC s’affi che brièvement à l’allumage du moniteur. Vous pouvez activer et (LOGO désactiver cette fonction dans l’OSD. DEMARRAGE) Remarque : appuyez sur le bouton « EXIT » pendant l’affi chage du logo NEC pour ouvrir le menu BOOT LOGO (LOGO DEMARRAGE). Vous pouvez alors désactiver ce paramètre. SIGNAL INFORMATION* Les informations sur le signal peuvent être affi...
- Page 27 PIP DOWN/UP En sélectionnant PIP pour le MODE PIP, vous pouvez contrôler la position verticale de la (PIP BAS/HAUT) zone d’affi chage de l’image dans l’image. PIP SIZE (TAILLE PIP) Permet de sélectionner la taille de la sous-image insérée en MODE PIP. BLANK SIGNAL Ignore les entrées sans signal lorsque vous modifi...
- Page 28 ÉlémentA TILE MATRIX La fonction de TILE MATRIX (MATRICE MOSAIQUE) permet d’affi cher une seule image (MATRICE sur plusieurs écrans. Cette fonction peut être utilisée avec 25 moniteurs maximum MOSAIQUE) (5 verticalement sur 5 horizontalement). Pour utiliser la TILE MATRIX (MATRICE MOSAIQUE), le signal de sortie du PC doit être envoyé...
-
Page 29: Spécifi Cations - Pa242W
1280 x 960* avec 60 Hz à 85 Hz 1280 x 1024* avec 60 Hz à 85 Hz Résolution recommandée par NEC DISPLAY 1600 x 1200* à 60 Hz SOLUTIONS pour des performances d’affi chage 1920 x 1200 à 60 Hz..........optimales. -
Page 30: Spécifi Cations - Pa272W
à 60 Hz jusqu’à 85 Hz 1920 x 1200* à 60 Hz jusqu’à 75 Hz 2560 x 1440 à 60 Hz..........NEC DISPLAY SOLUTIONS recommande la résolution 480P (720 x 480* à 60 Hz) pour des performances d’affi chage optimales. -
Page 31: Spécifi Cations - Pa302W
1920 x 1200* à 60 Hz jusqu’à 75 Hz 2048 x 1536* à 60 Hz 2560 x 1600 à 60 Hz..........NEC DISPLAY SOLUTIONS recommande la résolution 480P (720 x 480* à 60 Hz) pour des performances d’affi chage optimales. -
Page 32: Caractéristiques
VESA. Visual Controller : il s’agit d’une gamme de logiciels précurseurs, développés par NEC Display Solutions. Basés sur la norme VESA, DDC/CI, ils donnent accès de manière intuitive, par l’interface Windows, à toutes les commandes de réglage de moniteurs et de diagnostics à distance. -
Page 33: Résolution Des Problèmes
être mis hors tension pendant une heure pour effacer l’image. REMARQUE : Comme pour tous les équipements d’affi chage personnels, NEC DISPLAY SOLUTIONS recommande d’utiliser à intervalles réguliers un économiseur d’écran animé chaque fois que l’écran est en veille, ou d’éteindre le moniteur lorsqu’il n’est pas utilisé. - Page 34 L’image défi le, est fl oue ou moirée. • Vérifi ez que le câble vidéo est correctement connecté à l’ordinateur. • Utilisez les touches de réglage d’image OSD pour mettre au point et régler l’affi chage en augmentant ou en diminuant la valeur de fi...
-
Page 35: Utilisation De La Fonction Luminosité Auto
Utilisation de la fonction Luminosité auto La luminosité de l’écran LCD peut être augmentée ou diminuée selon la luminosité ambiante. Si la luminosité est élevée, le moniteur se règle en conséquence. C’est également le cas si la luminosité est faible. Ceci permet un meilleur visionnage. CONFIGURATION Suivez les procédures suivantes pour sélectionner la plage de luminosité... -
Page 36: Calibrage Automatique (Pa302W Uniquement)
Calibrage automatique (PA302W uniquement) Connectez le capteur de couleur USB externe et recalibrez les paramètres d’usine sans ordinateur. Cette fonction permet de compenser la distorsion chromatique jaune qui survient après un usage prolongé de l’écran LCD. Lorsque vous effectuez le calibrage automatique, TOUS LES MODES D’IMAGE sont mis à... - Page 37 6. Lors de la procédure, on vous demandera de placer le capteur de couleur USB au centre du panneau d’affi chage (Figure C.3). Inclinez le panneau d’affi chage d’environ 5° vers l’arrière et placez le capteur de couleur USB au centre du panneau d’affi...
-
Page 38: Correspondance Point Blanc/Calibrage De La Copie (Pa302W Uniquement)
Correspondance point blanc/Calibrage de la copie (PA302W uniquement) Il est possible de copier le point blanc d’un affi chage vers un ou plusieurs autres affi chages. L’utilisation de cette fonction permet de réduire les variations entre les différents affi chages pour que ceux-ci correspondent mieux. Correspondance point blanc/Copie ne compense pas la distorsion chromatique jaune de l’écran LCD causée par un usage prolongé. - Page 39 8. Appuyez sur SELECT pour commencer la confi rmation de points blancs. 9. Une fois la confi rmation terminée, le message MODE DE MISE AU POINT FINE s’affi che. 10. Lorsque le message MODE DE MISE AU POINT (Figure C.6) s’affi che, appuyez sur SELECT si le résultat obtenu vous convient.
-
Page 40: Informations Du Fabricant Sur Le Recyclage Et L'énergie
Des sites de recyclage spécialisés s’assurent que les composants nocifs pour l’environnement soient correctement manipulés et éliminés. Pour garantir le meilleur recyclage possible de nos produits, NEC DISPLAY SOLUTIONS propose diverses procédures de recyclage et émet des recommandations quant à la manipulation du produit dans le respect de l’environnement lorsqu’il est arrivé... -
Page 41: Marque Weee (Directive Européenne 2012/19/Ue)
Marque WEEE (Directive européenne 2012/19/UE) Traitement des produits usagés : Au sein de l’Union européenne La législation en vigueur dans tous les états membres de l’Union européenne stipule que tous les produits électriques et électroniques usagés, et comportant le symbole ci-contre, ne doivent pas être mêlés aux autres déchets ménagers.
