INSTALLATION DE PANNEAU DE REVÊTEMENT DE TIROIR
ATTENTION
!
Il est important d'utiliser la grille fournie par l'usine avec le produit
pour assurer qu'un flux d'air approprié sera maintenu au travers
du condenseur. L'utilisation d'une grille personnalisée n'est pas
recommandée et annulerait la garantie.
Instructions d'installation de panneau de
revêtement complet
Déterminez les besoins en vis à bois
1. Des vis à bois type #10 à tête cylindrique bombée doivent être
utilisées pour fixer le panneau de revêtement (Voyez la Figure
16). Un lot de 16 vis est fourni avec l'appareil dans la pochette de
littérature.
2. N'utilisez que des vis à tête cylindrique bombée.
3. Si votre panneau de revêtement est plus mince que
(15,9 mm) vous devrez acheter des vis plus courtes. Les vis les
plus longues vont passer au travers de l'avant du panneau.

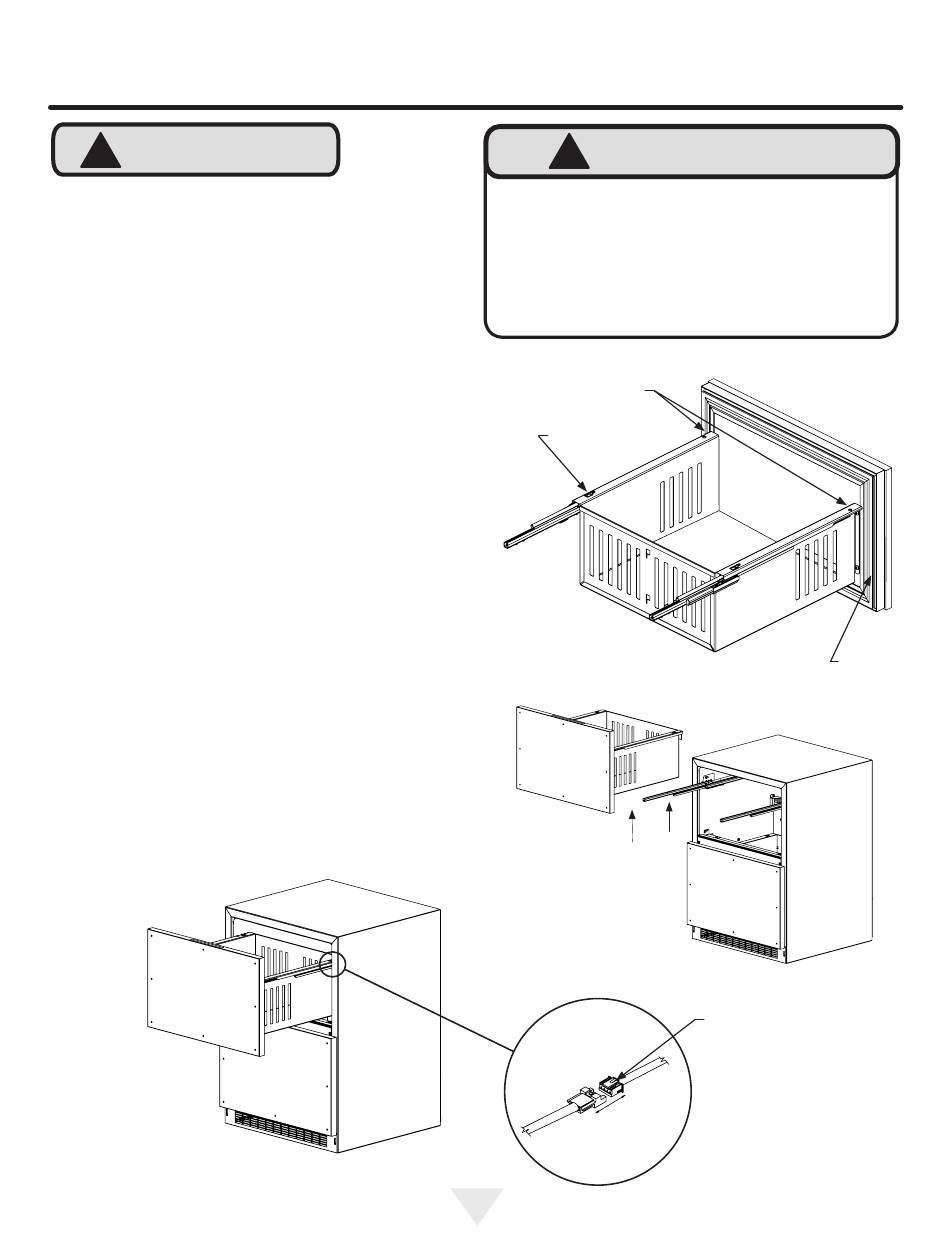

Étape 1 : Sortez les tiroirs de l'appareil.
1. Commencez par tirer le tiroir du haut (Voyez la Figure 13).
Enlevez les vis fixant le tiroir aux glissières (Voyez la Figure 14).
Tirez le tiroir vers l'avant, faites-le pivoter vers le haut en le sortant
pour dégager les attaches à l'arrière du tiroir. Déplacez le tiroir
vers l'avant d'environ 1" (2,5 cm) et posez-le sur les glissières.
À l'angle arrière droit du tiroir débranchez le faisceau de fils
d'éclairage (Voyez la Figure 13a). Sortez le tiroir du meuble en le
soulevant hors des glissières. Recommencez la séquence pour le
tiroir du bas en omettant les instructions sur le faisceau car il n'en
comporte pas.
2. Enlevez le joint de l'avant du tiroir (Voyez la Figure 14). Pour
cela sortez-le du canal qui le retient sur l'avant du tiroir. Cela va
exposer les trous de traversée pour le montage du panneau de
revêtement (Voyez la Figure 18).
⁄ po
5
8
Figure 13
AVERTISSEMENT
!
Risque d'électrocution
• Ne tentez jamais de réparer ou d'exécuter de la mainte-
nance sur l'appareil avant que son alimentation électrique
n'ait été débranchée en amont. Passer l'appareil sur arrêt
(OFF) n'enlève pas la présence de tension secteur sur les
fils de câblage.
• Remettez en place l'ensemble des pièces et panneaux
avant de redémarrer.
Enlevez les vis
Attaches
Figure 13a
13
Joint
Figure 14
Figure 15
Pressez et maintenez
enfoncée cette patte sur le
connecteur, et séparez en
deux le connecteur.
