33
Décodage série et déclenchement UART/RS232
4 Appuyez sur la touche de fonction Base pour sélectionner Hex ou ASCII comme
5 Appuyez sur la touche de fonction Déclench. et configurez la condition de
560

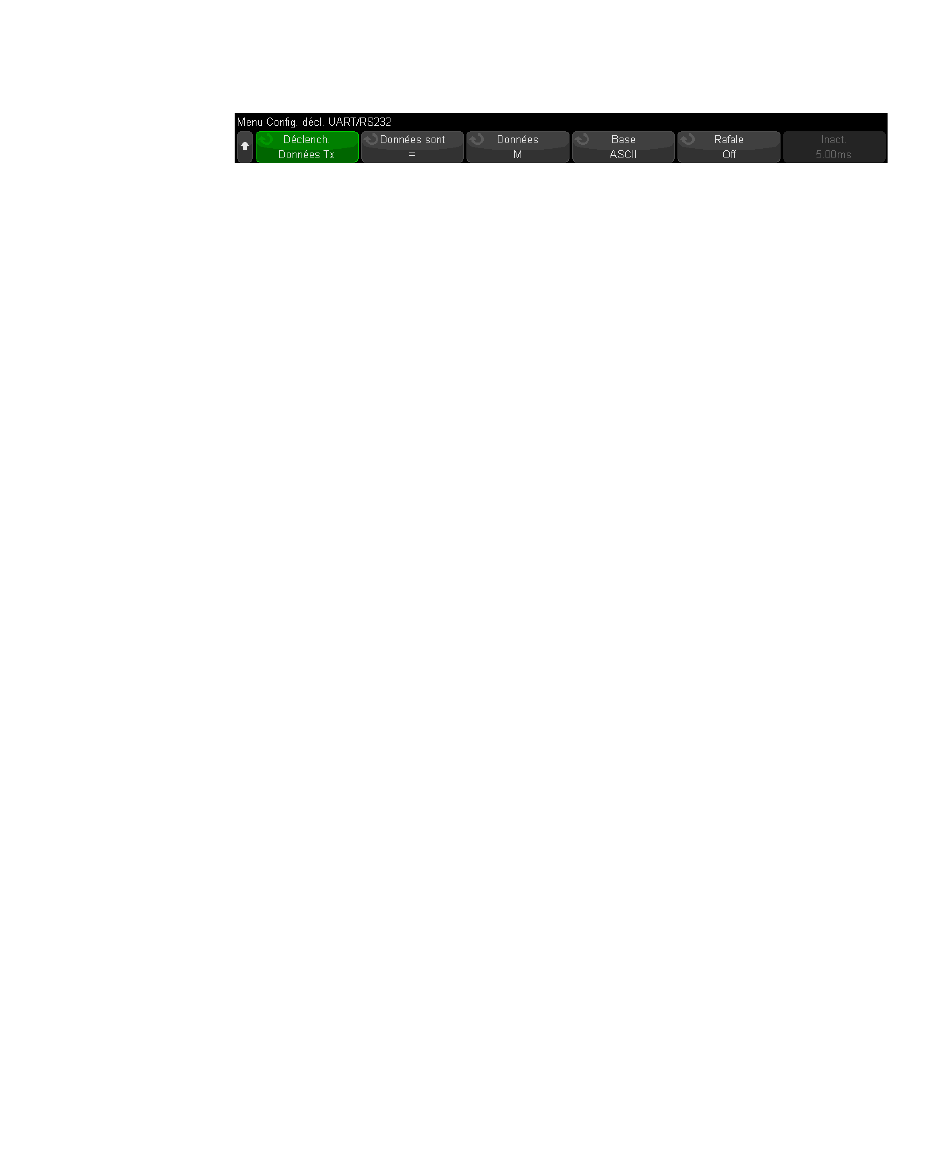

base affichée sur la touche de fonction Données dans le menu Config. décl.
UART/RS232.
Notez que le réglage de cette touche de fonction n'affecte pas la base
sélectionnée de l'affichage du décodage.
déclenchement de votre choix :
• Bit début Rx – L'oscilloscope se déclenche lorsqu'un bit de début survient sur
Rx.
• Bit fin Rx – L'oscilloscope se déclenche lorsqu'un bit d'arrêt survient sur Rx.
Le déclenchement se produira sur le premier bit d'arrêt. Cela sera effectué
automatiquement, que le dispositif testé utilise 1, 1,5 ou 2 bits d'arrêt. Il
n'est pas nécessaire de spécifier le nombre de bits d'arrêt utilisés par le
dispositif testé.
• Données Rx – L'oscilloscope se déclenche sur un octet de données que vous
spécifiez. A utiliser lorsque les mots de données du dispositif testé ont une
longueur de 5 à 8 bits (pas de 9ème bit d'alerte).
• Rx 1:Données – A utiliser lorsque les mots de données du dispositif testé ont
une longueur de 9 bits, y compris le bit d'alerte (le 9ème bit). Se déclenche
seulement lorsque le 9ème bit (bit d'alerte) est un 1. L'octet de données
spécifié s'applique aux 8 bits les moins significatifs (9ème bit d'alerte exclu).
• Rx 0:Données – A utiliser lorsque les mots de données du dispositif testé ont
une longueur de 9 bits, y compris le bit d'alerte (le 9ème bit). Se déclenche
seulement lorsque le 9ème bit (bit d'alerte) est un 0. L'octet de données
spécifié s'applique aux 8 bits les moins significatifs (9ème bit d'alerte exclu).
• Rx X:Données – A utiliser lorsque les mots de données du dispositif testé ont
une longueur de 9 bits, y compris le bit d'alerte (le 9ème bit). Se déclenche
sur un octet de données que vous aurez spécifié indépendamment de la
valeur du 9ème bit (bit d'alerte). L'octet de données spécifié s'applique aux 8
bits les moins significatifs (9ème bit (alerte) exclu).
• Des choix semblables sont disponibles pour Tx.
• Erreur parité Rx ou Tx – L'oscilloscope se déclenche sur une erreur de parité
basée sur la parité que vous avez définie dans le menu Configuration bus.
