5 Appuyez sur la touche de fonction Config bus pour accéder au menu
Oscilloscopes Keysight InfiniiVision série 3000T X Guide d'utilisation
Le niveau de tension de seuil est utilisé pour le décodage et devient le
niveau de déclenchement lorsque le type de déclenchement est défini sur le
décodage série NRZ.
c Appuyez sur la touche de fonction Baud et saisissez la vitesse de
transmission du signal NRZ de votre dispositif testé.
La vitesse de transmission peut être définie entre 5 kbits/s et 5 Mbits/s par
incréments de 100 bits/s.
Vous devez régler la vitesse de transmission sur celle du dispositif testé.
La vitesse de transmission par défaut est de 125 kbits/s.
d Appuyez sur la touche

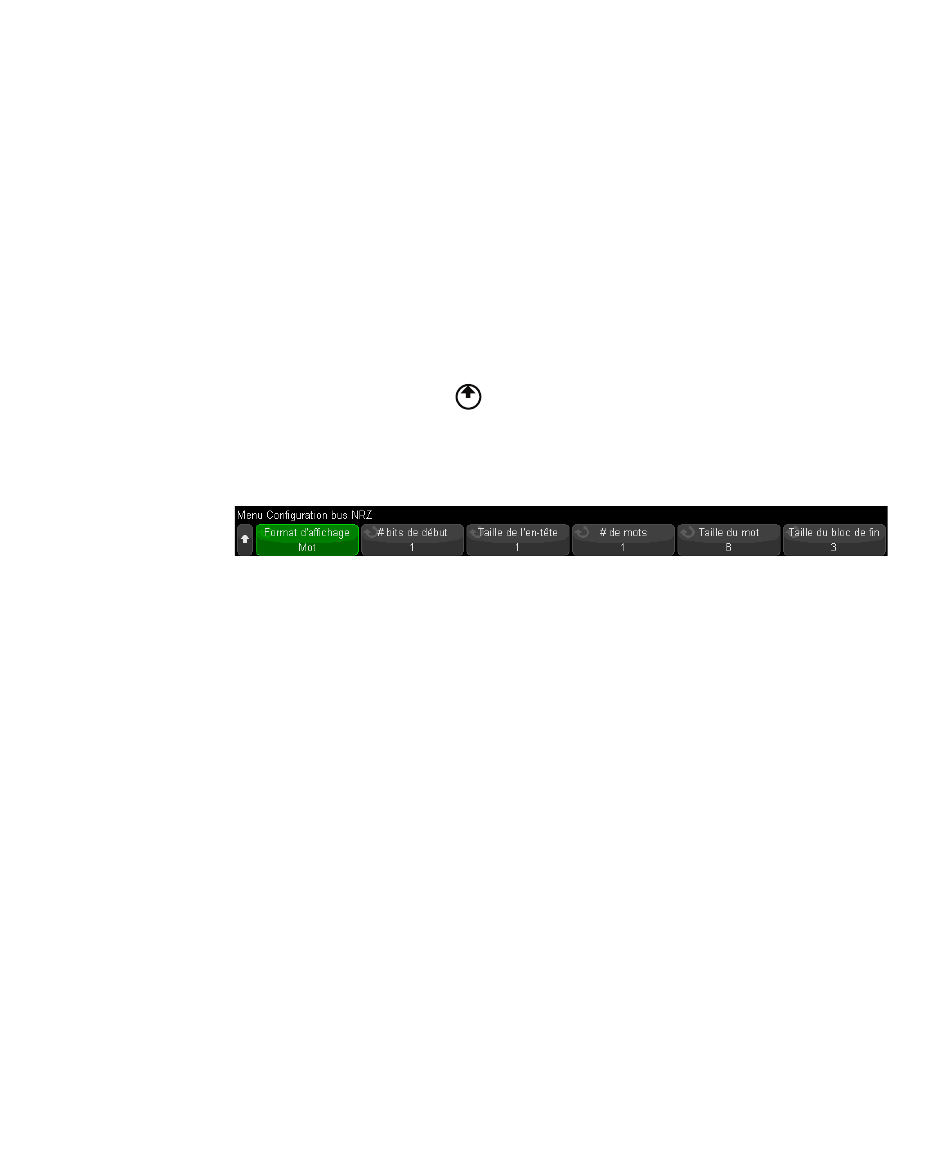

Configuration bus NRZ.
Dans le menu Configuration bus NRZ :
a Appuyez sur la touche de fonction Format d'affichage et sélectionnez le format
d'affichage :
• Mot : vous permet de séparer la trame en champs d'en-tête, de données
et de bloc de fin.
Avec le format Mot, vous avez le choix entre des bases de décodage en
hexadécimal, en décimal non signé et en ASCII. Le paramètre de base est
utilisé pour le Lister et la ligne de décodage et s'applique uniquement au
champ de données. Les champs en-tête et bloc de fin sont toujours
affichés en hexadécimal.
• Bit : affiche le contenu entier de la trame en tant que chaîne de bits.
Avec le format Bit, la trame entière est toujours affichée en binaire.
Décodage série et déclenchement Manchester/NRZ
Back/Up pour revenir au menu Décod série.
Back
