Corps
Souffleur
simple
LED
MOTEUR-2
Double
ventilateur
Monsoon Connect Guide d'utilisation, d'entretien et d'installation
AK9446BS Schéma
Noir
Blanc
LED LED LED
CORPS

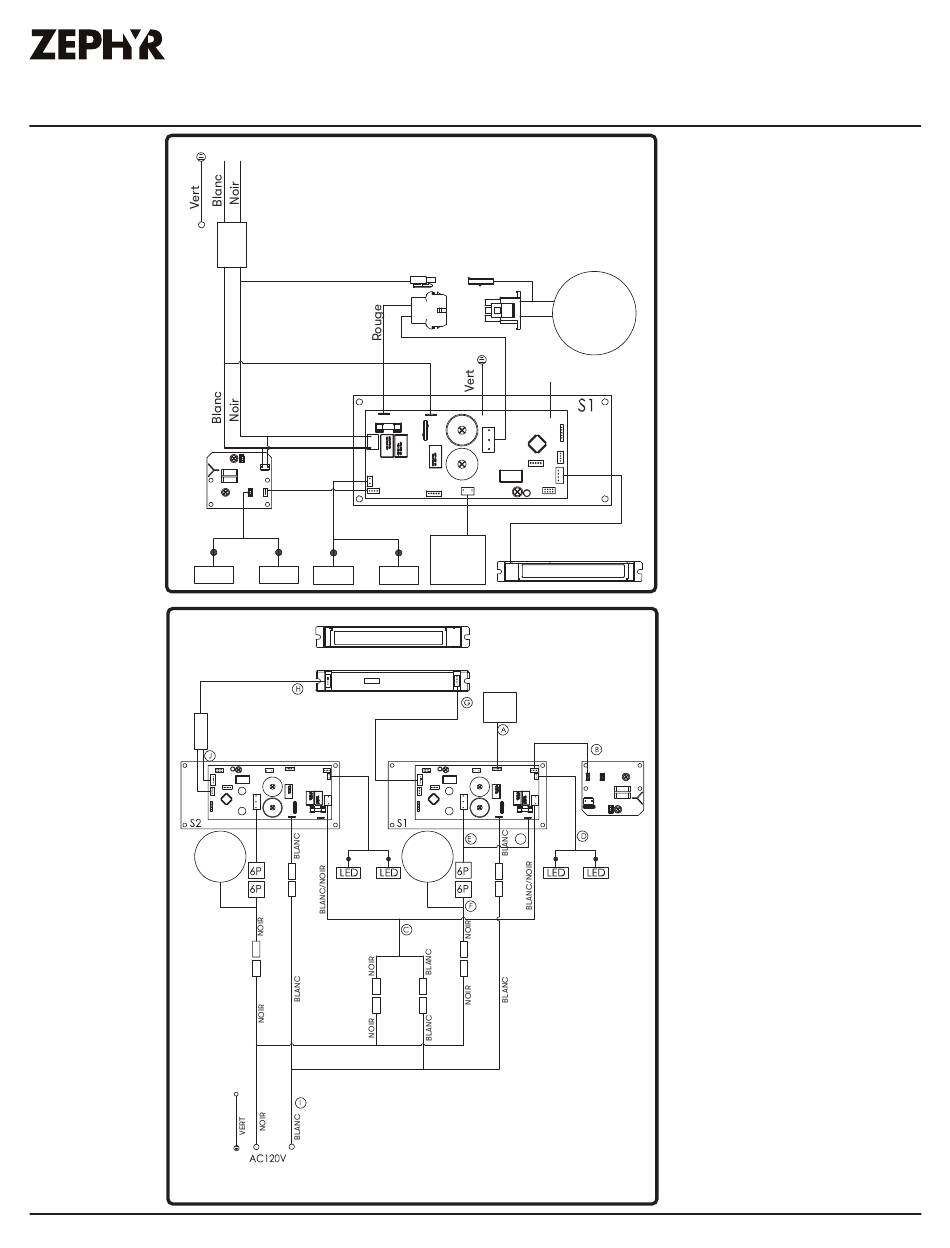

Schéma de câblage
Noir
Moteur
Corps
ANT
WIFI
WIFI
K
MOTEUR-1
A. Fil de connexion Wi-Fi
B. Fil de carte PCB de LED
C.Câble d'alimentation pour PCB d'extension
D.Câble d'alimentation pour PCB d'extension
E. Fil de connexion du ventilateur
F. Fil de connexion du ventilateur
G. Fil de connexion de contrôle
H. Circuit imprimé à double ventilateur pour
passer le fil
I. Cordon d'alimentation
J. Fil de connexion du double ventilateur
K. Fil de connexion du ventilateur
