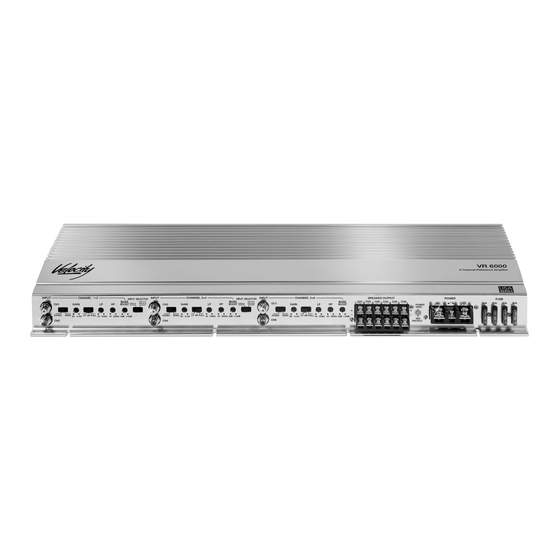

Velocity
Reference-Amplifier
VR 6000
Einbauanleitung / Bedienungsanleitung
Fitting instructions / Operating instructions
Instructions de montage / Mode d'emploi
Istruzioni di montaggio / Istruzioni d'uso
Inbouwinstrukties / Gebruiksaanwijzing
Monteringsanvisning / Bruksanvisning
Instrucciones de montaje / Instrucciones de manejo
Instruções de montagem / Instrução de serviço
Einführung (D)
Herzlichen Glückwunsch zum Kauf dieses hochwertigen Car Audio-
Verstärkers. Die für die neuen Velocity-Verstärker geleistete Entwick-
lungsarbeit bietet Ihnen vollendeten Musikgenuß in Ihrem Fahrzeug.
Unsere Velocity-Verstärker enthalten alle typischen Produktmerkmale
eines HighEnd-Verstärkers, beinhalten darüber hinaus aber auch noch
einige technische Highlights wie z.B.:
• 1-Ohm-Stabilität (nur bei Stereo-Mode) für niederohmige
Verstärkersysteme mit hoher Leistung
• Variable Frequenzweichen für Hoch- und Tiefpasseinstellung
• Variable Eingangsspannung 0,3 - 8 V
• Transistoren für Leistungsversorgung in MOSFET-Technologie
• Vergoldete Schraubanschlüsse für Lautsprecher- und
Spannungsversorgung
• Preamp-Out vergoldet
• Bass-Boost
• Verchromtes Verstärkergehäuse
Für eine bestmögliche Klangqualität empfehlen wir Ihnen den Einbau
Ihres neuen Velocity-Verstärkers durch einen autorisierten Velocity-
Händler sowie die Verwendung der dazugehörigen Velocity-Lautsprecher-
systeme. Sie bringen die Leistungsstärke Ihres Verstärkers erst richtig
zur Geltung.
Gestatten Sie uns abschließend noch ein Wort zum Thema Gesund-
heitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem
Fahrzeug, daß dauerhafte Schalldruckpegel oberhalb von
100 dB zu bleibenden Schädigungen des menschlichen Ohres bis hin
zum vollständigen Verlust des Gehörs führen können. Mit modernen
Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen
sind Schalldruckpegel von über 130 dB zu erreichen.
Weitere Informationen über unsere Velocity- Serie finden Sie auch
unter unserer Internet-Adresse http://www.velocity.de
Sicherheitshinweise
Einbau- und Anschlußvorschriften
Für die Dauer der Montage und des Anschlusses ist der Minuspol der
Batterie abzuklemmen.
Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarm-
anlagen, Bordcomputer, Wegfahrsperren) zu beachten.
In Hinsicht auf Unfallsicherheit muß die Velocity Endstufe professionell
befestigt werden. Die Montagefläche muß zur Aufnahme der beiliegen-
den Schrauben geeignet sein und sicheren Halt bieten.
Beim Bohren von Löchern darauf achten, daß keine Fahrzeugteile
(Batterie, Kabel, Sicherungskasten) beschädigt werden.
Der Amplifier wird an einem geeigneten Montageort z. B., unter den
Sitzen oder im Kofferraum montiert Fig. 1.
Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt
werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers
gewährleistet.
An scharfkantigen Löchern Kabeldurchführungen verwenden.
Lautsprecher mit 1-2-4 Ω Impedanz verwenden. Max. Belastbarkeit
(Musikleistung) beachten.
Lautsprecheranschlußkabel bis 16 mm
nicht an Masse schließen, nur die bezeichneten Klemmen verwenden.
Der Querschnitt des Plus und Minuskabels darf 16 mm
schreiten.
Das Pluskabel zwischen Batterie und Amplifier direkt an der Batterie
absichern.
8 622 401 877
2
verwenden. Lautsprecher
2
nicht unter-
