11. Protection contre les influences ambiantes

La condition pour garantir une fonction de sécurité durable et irréprochable est de protéger le système contre les corps
étrangers comme les copeaux, le sable, les grenailles, etc., qui peuvent pénétrer et rester bloqués à l'intérieur du boîtier.
Respectez les mesures suivantes :
Ì
Obturez les connexions non utilisées avec les caches prévus.
Ì
Vérifiez la fermeture correcte des caches d'obturation et serrer les vis de couvercle au couple de serrage nécessaire.
Ì
Couvrez l'appareil en cas de travaux de peinture.
12. Éléments de commande et de signalisation

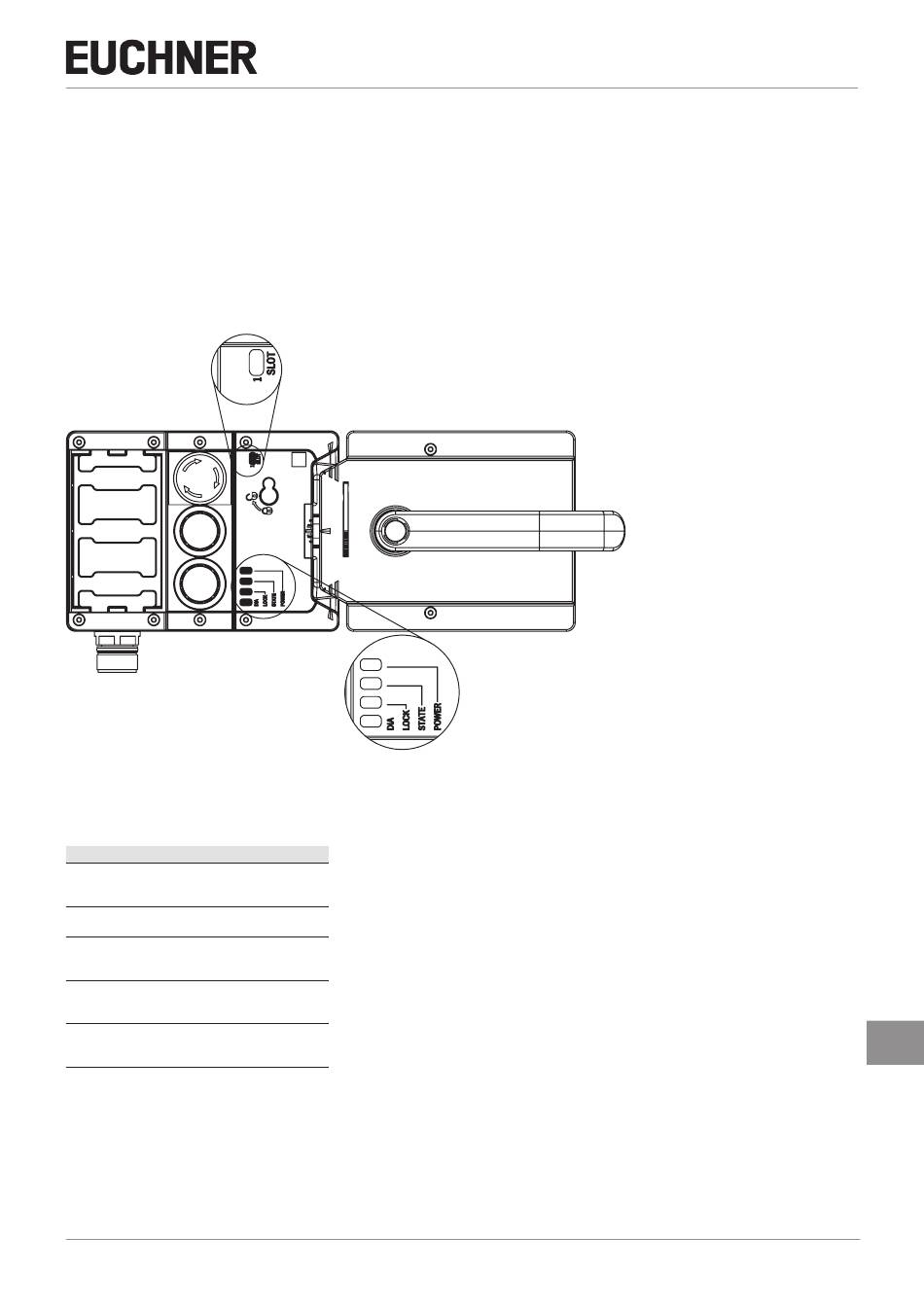

Figure 18 :
Éléments de signalisation et de commande
LED
Description
S'allume si l'alimentation
POWER
en tension est correcte
Couleur : verte
Indique l'état de l'appareil
STATE
Couleur : verte
Indique l'état de l'interver-
LOCK
rouillage
Couleur : jaune
Indique une erreur ou un
DIA
défaut
Couleur : rouge
Indique le statut du
SLOT 1
sous-module
Couleur : rouge / verte
2500233-02-10/19 (trad. mode d'emploi d'origine)
MGB2-L1...-BR.-... / MGB2-L2...-BR.-... et MGB2-L1...-BP.-... / MGB2-L2...-BP.-...
Mode d'emploi Systèmes de sécurité
FR
27
