Mode d'emploi Systèmes de sécurité
MGB2-L1...-BR.-... / MGB2-L2...-BR.-... et MGB2-L1...-BP.-... / MGB2-L2...-BP.-...
8. Déblocage manuel
Dans certaines situations, il est nécessaire de débloquer manuellement l'interverrouillage (par ex. en cas de dysfonctionne-
ments ou en cas d'urgence). Après déblocage, il est préconisé d'effectuer un contrôle de fonctionnement.
Vous trouverez des informations complémentaires dans la norme EN ISO 14119:2013, paragr. 5.7.5.1. L'appareil peut
présenter les fonctions de déblocage suivantes :
8.1.
Déverrouillage auxiliaire et déverrouillage auxiliaire à clé (pouvant être ajouté ultérieurement)
En cas de problème, le déverrouillage auxiliaire permet de débloquer l'interverrouillage, quel que soit l'état de l'électroaimant.
L'actionnement du déverrouillage auxiliaire provoque la désactivation des sorties de sécurité
sécurité
pour générer un ordre d'arrêt.
La sortie de signalisation OL est désactivée, OD / OT indique l'état actuel du protecteur. Après le réarmement du déverrouil-
lage auxiliaire, ouvrir puis refermer le protecteur. L'appareil fonctionne alors de nouveau en mode normal.
8.1.1. Actionnement du déverrouillage auxiliaire
1. Retirer l'étiquette ou la percer.
2. Dévisser la vis de protection.
3. À l'aide d'un tournevis, faire pivoter le déverrouillage auxiliaire dans le sens de la flèche sur .
L'interverrouillage est débloqué.
¨
1

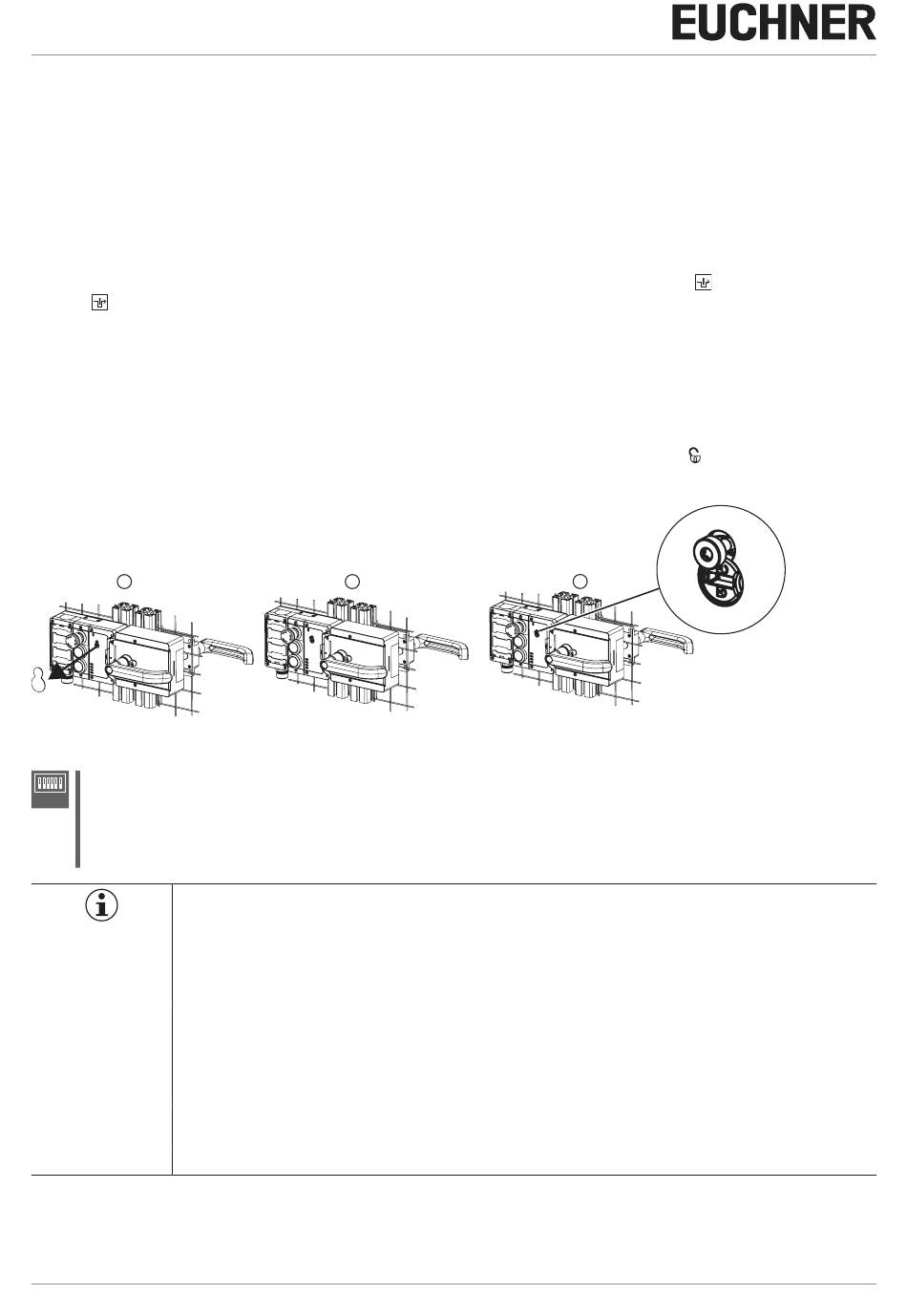

Figure 6 :
Déverrouillage auxiliaire
Ì
Si le contrôle de déverrouillage est activé, le système passe en mode de défaut permanent en cas d'actionne-
ON
ment du déverrouillage auxiliaire. Se reporter au Tableau des états du système, état Séquence de signalisation
OFF
DIP
erronée (DIA rouge, Lock clignote 1 fois).
Ì
Le système peut ne pas passer en mode de défaut permanent en cas d'actionnement très lent du déverrouillage
auxiliaire.
Important !
Ì
La réinitialisation du déverrouillage auxiliaire doit être réalisé au niveau du système de commande,
par ex. au moyen d'un contrôle de plausibilité (le statut des sorties de sécurité ne correspond pas
au signal de commande de l'interverrouillage). Voir EN ISO 14119:2013, paragr. 5.7.5.4.
Ì
Le déverrouillage auxiliaire ne constitue pas une fonction de sécurité.
Ì
Le fabricant de la machine doit choisir et mettre en œuvre un déverrouillage approprié (déverrouil-
lage interne, molette de déverrouillage de secours, etc.) pour un cas d'application concret. Il faut
pour cela réaliser une évaluation des risques. Il sera sans doute nécessaire de prendre en compte
les prescriptions d'une norme produit.
Ì
Il convient de vérifier son bon fonctionnement à intervalles réguliers.
Ì
Défaillance de la fonction de déverrouillage en cas d'erreur de montage ou d'endommagements
lors du montage. Après chaque montage, contrôlez le fonctionnement du déverrouillage.
Ì
Respectez les consignes des éventuelles fiches techniques jointes.
8.1.2. Actionnement du déverrouillage auxiliaire à clé
Sur les appareils avec déverrouillage auxiliaire à clé (pouvant être ajouté ultérieurement), il suffit de tourner la clé pour
débloquer. Fonctionne comme le déverrouillage auxiliaire. Pour le montage, voir la feuille jointe concernant le déverrouillage
auxiliaire à clé.
16
2
. Utilisez les sorties de
3
(trad. mode d'emploi d'origine) 2500233-02-10/19
