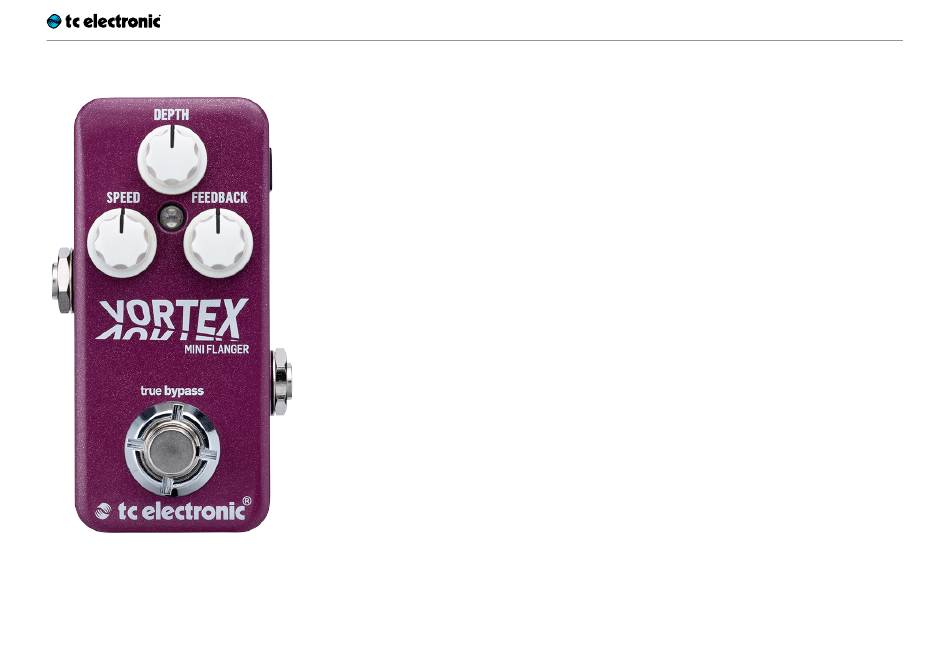

Vortex Mini Flanger
Vortex Mini Flanger – Manuel (2014-05-14)
Power / Activation et
désactivation de l'effet
Prise d'alimentation
Pour allumer votre pédale, connectez une ali-
mentation sur sa prise d'alimentation.
La prise d'alimentation de votre pédale d'effet TC
Electronic est une fiche standard 5,5 / 2,1 mm DC
(centre = négatif).
Votre pédale d'effet TC Electronic nécessite une
alimentation 9 V fournissant 100 mA ou plus (non
fourni).
Pour minimiser les ronflements, utilisez une ali-
mentation électrique avec sorties isolées.
Footswitch
– Pour activer l'effet, appuyez sur le switch.
– Pour désactiver l'effet, appuyez de nouveau
sur le switch.
Entrées, sorties et commandes
Entrées et sorties audio
Entrée audio
Les entrées audio sur le côté droit de cette pé-
dale sont des jacks standard ¼" (mono/TS).
– Branchez votre guitare à l'entrée audio sur le
côté droit de votre pédale en utilisant un câble
jack mono ordinaire ¼".
Sortie audio
La sortie audio sur le côté gauche de cette pé-
dale est un jack standard ¼" (mono/TS).
– Connecter la sortie audio de votre pédale vers
l'appareil suivant dans la chaîne du signal à
l'aide d'un câble jack ordinaire ¼" mono.
16
