Gestion des assets avec SIMATIC Maintenance Station
1.3 Mise en oeuvre et application de SIMATIC Maintenance Station

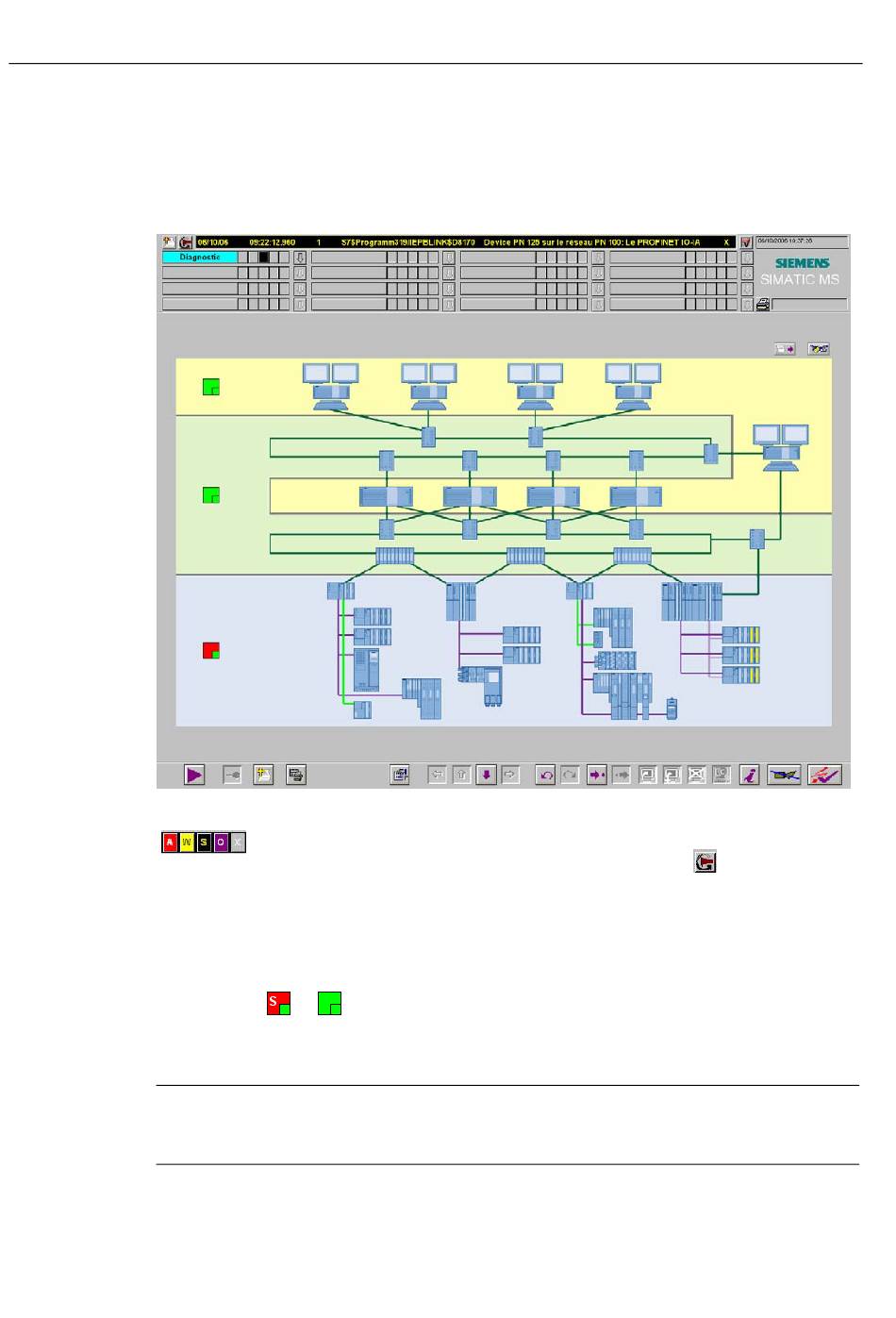

Vue d'ensemble et bandeaux de supervision
Les vues de diagnostic de Maintenance Station sont organisées de manière hiérarchique.
Au démarrage de Maintenance Station, la vue d'ensemble s'affiche. Dans la hiérarchie des
vues de diagnostic, il s'agit de la vue de niveau le plus élevé qui fournit un aperçu global de
l'état actuel de l'installation quant à la maintenance.
Le message de diagnostic le plus récent s'affiche dans ce que l'on appelle le bandeau de
supervision placé au bord supérieur de l'écran. Les signalisations groupées
subordonnés. La signalisation groupée ou la fonction "Loop in Alarme"
sauter dans la vue de diagnostic du composant pour lequel le message de diagnostic actuel
est émis. En présence de plusieurs messages de diagnostic, c'est la vue de diagnostic la
plus élevée dans la hiérachie qui s'affiche et dans laquelle l'état de tous les messages de
diagnostic existants est visible.
La vue d'ensemble représente les secteurs des stations PC, des composants réseau et des
objets AS dans une couleur différente. Pour chaque secteur, l'état actuel est afiché, p. ex.
par les icônes
Un clic sur l'une des icônes affiche la vue correspondante du secteur et fournit à l'utilisateur
une vue d'ensemble de l'état de maintenance correspondant.
Remarque
Pour le message sélectionné, la fonction "Loop in Alarme" entraîne un passage à la vue de
diagnostic présentant l'environnement de la cause du message.
1-6
résument les états de tous les composants des niveaux hiérarchiques
ou
.
permettent de
SIMATIC Maintenance Station
Manuel d'utilisation, 11/2006, A5E00901993-01
