Manual / Bedienungsanleitung / Mode d'emploi

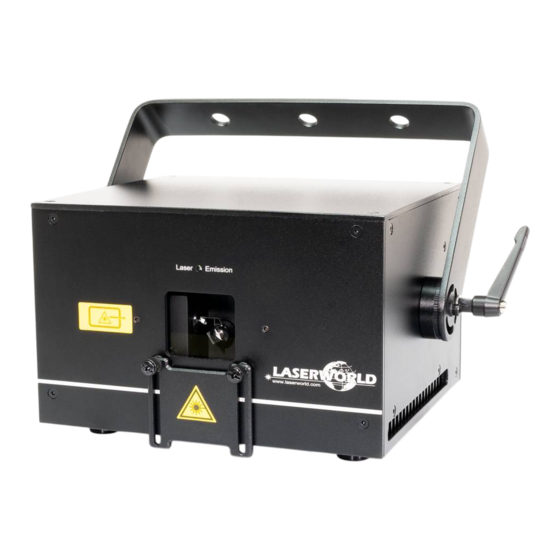

Diode Series
DS-1000RGB | DS-2000RGB | DS-3000RGB
DS-1800G | DS-3000G
DS-1600B | DS-5500B
Please spend a few minutes to read this manual fully
before operating this laser!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig
vor Inbetriebnahme dieses Showlasersystems!
Avant d'utiliser cet appareil pour la première fois nous vous recommandons
de lire cette notice d'utilisation!
English
Deutsch
Français
05/2019
Table des Matières
loading

Manuels Connexes pour Laserworld Diode Série

Sommaire des Matières pour Laserworld Diode Série

  • Page 1 Manual / Bedienungsanleitung / Mode d‘emploi Diode Series DS-1000RGB | DS-2000RGB | DS-3000RGB DS-1800G | DS-3000G DS-1600B | DS-5500B Please spend a few minutes to read this manual fully before operating this laser! Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor Inbetriebnahme dieses Showlasersystems! Avant d’utiliser cet appareil pour la première fois nous vous recommandons de lire cette notice d’utilisation! English...
  • Page 2 Manual: Diode Series Network Control: For network control (connecting the device to a Computer) please have a look at chapter 9 „Operation Modes“ -> 4. „Network operation“ Netzwerkbetrieb: Informationen zum Netzwerkbetrieb (Verbin- dung mit dem Computer) finden Sie unter: Kapitel 9 „Betriebsmodi“ -> 4. „Netzwerkbetrieb“ Contrôle du réseau : Pour le contrôle du réseau (connexion du péri- phérique à...
  • Page 3 Laserworld (Switzerland) AG reserves the right to make modifications to its products. This manual and its content have been made with due care but Laserworld (Switzerland) AG cannot however, take any res- ponsibility for any errors, omissions or any resulting damages forthwith. The brands and product names mentioned in this manual are trade marks or registered trade marks of their respective owners.
  • Page 46 Manuel: Série Diode Table des matières: Contenu et informations Avertissements d’usage et précautions avant d’utiliser cet appareil Démarches pour la mise en service, mesures de précaution Instructions de sécurité pour le travail avec l’appareil Soin et entretien Description de l’appareil et mesures de sécurité Comment brancher l’appareil Fonctionnement général Modes d’opérations...

  • Page 47: Contenu Et Informations

    7. Protéger le laser de l’humidité et des projections d’eau. Aucune bouteille contenant un liquide ne doit être posée sur l’appareil ou à proximité. En cas de rupture du sigle de garantie, Laserworld décline toute responsabilité et votre appareil ne sera dès lors plus sous garantie! 3.

  • Page 48: Instructions De Sécurité Pour Le Travail Avec L'appareil

    à l’abri de secousses. environ 30 minutes si la tempéra- Laserworld propose différentes solutions ture de l’appareil est acceptable ou de protection du matériel (flightcase) s’il vaudrait mieux trouver une place •...

  • Page 49: Description De L'appareil Et Mesures De Sécurité

    être exemptes de poussières vice ne seront pas pris en charge par la pour éviter tout risque de surchauffe de garantie Laserworld. 6. Description de l’appareil et mesures de sécurité Merci de lire le mode d’emploi avant l‘usage de l‘appareil laser!
  • Page 50 Manuel: Série Diode DS-1000RGB Miroitement X / Y Microphone Réglage de la sen- Interrupteur DIP switch sibilité du micro général Scan Safety Interrupteur à clé Interlock LAN / ShowNET Sortie Interlock Entrée DMX Alimentation électrique Sortie DMX Entrée ILDA Point d‘accroche Sortie ILDA pour élingue de sécurité...

  • Page 51: Fonctionnement Général

    Sur la face arrière du projecteur se situe un fusible. Si le fusible venait à se déclencher, veuillez le remplacer par un nouveau fusible. Si le problème persiste, veuillez contacter votre revendeur ou le service après-vente de Laserworld. Fonction de sécurité par défaut L‘appareil laser possède une „Scan Safety“...
  • Page 52 ILDA sur la carte SD interne, veuillez télécharger le logiciel d’administration « Admin tool » ici : https://www.laserworld.com/shownet_mainboard Lancez le fichier « ShowNET-Admin_Tool.exe » chaque fois que ce mode d’emploi fait référence au logiciel d’administration / Admin Tool.
  • Page 53 Manuel: Série Diode Utilisez un câble Ethernet standard (norme RJ45) pour connecter le port LAN du pro- jecteur laser à votre ordinateur. Les switchs / HUB réseaux peuvent être utilisés pour con- necter plusieurs projecteurs à la fois à votre ordinateur de contrôle. Le logiciel peut être téléchargé...
  • Page 54 SD! Si vous souhaitez changer la carte microSD à l‘intérieur du boîtier, veuillez contacter le service après-vente de Laserworld. En raison du grand nombre de cartes micro SD disponibles sur le marché, il n’est pas garanti que toutes les cartes soient compatibles avec la carte mère du système laser.
  • Page 55 Manuel: Série Diode Mode autonome / Mode automatique / Mode de lecture Réglage DIP Switch switch On (1) / Off (0) En mode autonome, les fichiers ILDA sur la carte SD intégrée sont déclenchés automati- quement. Ce mode de fonctionnement est particulièrement adapté à la démonstration ou aux installations laser fixes.
  • Page 56 Manuel: Série Diode Maitre-esclave en mode musical Réglage de l’appareil Maitre : switch On (1) / Off (0) Réglage des appareils esclaves : switch On (1) / Off (0) Pour que les mêmes effets apparaissent sur toutes les unités connectées, il est nécessaire d’avoir les mêmes motifs définis sur toutes les cartes SD à...
  • Page 57 Manuel: Série Diode Cliquez sur «Store Data» pour enregistrer les modifications. Cliquez deux fois sur «OK» et attendez qu’une autre fenêtre demandant de redémarrer l’interface ShowNet s’ouvre. Pour ce faire, éteignez puis rallumez le système laser. Voir les détails sur le mode DMX ci-dessous pour plus d‘informations : Modes DMX switch Binary DMX...
  • Page 58 Manuel: Série Diode (1) Mode DJ Pour obtenir une sortie laser, le canal DMX 1 doit avoir une valeur supérieure à 0 (recom- mandé : 64 à 192). Canal Mode Valeur Fonction / descriptif 1 Intensité Laser éteint 1 - 255 Intensité...
  • Page 59 Manuel: Série Diode Canal Mode Valeur Fonction / descriptif 12 Effets de couleur 0 - 127 Effet de fondu de couleur lisse jusqu’à effet de étendus recoloriage. La valeur du canal 1 doit être >15 ! 128 - 192 Blocage de l‘effet de couleur à l‘effet de re- coloriage.
  • Page 60 Manuel: Série Diode (2) Mode Professionnel Canal Mode Valeur Fonction / descriptif 1 Intensité Prof. Laser éteint 1 - 255 Intensité croissante (pleine puissance = 255) 2 Sélection des motifs Prof. Blackout (fichier 000.ild ne doit pas exister) 1 - 255 Affichage des animations ILDA de la carte SD : 1 = 001.ild 2 = 002.ild;...
  • Page 61 Manuel: Série Diode Canal Mode Valeur Fonction / descriptif 17 Strobe Prof. 0 - 15 Aucun effet de strobe 16 - 255 Effet strob (vitesse croissante) 18 Vitesse de scan Prof. 0 - 15 Valeur par défaut 16 - 255 Vitesse de scan croissante (de 5kpps à...
  • Page 62 Manuel: Série Diode Contrôle via réseau Important : Seules les interfaces ShowNET et potentiellement un contrôleur ArtNet doivent être utilisées sur le même réseau. Évitez d’utiliser d’autres périphériques réseau sur le même réseau. Eviter les problèmes de connectivité, Troubleshooting : - Assurez-vous qu‘aucun pare-feu ne bloque le trafic réseau entre l‘ordinateur et l’interface ShowNet / le projecteur équipé...
  • Page 63 Manuel: Série Diode Mode AutoIP Réglage DIP Switch switch On (1) / Off (0) Dans ce mode, l‘adresse IP est négociée automatiquement sans avoir besoin d‘un serveur DHCP. Un ordinateur Windows avec AutoIP activé est nécessaire pour utiliser cette fonc- tionnalité.
  • Page 64 Manuel: Série Diode Streaming ILDA L’interface Laserworld ShowNET peut servir d’extension de portée pour les signaux ILDA en transformant un signal ILDA entrant sur l’interface ILDA IN (ShowNet en mode émet- teur) en un signal réseau UDP standard et en reconvertissant ce signal en signal ILDA standard via une interface ShowNet (en mode récepteur).
  • Page 65 Le projecteur laser ne fonctionnera pas si le connecteur interlock n’est pas branché au projecteur. En cas de problèmes ou pour davantage d’informations et d’instructions con- cernant l’interface Pangolin FB4, veuillez-vous référer au mode d’emploi. Il est disponible ici : https://www.laserworld.com/fb4-manual Afficheur full couleur OLED Carte microSD / jusqu’à 64Go Embase pour con- Bouton rotatif poussoir pour sé-...
  • Page 66 Veuillez-vous renseigner sur notre site internet ou auprès de votre marchand. Pour les questions liées au service, demandez à votre marchand ou adressez-vous à Laser- world. Utilisez uniquement des pièces de rechange Laserworld. Nous nous réservons le droit d’effectuer des modifications, améliorations à ce mode d’emploi. Laserworld décline toute res- ponsabilité...
  • Page 67 Manual: Diode Series Technical data / Technische Daten / caractéristiques techniques Laser sources: Diodes only Laserquellen: Ausschließlich Dioden Sources laser: Diodes uniquement Laser class: Laserklasse: Classe laser: Scanner: 30 kpps@8° Scan angle: Strahlauslenkung: 45° max. Angle de balayage: ILDA, DMX, Stand-alone, Sound-to-Light, Master-Slave ILDA, DMX, Automodus, Musikmodus, Master-Slave Operation modes: ILDA, DMX, mode auto, mode musical, Maître-Esclave...
