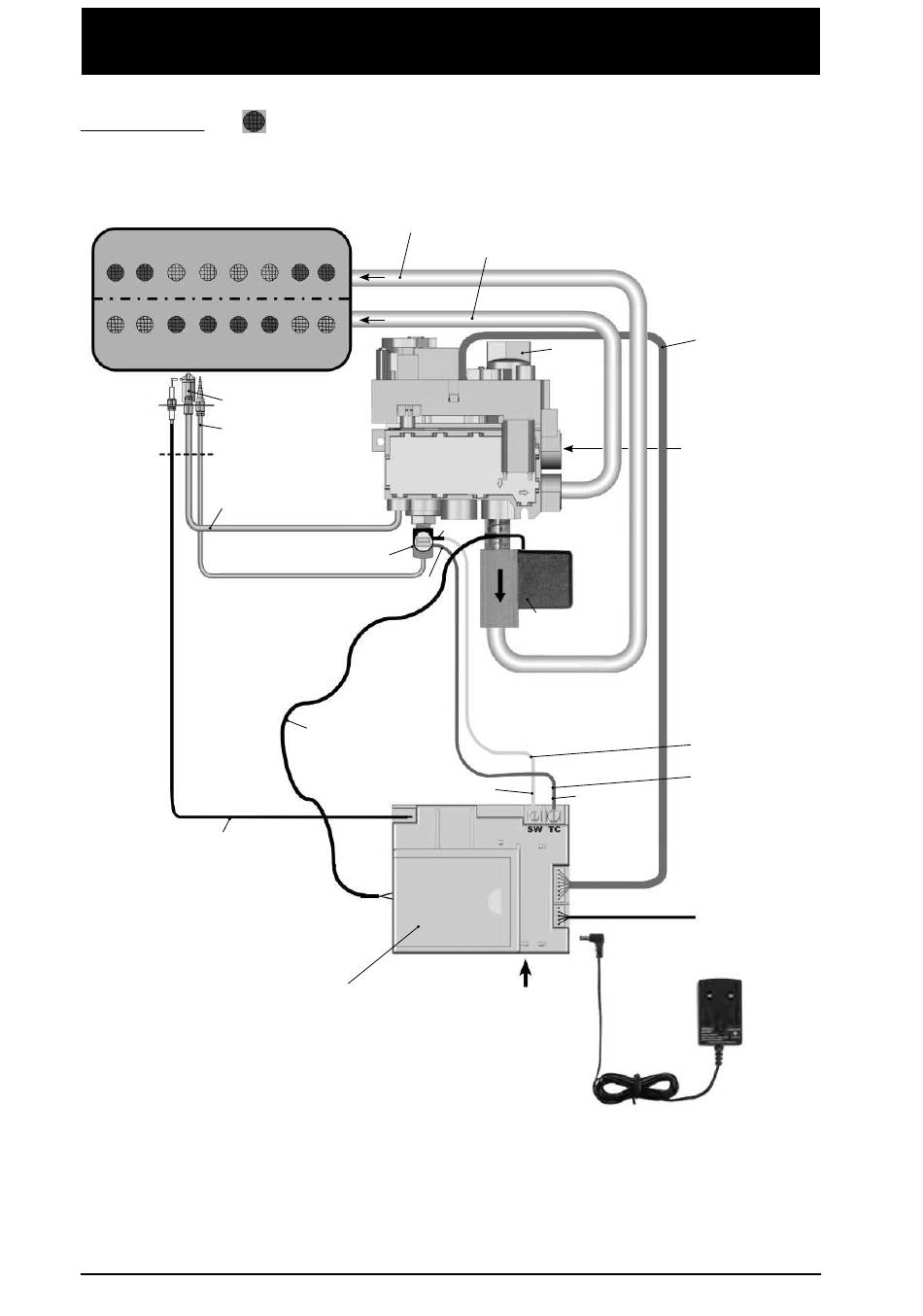

DIAGRAMME ELECTRICITE ET GAZ
Brûleur double:
"
Brûleur arrière
"
Brûleur avant
Brûleur de la veilleuse
Thermocouple
Tuyau de gaz du brûleur
de la veilleuse
Interrupteur de thermocouple
Câble d'allumage (Piezo)
Bellfi res
: Motif de perforations "Centre Fire" Brûleur double.
Tuyau de gaz au "Brûleur arrière"
"
"
BLOC DE
RÉGULATEUR
DE GAZ
"rouge"
Câble à deux fi ls
AUX
Récepteur
(avec compartiment
pour 4 piles AA)
68
Tuyau de gaz au "Brûleur avant"
Contrôle-
moteur
"noir"
Vanne de gaz
" "
Brûleur arrière
"jaune"
"rouge"
Bouton de réinitialisation
("RESET")
Instructions d'installation
Câble de
raccord
8 fi ls
Raccord à
l'alimentation
de gaz
Câble SW
Thermoélectrique
Câble TC
Thermoélectrique
Câble de raccord
pour opération
externe (option)
(I.e. système
Domotique)
Adaptateur
pour courant
alternatif
110 VAC
(option)
