ATTENTION
Courber le tuyau avec le plus grand soin. S'assurer qu'il est courbé et non tordu. En cas d'un tuyau
tordu: remplacez tout le tuyau ou la partie pliée, car ce pliage peut causer une fuite du liquide de
refroidissement et le climatiseur peut tomber en panne.
9.

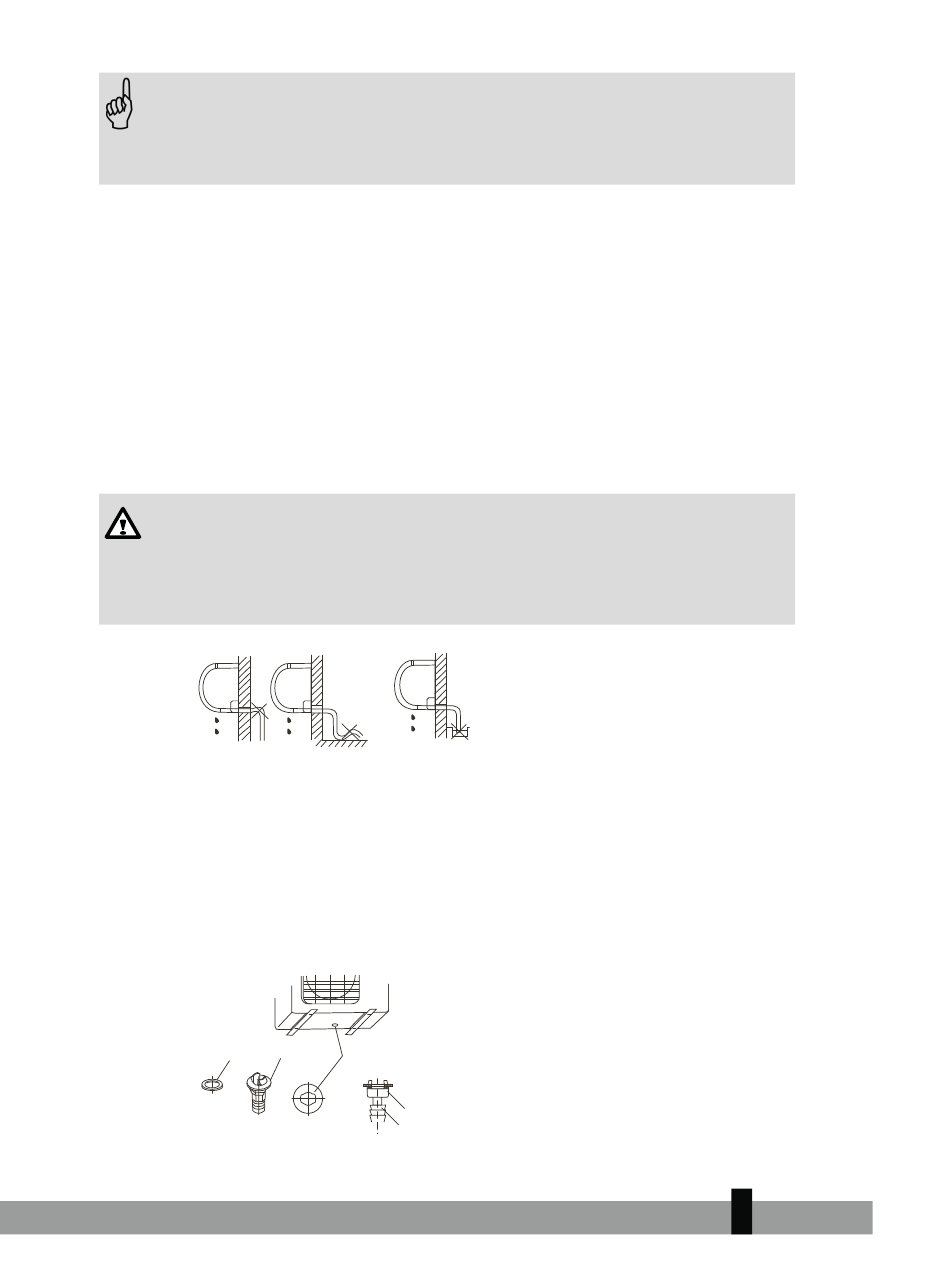

BRANCHEMENT DE L'ÉVACUATION DE L'EAU DE CONDENSATION (pour les
modèles SC40xx)
9.1
Branchement de l'évacuation de l'eau de condensation de l'unité inté-
rieure.
Branchez le tube d'évacuation de l'eau de condensation fourni en glissant le tuyau sur le raccord de l'unité
intérieure. Assurez-vous que le tube d'évacuation de l'eau de condensation soit toujours incliné, et ne sus-
pendez pas l'extrémité dans l'eau. Cf. Illustration 15.
Passez toujours le tube d'évacuation de l'eau de condensation sous les tuyaux de refroidissement afin
d'éviter que le bac de réception d'eau puisse déborder.
MISE EN GARDE
• S'assurer que le flexible de drainage est situé en bas du faisceau de tuyaux. S'il est placé en
haut, l'eau de drainage risque de se répandre dans l'unité.
• Installer le flexible de drainage en pente sur toute la longueur afin de s'assurer que l'eau
condensée sera drainée de manière régulière.
Éviter toute remontée du flexible qui
bloquerait le flux d'eau.
Fig. 15
9.2
Branchement de l'évacuation de l'eau de condensation de l'unité exté-
rieure.
Posez le joint d'étanchéité sur le tube d'évacuation, puis insérer le joint dans l'ouverture ménagée dans le
capot inférieur de l'unité extérieure. Faire tourner à 90 ° pour assembler les éléments de manière sécurisée.
Raccorder le joint de drainage à l'extension du flexible de drainage (non livrée) afin que l'eau condensée
qui se dégage lorsque le climatiseur fonctionne en mode chauffage puisse s'évacuer (illustration 16).
Garniture
Ne pas placer l'extrémité du
flexible dans de l'eau.
Joint de
Ouverture dans le
drainage
capot inférieur de
l'unité extérieure
Garniture
Flexible de drainage
Fig. 16
