3.
Commutateur de taux de débit d'air
Le taux de débit d'air peut se régler sur divers modes "
[Faible];
"
" , [Fort];
"
FRESH UP", [RENOUVELLEMENT faible];
"
FRESH UP", [RENOUVELLEMENT fort].
Sans option de "renouvellement"
Quand ce mode n'est pas choisi, le volume d'air du dehors
importé dans la pièce équivaut à celui d'air de la pièce évacué
au dehors.
Option de "renouvellement"
•
En cas de réglage sur "renouvellement de
l'approvisionnement en air": le volume d'air du
dehors importé dans la pièce est supérieur à
celui d'air de la pièce évacué au dehors.
(Ce mode de fonctionnement évite d'importer
dans la pièce les odeurs et l'humidité de
cuisines ou de toilettes.)
•
En cas de réglage sur " renouvellement de
l'évacuation d'air " : le volume d'air de la pièce
évacué au dehors est supérieur à celui d'air du
dehors importé dans la pièce.
(Ce mode de fonctionnement évite de faire
flotter dans les couloirs les odeurs et les
bactéries d'un hôpital.)
4.
Commutateur de mode de ventilation
A
"
" (Automatique) Mode.
(
(
Où le senseur de température de l'élément opte
automatiquement entre deux types de ventilation:
[Contournement] ou [Échange de chaleur].
"
" (Échange de chaleur) Mode.
Où l'air passe par l'élément échangeur de chaleur,
amenant une ventilation avec [Échange de chaleur
total].
"
" (Contournement) Mode.
Où l'air contourne l'élément échangeur de chaleur,
amenant une ventilation de [Contournement].
5.
Indication de la méthode de commande du fonctionnement:
Indication pouvant s'afficher quand le fonctionnement des HRV
est lié aux climatiseurs.
Tant que cette indication est affichée, il n'est pas possible de
faire marche/arrêt avec la télécommande de HRV.
6.
Indication d'attente de fonctionnement:
Indique le fonctionnement en prérafraîchissement/préchauffage.
L'élément est à l'arrêt et commencera à fonctionner une fois
l'opération de prérafraîchissement/préchauffage achevée.
Le
fonctionnement
en
implique un délai du fonctionnement des HRV, durant le
lancement de climatiseurs reliés, avant les heures de bureau,
par exemple.
Durant cette période, la charge de rafraîchissement ou de
chauffage est réduite, de façon à amener rapidement la pièce à
la température choisie.
7.
Indication de commande centralisée:
Indication pouvant s'afficher quand est relié au HRV une
télécommande pour les climatiseurs ou un instrument de
commande centrale.
Tant que cette indication est affichée, il se peut que ni marche/
arrêt ni fonctionnement sur minuterie ne puissent s'effectuer
avec la commande à distance de HRV.
8.
Indication de nettoyage du filtre à air
Quand l'indication "
" s'affiche, nettoyer le filtre.
9.
Bouton de remise à zéro du signal de filtre
10. Bouton d'inspection
Bouton à utiliser uniquement pour l'entretien. À ne pas utiliser
en temps normal.
Manuel d'utilisation
3
FRESH UP
FRESH UP
A
(
prérafraîchissement/préchauffage
Comment faire fontionner sur minuterie
" ,
11. Appuyer sur le bouton "
"
".
L'indication affichée change avec chaque pression sur le bouton,
comme indiqué ci-dessous.
"
"
12. Appuyer sur le bouton "
Avec chaque pression sur "
Avec chaque pression sur "
13. Appuyer sur le bouton "
La programmation est alors finie.
Soit "
" soit "
Une fois la programmation finie, le temps restant s'affiche.
Pour annuler le fonctionnement sur minuterie, enfoncer une fois
encore le bouton "
L'indication disparaît.
Fonctionnement de l'unité HRV en utilisant la télécom-
mande de l'appareil de climatisation du système VRV
(
TEST
11
4
3
TEST
10

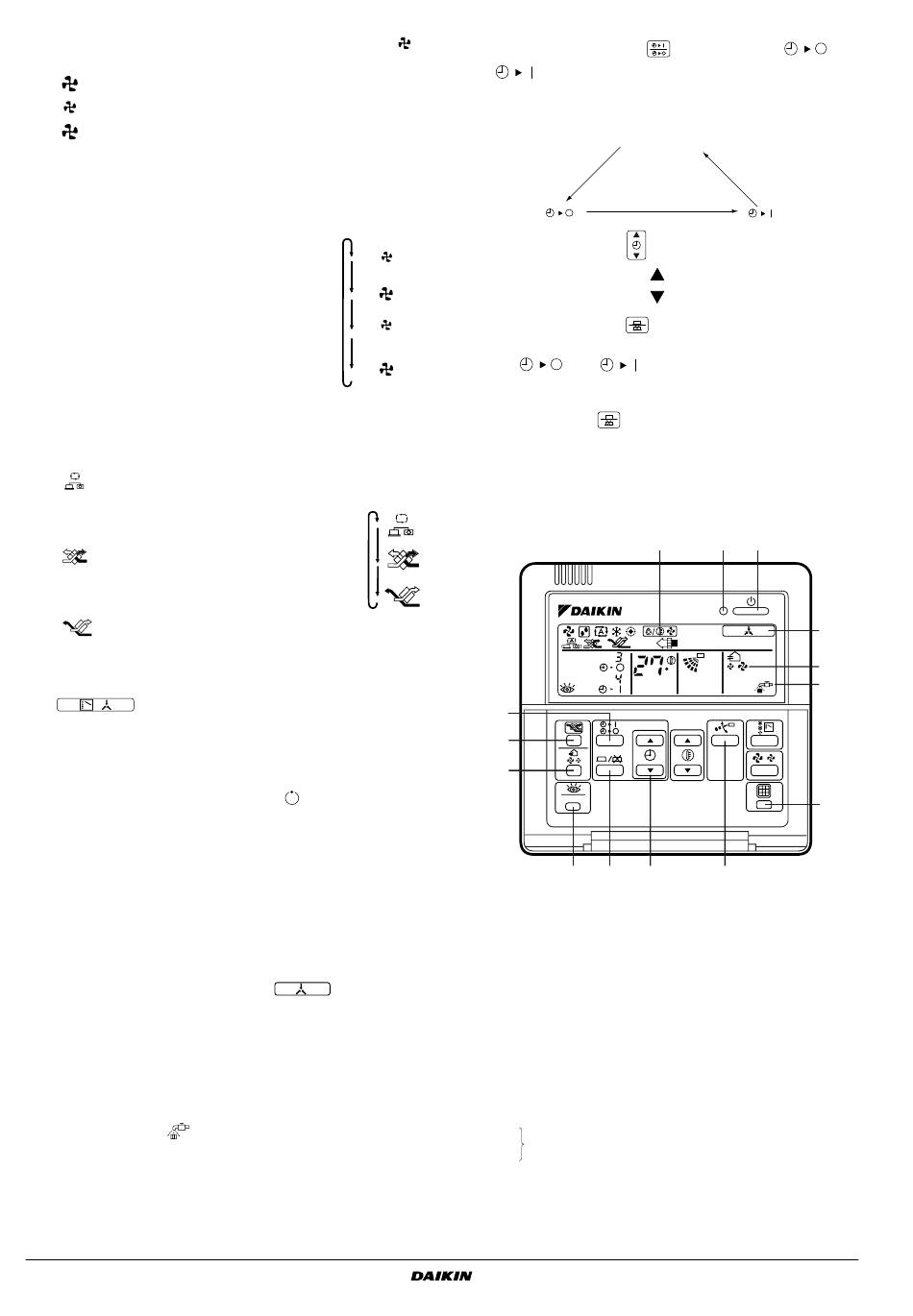

BRC1C51, 61, 517: Télécommande pour VRV
1
Voyant de marche
2
Bouton marche/arrêt
3
Commutateur de taux de débit d'air
4
Commutateur de mode de ventilation
5
Signe indicatif de la quantité de l'écoulement d'air
6
Indication de la méthode de commande du fonctionnement
7
Signe indicatif du contrôle central
8
Indication de nettoyage du filtre à air
9
Bouton de remise à zéro du signal de filtre
10
Bouton d'inspection
11
12
Voir
"Comment faire fontionner sur minuterie" à la page 3
13
14
Dans le cas où on appuie sur les boutons lors de l'utilisation d'un
élément HRV, l'indication "Inutilisable" apparaît sur le cadran
pendant quelques secondes.
Unité HRV (unité de ventilation avec récupération de chaleur)
" et choisir soit "
"Pas d'indication"
"
"
" et régler à l'heure voulue.
" , on avance d'une heure.
" , on recule d'une heure.
"
" cesse de clignoter et reste allumé.
".
6
1
2
hr
C
L H
hr
NOT
AVAILABLE
13
12
14
Echangeur de chaleur totale
" soit
7
5
8
9
VAM150~2000F
4PW13544-1B
