FR
44

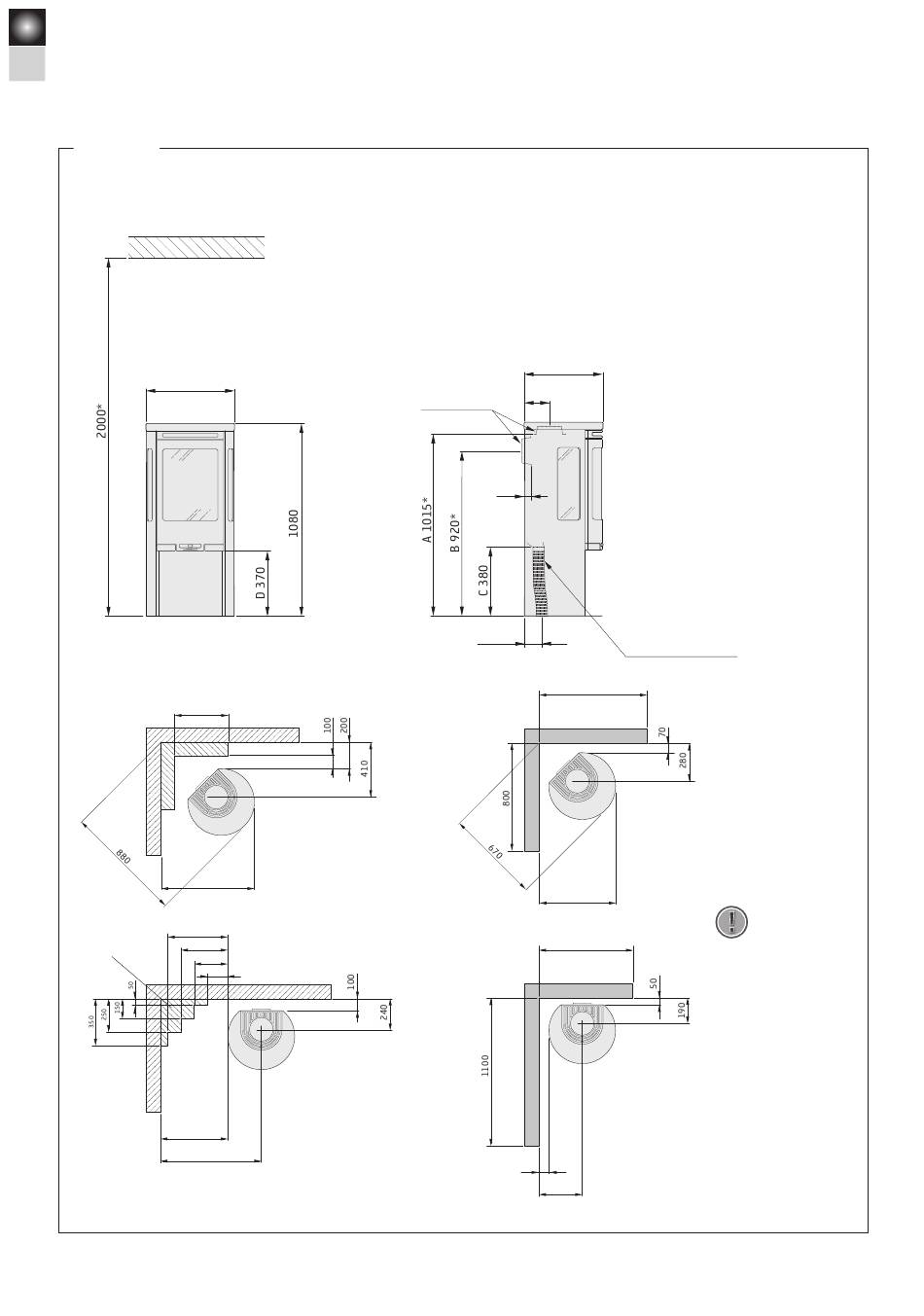

DISTANCE D'INSTALLATION
Distances d'installation
C 556
Plafond inflammable
495
Zone admise pour
tout élément
de construction
inflammable
500
* Si le poêle est placé sur une plaque de sol en verre par exemple (en option), la hauteur à partir du sol est modifiée d'une valeur correspondant à l'épaisseur de la plaque de sol. Valable aussi pour la
plaque en verre séparée du poêle (option).
** Pour éviter de décolorer la peinture de la cloison ininflammable, nous recommandons de respecter les mêmes distances latérales que pour un mur inflammable.
SI LE POÊLE EST PLACÉ SUR UNE PLAQUE PIVO-
TANTE (OPTION), les distances d'installation
indiquées ci-dessous ne sont pas valables.
Vous reporter à la notice de montage de la
plaque pivotante.
400
Cloison inflammable
695
450
350
250
150
Cloison inflammable
750
440
140
Ø150
35
100
800
Mur pare-feu en
birque ou en béton
565
700
Mur pare-feu en
birque ou en béton
70**
320**
La distance minimale devant
l'ouverture du poêle à un élément
de construction ou d'ameuble-
ment inflammable doit être de 1
mètre.
En cas de raccordement par le
haut à une cheminée en acier,
prière de consulter les instruc-
tions de montage de la cheminée.
Prière de respecter les exigences
en matière de distances de sécu-
rité aux éléments inflammables,
imposées par la cheminée en
acier.
A = hauteur du sol au raccordement
de cheminée par le haut
B = hauteur du sol au centre c/c du
conduit arrière de cheminée
C = hauteur du sol au manchon
d'arrivée d'air
D = hauteur du sol au bord inférieur
de la porte
Manchon d'arrivée
d'air Ø67
!
La plaque de sol
indépendante en verre
(option) augmente la
hauteur de raccordement
à la cheminée de 10 mm.
Monter les entretoises
fournies avec la plaque de
sol avant le raccordement.
