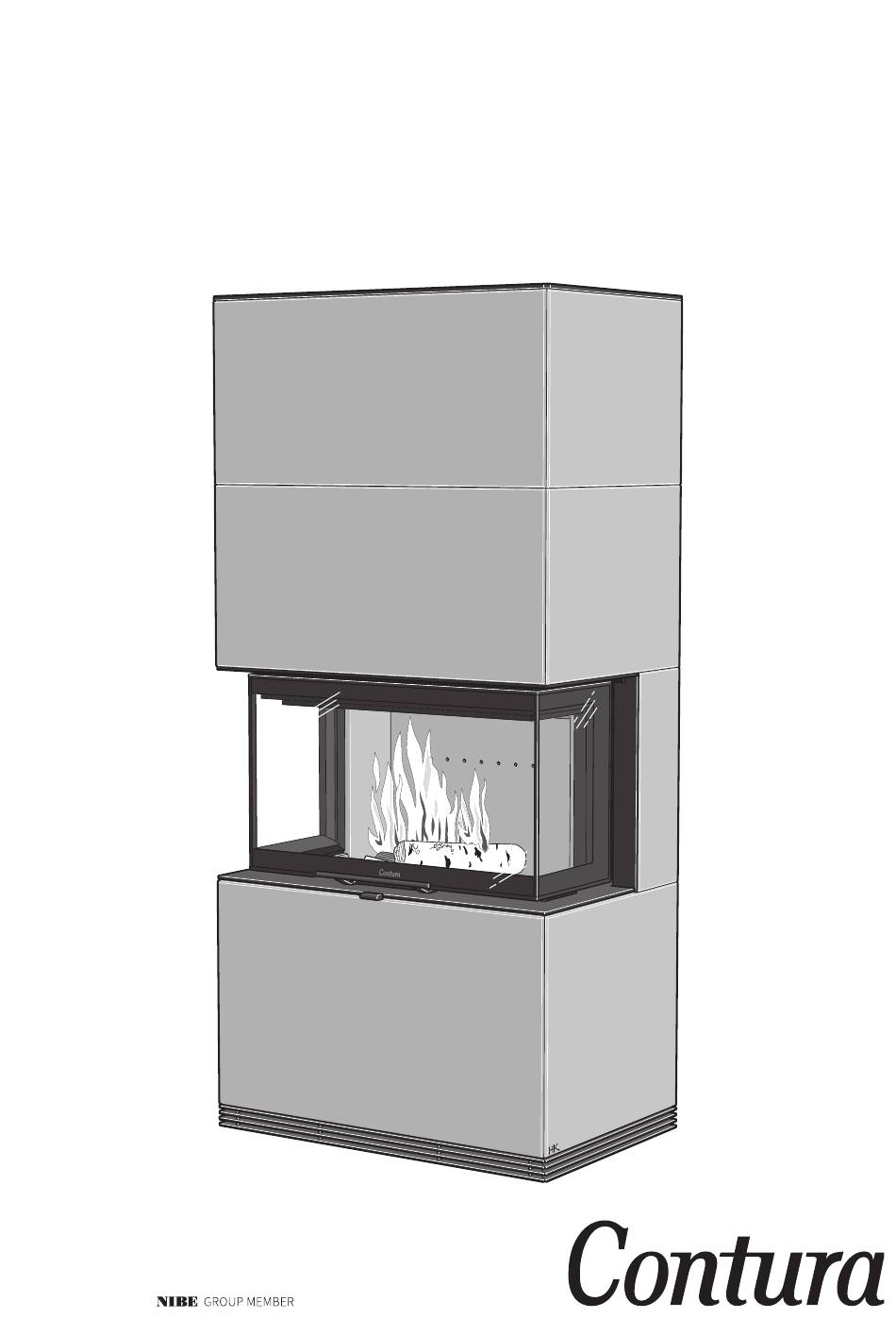

- Page 1 Guide d’installation Ci51AN Ci51A Ci51T Ci51S contura.eu...
- Page 2 Usage prévu du produit Chauffage des locaux dans les bâtiments résidentiels Combustible Bois de chauffage FABRICANT Raison sociale NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Suède SYSTÈME D’ÉVALUATION ET DE VÉRIFICATION Selon AVCP Système 3 Norme européenne...
- Page 3 SOMMAIRE Bienvenue chez Contura. Bienvenue dans la famille Contura ! Nous espérons que votre nouvel insert vous procurera beaucoup de satisfaction. Votre nouvel produit Contura présente un design intemporel qui sera apprécié pendant toute sa longue durée de vie. C’est aussi un mode de chauffage efficace et respectueux de l’environnement.
- Page 4 Structure porteuse Mur d’adossement Cette notice contient les instructions Si le foyer est placé sur un solivage Si votre poêle Contura i51 doit être de montage et d’installation du de plancher, la capacité porteuse de placé contre un mur inflammable, ce modèle Contura i51.
- Page 5 HABILLAGE Habillage Manipulez les pierres uniquement avec des mains ou des gants besoin. Il est essentiel que le poêle et le cadre support en acier propres. Manipulez soigneusement les pierres afin de ne pas soient bien droits et stables, afin d'éviter des espaces excessifs endommager les coins et les bords fragiles.
- Page 6 CHEMINÉE Cheminée Le poêle est testé conformément à la norme EN 13240 et Vérifier soigneusement que la cheminée est étanche et qu’il les valeurs obtenues sont rapportées dans la Déclaration de n’y a pas de fuites au niveau des trappes de ramonage et des performance, le diamètre du manchon de raccordement est de raccordements.
- Page 7 AIR FRAIS Amenée d’air comburant L'amenée d'air comburant extérieur doit être installée. L’air comburant peut être amené directement à l'aide d'une gaine connectée à l’extérieur. Il peut également venir de manière indirecte via un évent pratiqué dans le mur extérieur de la pièce où est installé le poêle. L’air comburant nécessaire à...
- Page 8 DISTANCES D'INSTALLATION Distances d'installation C i51 Important ! Les plans cotés montrent uniquement les distances de sécurité normative concernant la cheminée. La distance d’installation minimales pour le poêle. Lors du raccordement à de sécurité par rapport aux éléments ou agencements une cheminée, il faudra également tenir compte de la distance inflammables devant l’insert devra être d’au moins 1,5 mètre.
- Page 9 EMPLACEMENT DE L'INSERT Emplacement de l’insert Si une protection murale est prévue, lisez attentivement ces instructions avant de commencer l'installation de l'insert ou de la cheminée. 10 mm Placez la partie inférieure (en contact avec le sol) et vérifiez que la distance minimale par rapport aux matériaux combustibles est préservée.
- Page 10 EMPLACEMENT DE L'INSERT Assurez-vous que la sécurité de transport du contrepoids est retirée selon les instructions relatives à l'insert, avant de monter l'habillage. Placez le niveau selon la figure et ajustez Placez un niveau sur le rebord sous la porte, et ajuster les pieds arrière jusqu'à...
- Page 11 MONTAGE DU SUPPORT Montage du cadre support 6 unités M5 x 20 6 unités Six pans creux 4 Rondelles entretoises 90°...
- Page 12 MONTAGE DU SUPPORT 13 mm 13 mm...
- Page 13 MONTAGE DU SUPPORT 16 unités M5 x 9...
- Page 14 MONTAGE DU SUPPORT 8 unités M4 x 6 M i n 3 0 m Assurez-vous que le socle à lamelles peut être déplacé autour du cadre support. Réglez la hauteur du socle avec les pieds en caoutchouc. Sur un sol fortement en pente, il peut s'avérer nécessaire de surélever l'insert et du cadre support.
- Page 15 MONTAGE DE L'HABILLAGE Montage de l'habillage Posez une feuille en mousse cellulaire sur le sol pour éviter d'endommager les coins de la pierre pendant la manipulation. La pierre doit être en contact avec le support.
- Page 16 MONTAGE DE L'HABILLAGE Cette plaque peut être retirée pour l'entretien, le cas échéant. Verrouillez-la en insérant une vis à travers le loquet mobile 1 unités dans le panneau de façade. Ne pas serrer la M6 x 20 vis : le loquet doit pouvoir se déplacer pour Six pans creux 4 pouvoir dégager la plaque.
- Page 17 MONTAGE DE L'HABILLAGE 4 unités M6 x 12 Six pans creux 4 7 unités M6 x 25 Six pans creux 4...
- Page 18 MONTAGE DE L'HABILLAGE Six pans creux 4...
- Page 19 MONTAGE DE L'HABILLAGE Six pans creux 4...
- Page 20 MONTAGE DE LA GRILLE ET DE LA PARTIE SUPÉRIEURE Montage de la grille et de la partie supérieure Lors de accordement par l’arrière 2 unités M6 x 10 Six pans creux 4...
- Page 21 MONTAGE DE LA GRILLE ET DE LA PARTIE SUPÉRIEURE...
- Page 22 MONTAGE DE LA GRILLE ET DE LA PARTIE SUPÉRIEURE Lors de raccordement par le haut 2 unités M6 x 10 Six pans creux 4...
- Page 23 MONTAGE DE LA GRILLE ET DE LA PARTIE SUPÉRIEURE...
- Page 24 MONTAGE DE LA GRILLE ET DE LA PARTIE SUPÉRIEURE Socle à lamelles...
- Page 25 MONTAGE DE LA GRILLE ET DE LA PARTIE SUPÉRIEURE Réglez la hauteur du socle à lamelles avec les pieds en caoutchouc pour avoir un jour d'environ 5 mm entre celui-ci et la pierre. Inspection finale de l’installation Bien lire les « Instructions d’allumage » avant d’allumer le feu la première fois.
- Page 28 NIBE AB · Box 134 · 285 23 · Markaryd · Suède www.contura.eu Contura se réserve le droit de modifier sans notification préalable les mesures et les opérations décrites dans 811245 IAV SE-EX Ci51 Sten-6 les présentes instructions. La dernière édition peut être 2018-06-26 téléchargée à...
