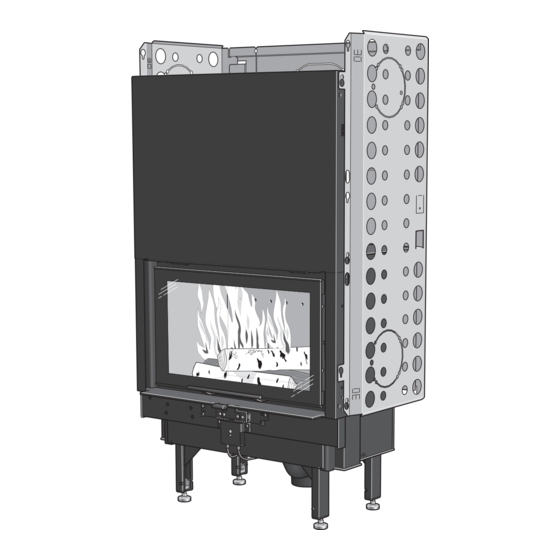

- Page 1 Guide d’installation Ci30 www.contura.eu...
- Page 2 Usage prévu du produit Chauffage des locaux dans les bâtiments résidentiels Combustible Bois de chauffage FABRICANT Raison sociale NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Suède SYSTÈME D’ÉVALUATION ET DE VÉRIFICATION Selon AVCP Système 3 Norme européenne...
- Page 3 SOMMAIRE Bienvenue chez Contura. Bienvenue dans la famille Contura ! Nous espérons que votre nouvel insert vous procurera beaucoup de satisfaction. Votre nouvel produitContura présente un design intemporel qui sera apprécié pendant toute sa longue durée de vie. C’est aussi un mode de chauffage efficace et respectueux de l’environnement.
- Page 4 Modèle de montage et d’installation des inflammable il devra être protégé par un Puissance 4 à 9 kW modèles Contura i30. Pour garantir le matériau ininflammable comme de la pierre Puissance nominale 6 kW fonctionnement et la sécurité de l’insert, naturelle, du béton ou une tôle de 0,7 mm.
- Page 5 COTES IMPORTANTES POUR L’INSTALLATION Cotes importantes pour l’installation C i30 Diam. ext. Ø 150 Utv. Ø 150 Justerbar fot Pied réglable Tilluftsstos Ø100 Manchon d’arrivée d’air Ø 100 Avant l’installation Ouverture de porte...
- Page 6 AVANT L’INSTALLATION Retirez les pièces mobiles du foyer.
- Page 7 à des températures élevées. Ce type de graisse est normalement difficile à trouver sur le marché et nous vous recommandons de vous mettre en contact avec votre revendeur Contura pour la commander.
- Page 8 AVANT L’INSTALLATION Montage des éléments d’habillage du foyer...
- Page 9 AVANT L’INSTALLATION...
- Page 10 AVANT L’INSTALLATION Montage des réfl ecteurs de chaleur 1 0 m m...
- Page 11 AVANT L’INSTALLATION...
- Page 12 AVANT L’INSTALLATION Montage des blocs de Powerstone Montez le bloc de pierres Powerstone selon la figure. Assurez-vous qu’il y a suffisamment d’espace pour permettre au le contrepoids de se déplacer librement. Testez en ouvrant puis en fermant la porte.
- Page 13 INSTALLATION Installation S'assurer que l'installation est conforme aux réglementations nationales et régionales. L'installation doit être approuvée par un technicien qualifié. Alimentation en air comburant Amenée d’air extérieur à installer. L’amenée d’air comburant peut être directe, à l’aide d’une gaine connectée à l’extérieur, ou indirecte via un évent pratiqué...
- Page 14 CHEMINÉE Cheminée Le poêle est de type agréé et doit être raccordé à une cheminée IL est bon de noter qu’une gaine fortement coudée et comportant dimensionnée pour une température minimale de 350 °C dont le des sections horizontales réduit fortement le tirage de la diamètre externe est de Ø150 mm.
- Page 15 ENCASTREMENT D’INSERT Encastrement de l’insert Pour l’encastrement de l’insert, les murs concomitants qui ne sont En cas de raccordement une cheminée en acier, prière de consulter pas classés comme mur pare-feu ou estimés pour d’autres raisons les instructions de montage de la cheminée. Veuillez respecter comme inaptes à...
- Page 16 ENCASTREMENT D’INSERT Exemple d’ e ncastrement Mur en matériau inflammable Mur en matériaux ininflammable n’étant pas en contact avec un Les cotes sont les matériau inflammable et ne posant dimensions minimales donc aucune exigence d’épaisseur à ne pas dépasser, sauf minimale.
- Page 17 ENCASTREMENT D’INSERT Étanchéité Avtätning Section sortie mini 600 cm Area ut 600 cm Section sortie mini 600 cm Area ut 600 cm Section entrée mini 600 cm Area in 600 cm Section entrée mini 600 cm Area in 600 cm * Avec Powerstone Section sortie mini 600 cm Area ut 600 cm...
- Page 20 NIBE AB · Box 134 · 285 23 · Markaryd · Suède www.contura.eu Contura se réserve le droit de modifier sans notification préalable les mesures et les opérations décrites dans 811209 IAV SE-EX Ci30-13 les présentes instructions. La dernière édition peut être 2018-04-23 téléchargée à...
