Manuels Connexes pour Contura C 556
Sommaire des Matières pour Contura C 556

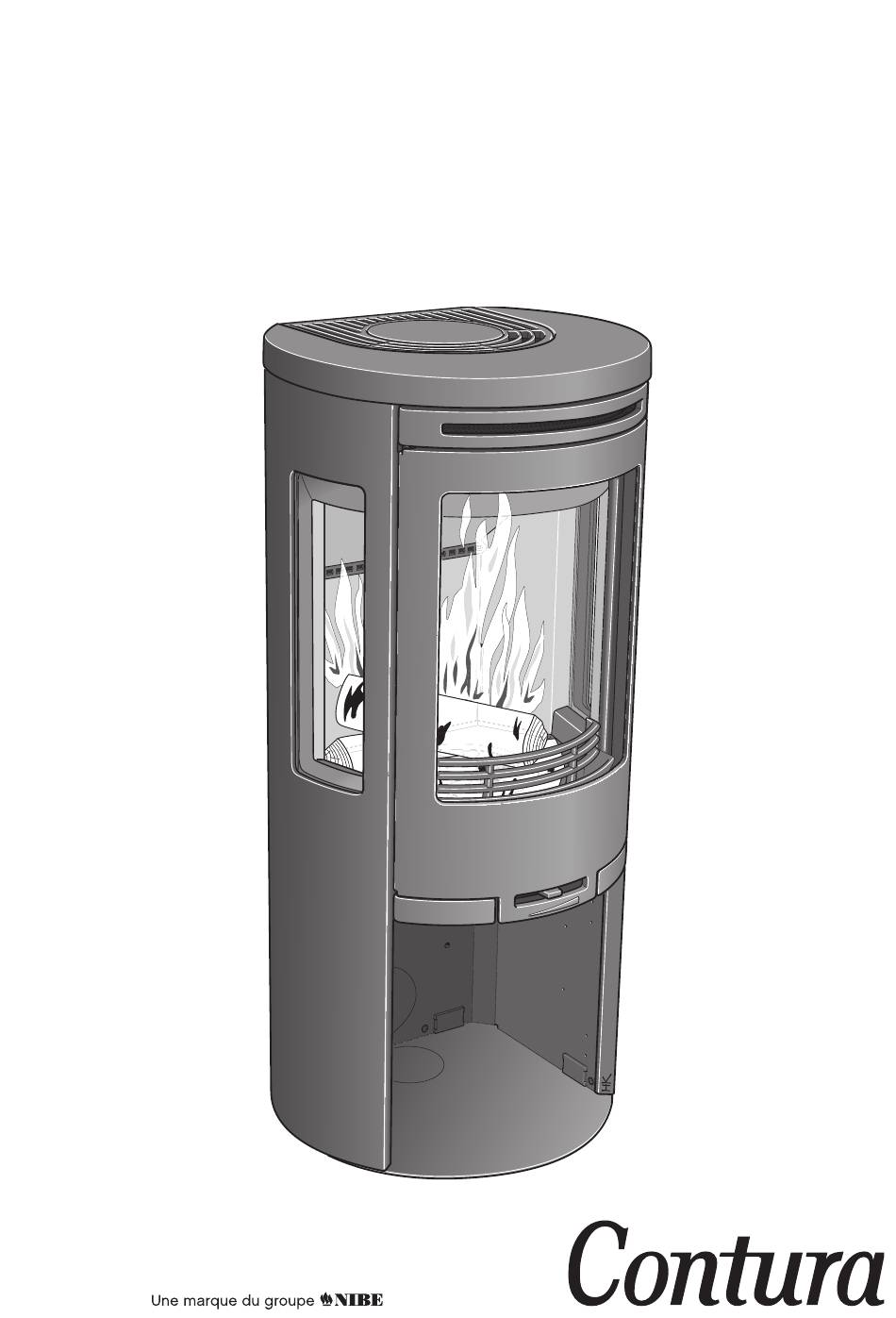

- Page 1 Guide d’installation C 556 www.contura.eu...
- Page 2 Usage prévu du produit Chauffage des locaux dans les bâtiments résidentiels Combustible Bois de chauffage FABRICANT Raison sociale NIBE AB / Contura Adresse Box 134, Skulptörvägen 10 SE-285 23 Markaryd, Suède SYSTÈME D’ÉVALUATION ET DE VÉRIFICATION Selon AVCP Système 3 Norme européenne...
- Page 3 SOMMAIRE Bienvenue chez Contura Bienvenue dans la famille Contura ! Nous espérons que votre poêle vous procurera beaucoup de satisfaction. Votre nouveau poêle Contura est doté d’un design intemporel qui sera apprécié pendant toute sa longue durée de vie. C’ e st aussi un mode de chauffage efficace et respectueux de l’...
- Page 4 DONNÉES TECHNIQUES Points importants à respecter ! Fiche technique Installation réalisée par un Structure porteuse Puissance 3 à 7 kW Puissance nominale 5 kW professionnel S’assurer que le solivage en bois du Taux de rendement jusqu'à 79% plancher supporte la charge du poêle et Cette notice contient les instructions de de la cheminée.
- Page 5 DÉMONTAGE Le réflecteur de chaleur se démonte comme suit : Voici comment démonter l’habillage du foyer (Vermiculite) Veiller à manipuler les éléments en vermiculite avec beaucoup de précaution. Soulevez le déflecteur de fumée d’une main, tout en démontant les parties latérales. Le remontage s’effectue dans l'ordre inverse.
- Page 6 CHEMINÉE Raccordement à la cheminée • Un conduit de fumées qui comporte des dévoiements brusques • Le poêle satisfait aux exigences concernant le raccordement à une cheminée dimensionnée pour une température des gaz de fumée et un appel d’air horizontal aura un tirage réduit. La longueur de 350°C.
- Page 7 La pièce de raccord sur le poêle a un diamètre extérieur de 67 mm. Pour les conduits de plus de 1 m de long, installer un conduit de 100 mm de C 556 diamètre et une prise d’air du diamètre correspondant.
- Page 8 DISTANCE D'INSTALLATION Distances d’installation C 556 La distance minimale devant SI LE POÊLE EST PLACÉ SUR UNE PLAQUE PIVO- l’ouverture du poêle à un élément TANTE (OPTION), les distances d’installation de construction ou d’ameuble- indiquées ci-dessous ne sont pas valables.
- Page 9 MONTAGE Montage du C 556 Afin de faciliter le montage des plaques latérales, Nettoyer soigneusement les ne pas serrer les deux vis supérieures de la plaque vitres avant de monter les arrière avant d’avoir monté les plaques latérales. plaques latérales.
- Page 10 MONTAGE TERMINÉ ! Remontez les pièces déposées dans l’ordre inverse une fois que le poêle est en place. Inspection finale de l’installation Avant de mettre en service le poêle, l’installation doit être inspectée par un ramoneur agréé. Avant d’allumer le feu pour la première fois, bien lire les « Instructions d’allumage et d’utilisation ».
- Page 12 NIBE AB · Box 134 · 285 23 Markaryd · Suède www.contura.eu Contura se réserve le droit, à tout moment et sans préavis, de modifier les couleurs, matériaux, dimensions et modèles de ses produits. Veuillez consulter votre distributeur pour obtenir les 811116 IAV SE-EX C556 - 4 informations les plus récentes.
