13-SCHEMA ELECTRIQUE
13-SCHEMA ELECTRIQUE

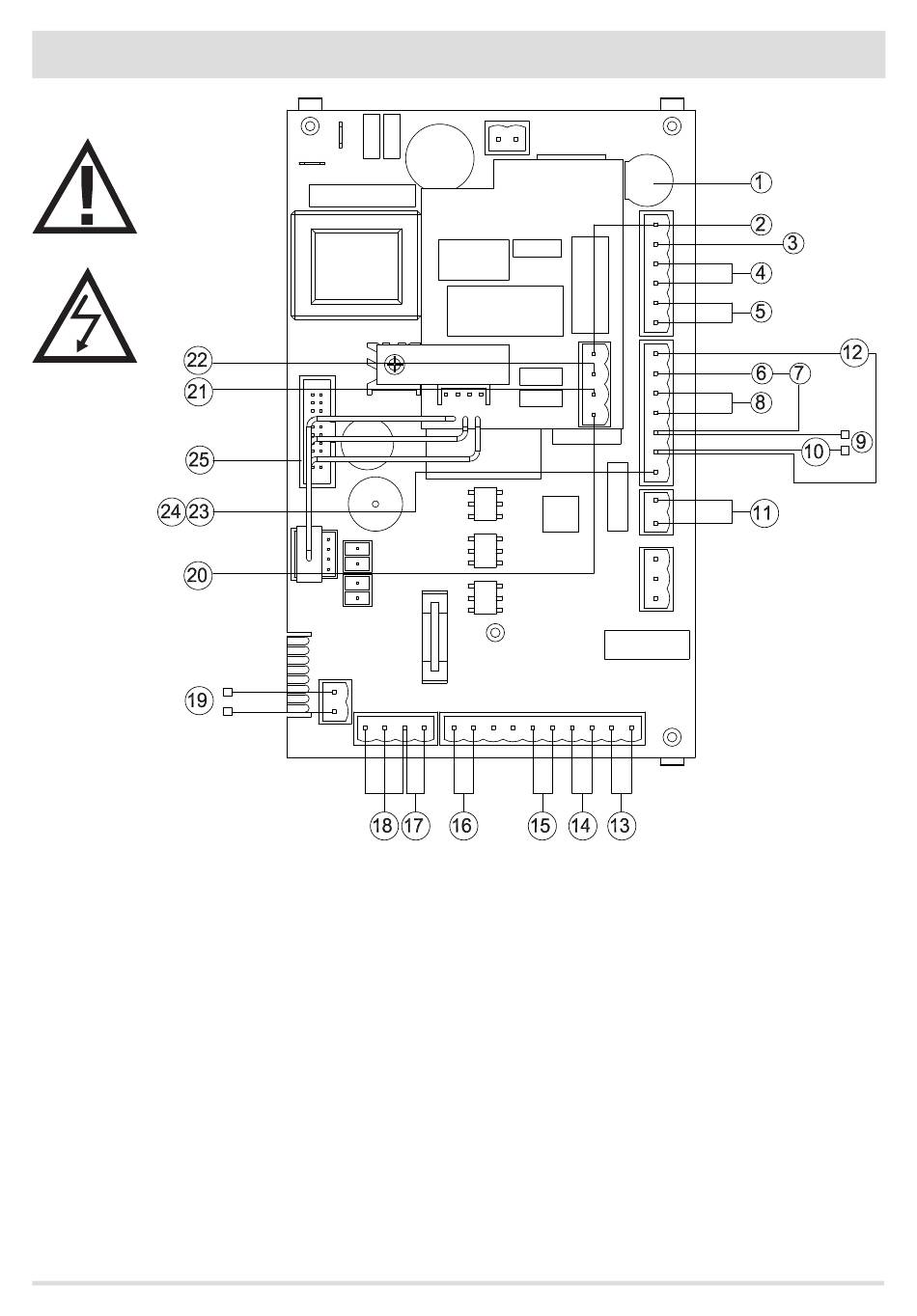

LEGENDE CABLAGES CARTE MERE
1.
FUSIBLE
2.
PHASE CARTE
3.
NEUTRE CARTE
4.
VENTILATEUR EXPULSION FUMEES
5.
VENTILATION D'AMBIANCE
6.
THERMOSTAT DE SECURITE PELLETS
7.
THERMOPROTECTEUR EAU
8.
BOUGIE DE PRECHAUFFAGE
9.
RACCORDER AU PRESSOSTAT EAU DU KIT HYDRAULIQUE (EN OPTION)
10. PRESSOSTAT AIR
11. RACCORDEMENT CHAUDIERE SUPPLEMENTAIRE (BORNE)
12. VIS SANS FIN
13. SONDE FUMEES
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l'une de
l'autre.
64 64
14. RACCORDEMENT THERMOSTAT EXTERNE (BORNE)
15. SONDE D'AMBIANCE INTERNE
16. RACCORDEMENT SONDE ECHANGEUR/BOUILLEUR (BORNE)
17. SONDE TEMPERATURE EAU CHAUDIERE
18. CONTROLE TOURS VENTILATEUR EXPULSION FUMEES
19. FLUXOSTAT OU THERMOSTAT BOUILLEUR A RACCORDER AU KIT
HYDRAULIQUE (EN OPTION)
20. PHASE VANNE A 3 VOIES (CHAUFFAGE)
21. PHASE VANNE A 3 VOIES (SANITAIRE)
22. PHASE POMPE
23. NEUTRE POMPE
24. NEUTRE VANNE A 3 VOIES
25. PANNEAU DE CONTROLE
