INSTALLATION

VEUILLEZ LIRE ENTIÈREMENT LES INSTRUCTIONS AVANT DE PROCÉDER
Calcul avant Installation
Calculer la longueur de l'installation avant d'installer la hotte. (Toutes les mesures sont données en
pouces).

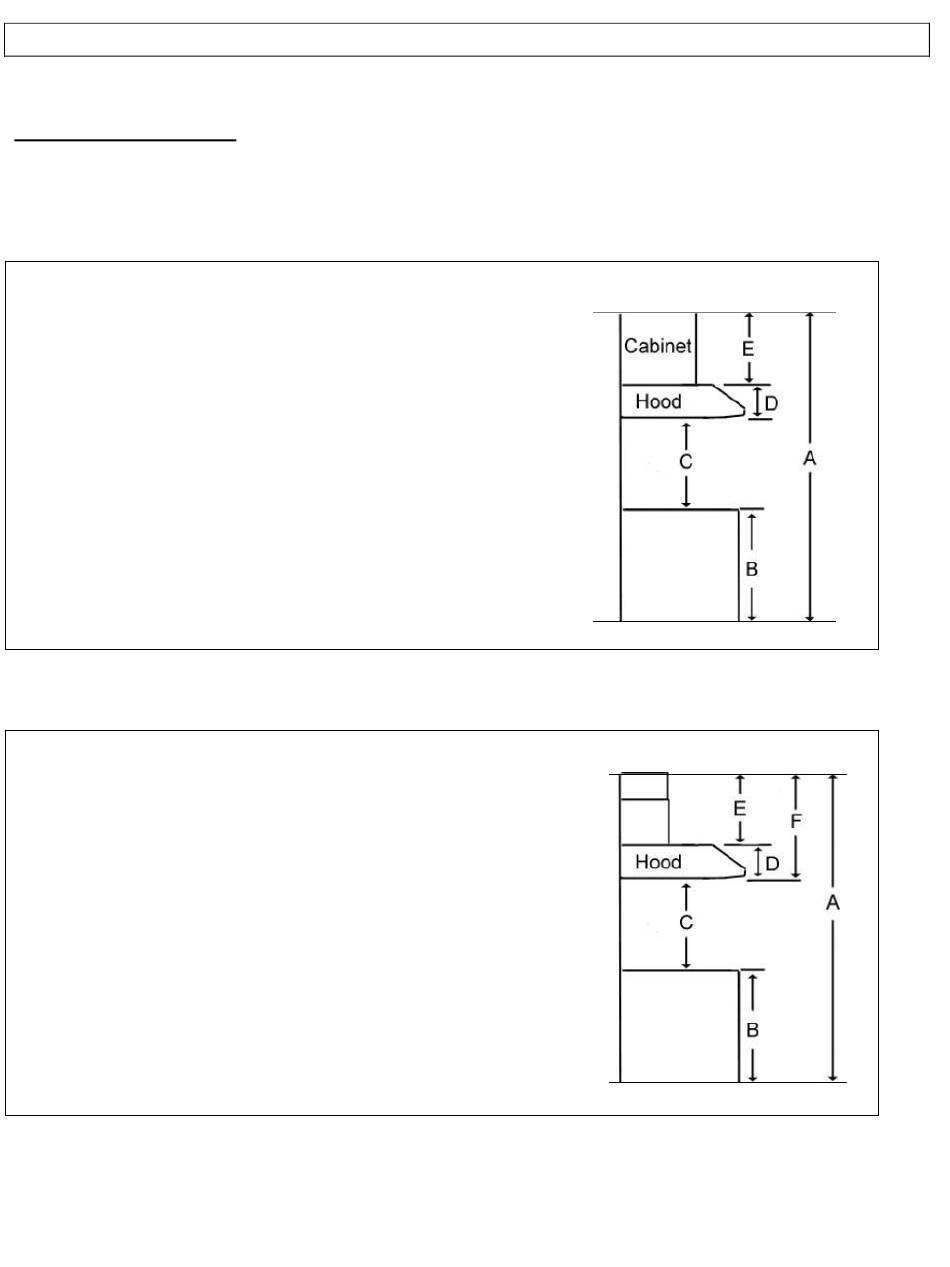

TABLE 1 (vue de côté)
A = hauteur du plancher au plafond
B = hauteur du plancher jusqu'au comptoir/
à la surface de cuisson (Normalement : 36 po)
C = hauteur recommandée entre le dessus du comptoir
/surface de cuisson jusqu'au dessous de la hotte
(Dégagement minimum : 27po à 30po)
D = hauteur de la hotte
E = hauteur du cabinet d'armoire
TABLE 2 (vue de côté)
A = hauteur du plancher au plafond
B = hauteur du plancher jusqu'au comptoir/ à la surface de cuisson
(Normalement : 36po)
C = hauteur recommandée entre le dessus du comptoir
/surface de cuisson jusqu'au dessous de la hotte
(Dégagement minimum : 27po à 30po)
D = hauteur de la hotte
E = hauteur du Couvre Conduit : calcul [F - D]
F = hauteur recommandée pour l'installation de la hotte : calcul
[ A - (B+C)]
- HOTTE INSTALLÉE SOUS UNE ARMOIRE -
- HOTTE INSTALLÉE AU-DESSUS D'UN ÎLOT -
