Installation de la hotte
AVERTISSEMENT: S'il faut déplacer une cuisinière électrique pour installer la hotte,
couper d'abord l'alimentation électrique à cette cuisinière par le tableau de distribution
principal. COUPER LE GAZ AVANT DE DÉPLACER UNE CUISINIÈRE À GAZ.

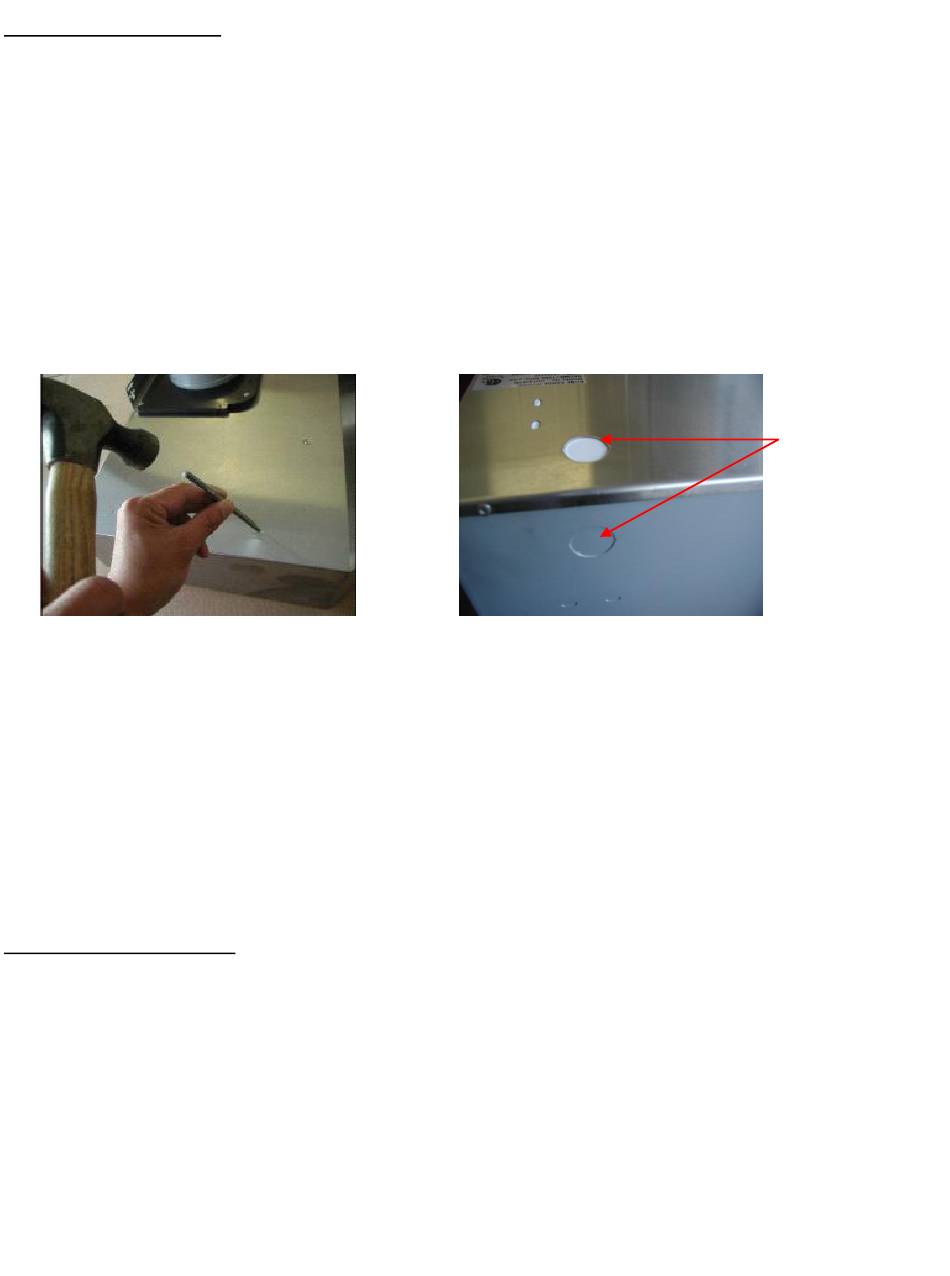

1. Perforer les trous de décochage sur la hotte tel qu'indiqué à la Photo 4.
2. Si nécessaire, placer les fils électriques pour qu'ils passent au travers de la perforation de
1po de diamètre situé sur le dessus ou à l'arrière de la hotte. Veuillez vous référer à la Photo
5.
3. En utilisant les références de la Table 1 et les mesures à la Page 53 centrer la hotte
capuchon en place au-dessous du cabinet et vis à vis le devant du cabinet.
4. Passer les fils électriques au travers de l'ouverture d'accès des cabinets.
5. Insérer les vis en (non fournies) exactement au centre de chaque trou de décochage.
Assurez-vous toutes les vis sont en place avant de les resserrer.
ASSUREZ-VOUS QUE LA HOTTE EST SOLIDEMENT FIXÉE EN PLACE AVANT DE LA
.
RELACHER
Installation des conduits
Utiliser des tuyaux d'aluminium ou d'acier pour relier le joint de raccordement en plastique de
2.
la hotte aux conduits dessus. Utiliser du ruban adhésif pour sceller les joints sûrs et ainsi
obtenir une parfaite étanchéité.
Photo 4
41
Trou 1po de
diamètre
Photo 5
AVERTISSEMENT :
