Version RC (contrôle externe)
Démarrage / arrêt impulsion
avec arrêt temporisé

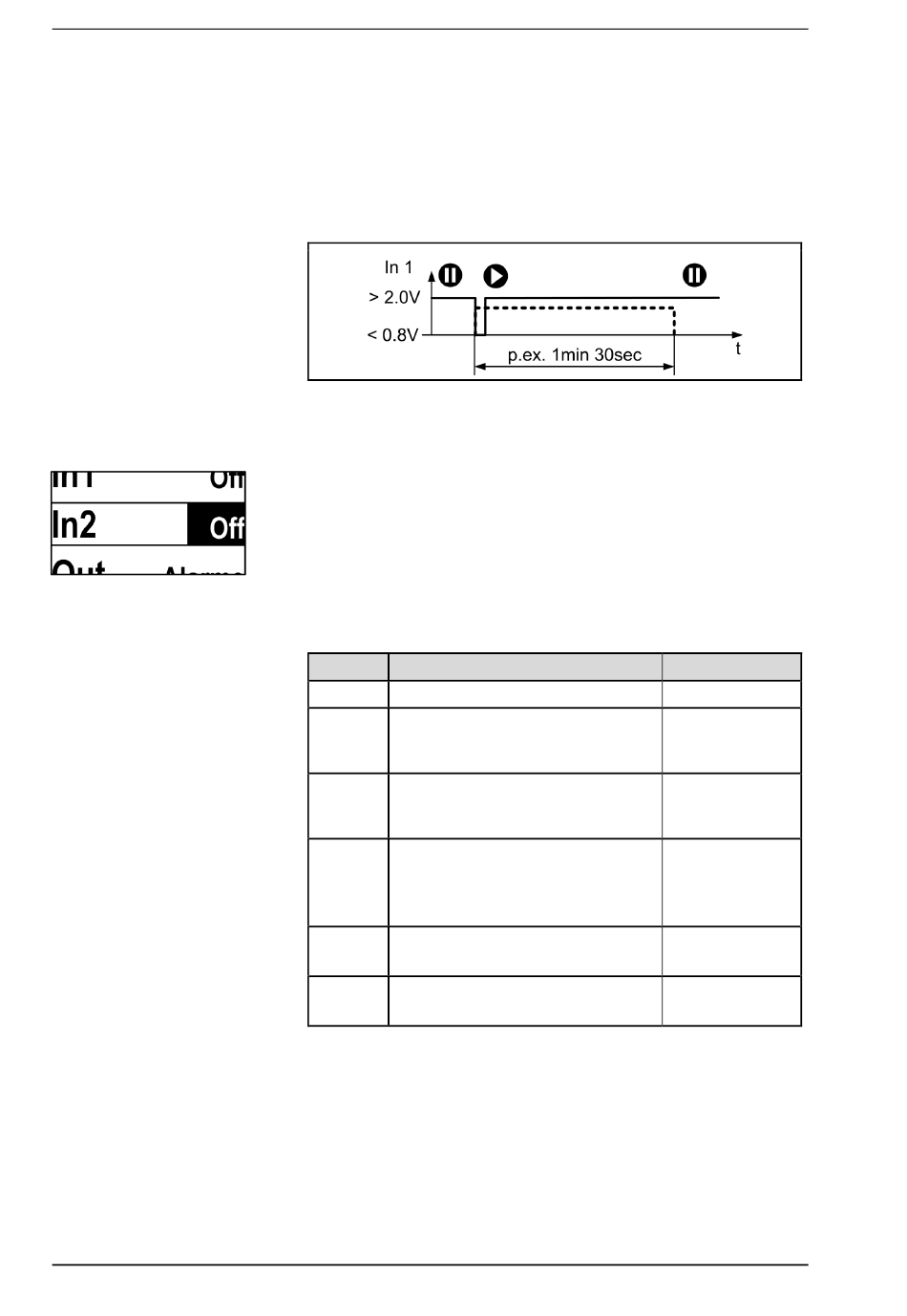

Fig. 67: Entrée numérique 2
66
1. Régler l'entrée numérique 1 « In_1 » sur impulsion
2. Presser la touche « START ».

La pompe passe à l'état « Pause »
3. Appliquer le signal 1

La pompe commence à véhiculer lorsqu'une impul-
sion est générée sur la masse et s'arrête lorsque la
durée réglée est écoulée.
Fig. 66: Démarrage ml/min avec compteur de temps contrôle d'impulsion
9.3 Entrée numérique 2 Reset / Prime / interrup-
teur à pied
L'entrée numérique 2 permet de lancer à partir d'un contrôle ex-
terne une réinitialisation (Reset) sur défaut ou un amorçage du
système de fluide.
Les réglages de niveau et d'impulsion sont identiques à l'entrée
numérique 1.
L'entrée numérique 2 est utilisée essentiellement avec un interrup-
teur à pied (voir la section 13.7).
Signaux de commande
Saisie Signification
Off Entrée numérique 2 non active
Reset Reset de défauts de pompe et
annulation d'opération de dosage
avec compteur de temps
Amorcer Amorçage rapide de la tête de
pompe et des conduites (voir la
section 7.12)
Combiné Reset de défauts de pompe et
annulation d'opération de dosage
avec compteur de temps puis
amorçage
Niveau Démarrage / arrêt selon le signal de
niveau
Impulsion Démarrage / arrêt en cas d'impul-
sion de signal
Tab. 27: Options entrée numérique 2
Traduction du mode d'emploi original en langue française
Mode D'emploi SIMDOS10 FR
Signal
- -
< 0,8V = Reset
< 0,8V = amorcer
< 0,8V Reset par
flanc descendant
Amorçage après
1 seconde < 0,8V
< 0,8V = marche
> 2,0V = arrêt
< 0,8V = marche
> 2,0V = arrêt
