Sécurité

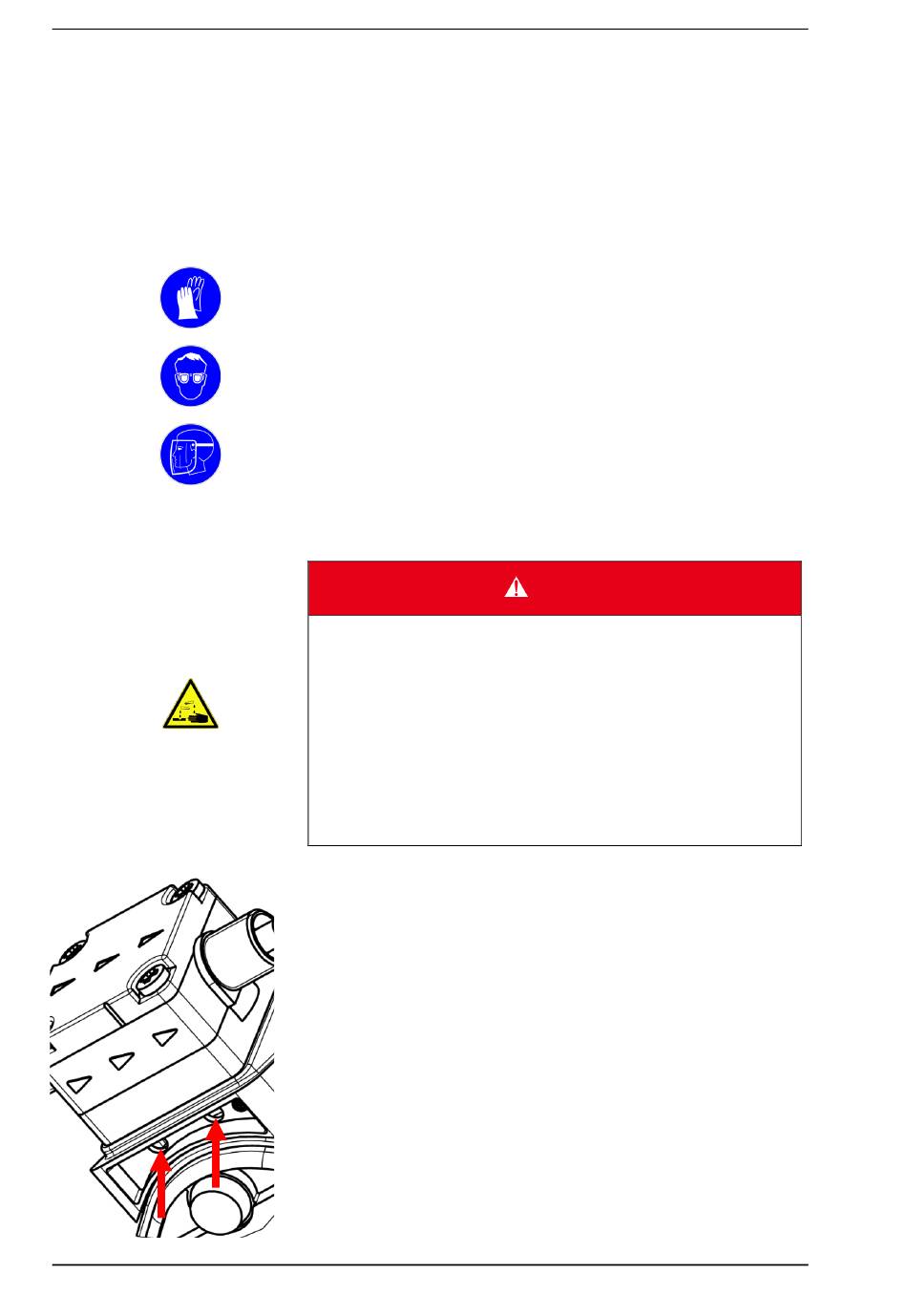

Fig. 1:
Ouverture de sortie
12
2.6 Équipement de protection personnel
Un équipement de protection spécial est nécessaire lors de l'exé-
cution de certaines activités. Ceux-ci sont signalés séparément
dans les différents chapitres.
Pour le port de l'équipement de protection, impérativement obser-
ver la fiche technique de sécurité du fluide véhiculé.
Les symboles suivants se trouvent dans la zone de travail ou dans
le mode d'emploi:
Gants de sécurité
Pour la protection contre le contact de la peau avec le fluide
véhiculé conformément à la fiche technique de sécurité.
Lunettes de protection
Pour la protection contre le contact des yeux avec le fluide véhi-
culé, conformément à la fiche technique de sécurité.
Protection faciale
Pour la protection contre le contact de la peau et des yeux avec
le fluide véhiculé, conformément à la fiche technique de sécurité.
2.7 Dispositifs de sécurité
2.7.1
Membrane de sécurité avec bride intermédiaire
Danger de blessures et dommages matériels suite à des
sorties de fluides sur l'ouverture d'écoulement
Intoxications et brûlures chimiques ou réactions non voulues par
sorties de substances dangereuses
Placer la pompe dans un récipient collecteur approprié
Vérifier régulièrement l'ouverture d'écoulement à la re-
cherche de fuites
Ne jamais obturer l'ouverture d'écoulement (voir Fig. 1)
Si du fluide sort de l'ouverture d'écoulement de la pompe,
ne pas continuer à utiliser la pompe et prendre contact
avec l'agence KNF.
La membrane de sécurité empêche, en cas de rupture de la mem-
brane de travail, la pénétration de fluide véhiculé dans la pompe.
En cas de rupture de la membrane de travail, le fluide véhiculé est
guidé hors de la pompe via l'ouverture d'écoulement (voir Fig. 1).
2.7.2
Arrêt d'urgence
Le retrait de la fiche électrique sert d'arrêt d'urgence. En cas
d'installation fixe, monter un arrêt d'urgence et un interrupteur de
maintenance.
2.7.3
Soupape de retenue de pression (en option)
En cas de surpression sur le côté aspiration, la pompe fait affluer
le fluide sans obstacle dans la pompe. La soupape de retenue de
pression maintient une contre-pression de 0,5 bar et empêche une
sortie du fluide véhiculé. La soupape de retenue de pression doit
être installée sur le côté refoulement (voir la section 6.3.3).
Traduction du mode d'emploi original en langue française
Mode D'emploi SIMDOS10 FR
DANGER
KNF Flodos BA_SIMDOS10_FR_01_167722
