10
CARTE ÉLECTRONIQUE
LÉGENDE
Fig. 93
1
FUSIBLE
2
PHASE CARTE
3
NEUTRE CARTE
4
EXTRACTEUR DE FUMÉES
5
VENTILATEUR DE CHAMBRE
6
THERMOSTAT DE SÉCURITÉ DE L'EAU
7
BOUGIE DE PRÉCHAUFFAGE
8
THERMOSTAT DE SÉCURITÉ DES PELLETS
9
PRESSOSTAT À AIR
10
PRESSOSTAT EAU
11
VIS SANS FIN
12
NEUTRE POMPE
13
PHASE POMPE
N.B. Les câbles électriques de chaque composant sont munis de connecteurs précâblés dont la mesure diffère l'une
de l'autre.
50

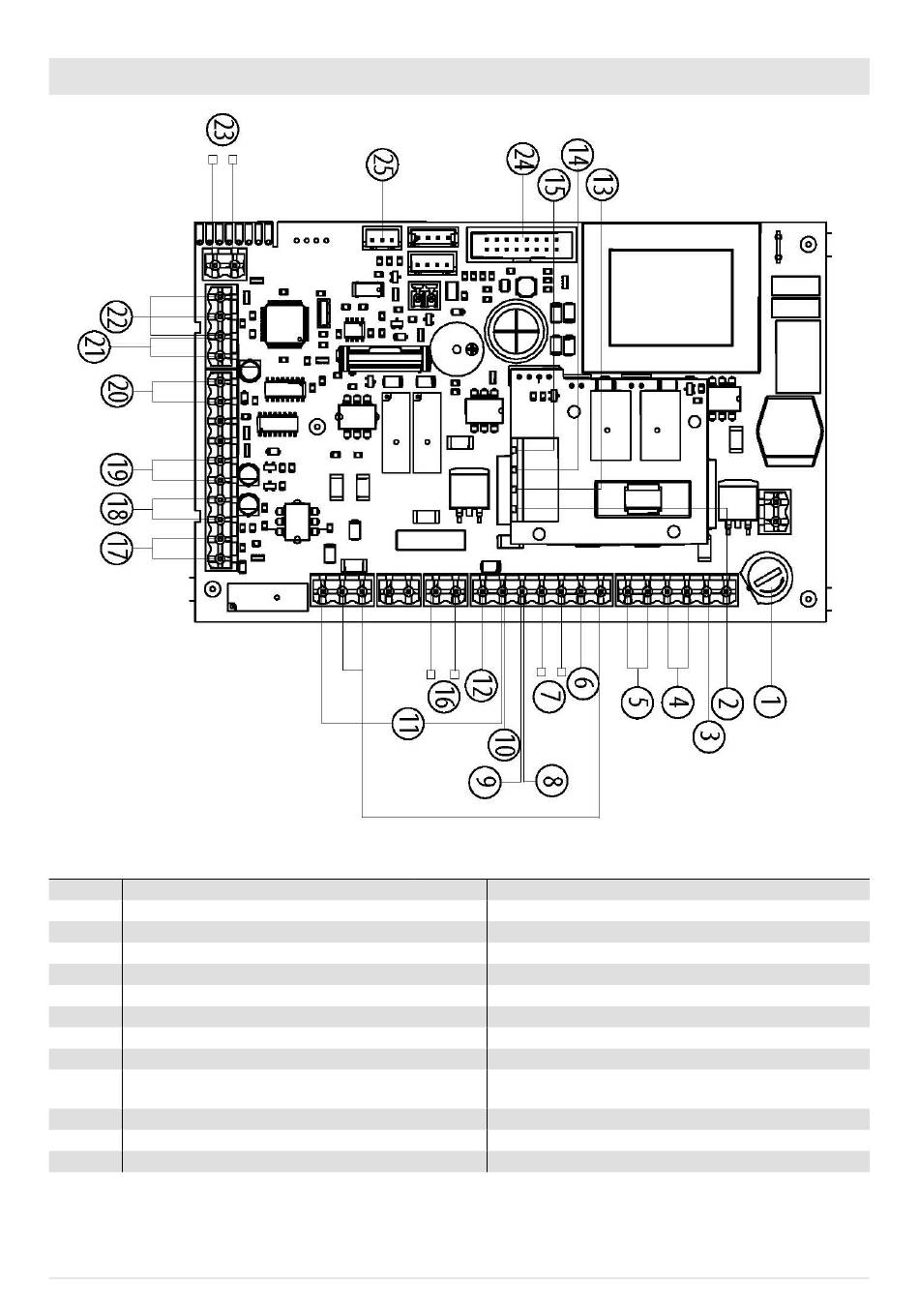

Fig. 93 - Carte électronique
LÉGENDE
Fig. 93
14
PHASE VANNE A 3 VOIES (SANITAIRE)
15
PHASE VANNE À 3 VOIES (CHAUFFAGE)
16
RACCORDEMENT CHAUDIÈRE SUPPLÉMENTAIRE (PLANCHETTE À BORNE)
17
SONDE DES FUMÉES
18
RACCORDEMENT DU THERMOSTAT EXTERNE (PLANCHETTE À BORNE)
19
SONDE D' A MBIANCE INTERNE
20
RACCORDEMENT SONDE BALLON TAMPON/BOUILLEUR (PLANCHETTE À BORNE)
21
SONDE TEMPÉRATURE EAU CHAUDIÈRE
22
CONTRÔLE DES TOURS DU VENTILATEUR DE L'EXTRACTEUR DE FUMÉES
FLUXOSTAT OU THERMOSTAT BOUILLEUR À RACCORDER AU KIT HYDRAULIQUE
23
(ACCESSOIRE)
24
PANNEAU DE CONTRÔLE
25
EASY CONNECT (ACCESSOIRE)
IDROSTUFE A PELLET
