10. CONNECTEUR CAPTEUR DE CHARGE
L'INSTRUMENT EST LIVRÉ COMPLET POUR LA CONNEXION DU TRANSDUCTEUR (CELLULE DE CHARGE). LE KIT SE COMPOSE DE:
• 1 connecteur mâle à souder (9 voies)
• Une couverture/blocage de câble protégée
Le câble qui provient ou qui va vers le transducteur est relié par soudage, il est recommandé d'être très prudent avec la qualité du câble et
de l'isolation entre les conducteurs et d'utiliser un rouleau d'étain de bonne qualité, étant donné qu'un mauvais produit ou un produit non
adéquat pourrait nuire au bon fonctionnement de l'instrument.
Dans la Figure 8 la topographie du connecteur est montrée, les broches ont les fonctions suivantes:
FONCTION DU PIN IN C.D.C.
n° pin
NOM
1
-EXC
2
-SENSE
3
GND_A
7
- OUT
8
+ OUT
Si le transducteur est équipé d'un câble de connexion avec 4 fils plus une protection, et non avec six fils plus une protection, vous devez
connecter l'alimentation (+) avec le SENSE (+) et l'alimentation (-) avec le SENSE (-) afin de relier la broche 1 avec la broche 2 et la
broche 4 avec la broche 5.
Pour minimiser les interférences électriques et radio, il est absolument nécessaire que tous les câbles de connexion entre l'instrument et
le transducteur soient de type protégé et que l'ensemble du système soit connecté à une prise terre optimale.
Le fournisseur de l'instrument peut fournir un type de câble de connexion bien étudié et doté d'une double protection pour le soudage aux
bornes de protection et de mise à la terre.
En ce qui concerne la connexion des boucliers de protection du câble, référez-vous à la figure suivante.
Impédance minimale 25 Ω
Impédance maximale 1100 Ω
32

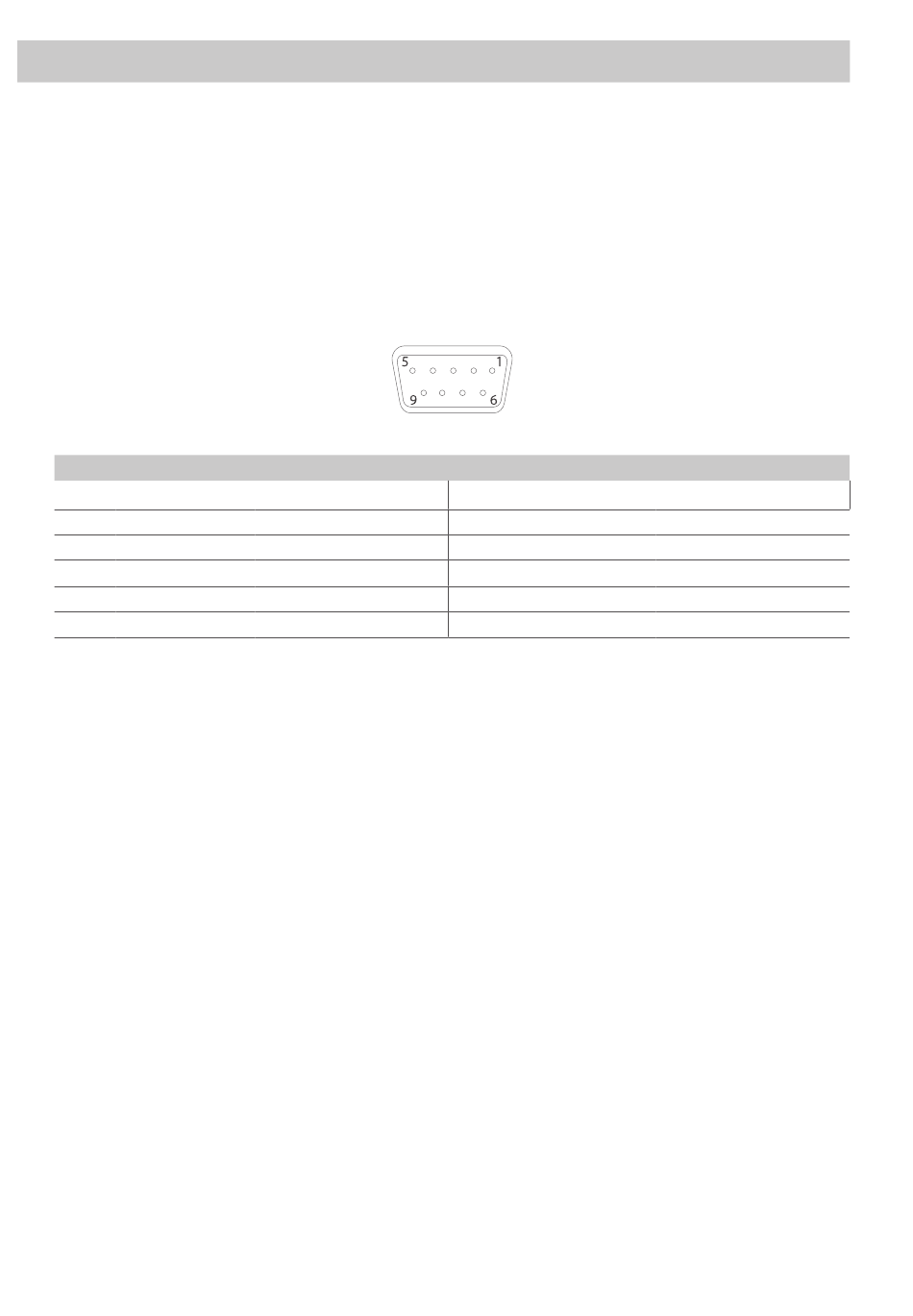

Fig. 8 - Connecteur delta 9 voies pour ENTRÉE CELLULE (S) DE CHARGE
FONCTION
(- ALIMENTATION)
(- TERMINAL DE CORRECTION)
(MASSE ANALOGIQUE)
(- SIGNAL TRANSDUCTEUR)
(+ SIGNAL TRANSDUCTEUR)
MANUEL D'UTILISATION GI400
n°pin
NOM
4
+SENSE
5
+EXC
6
9
FR
FONCTION
(+ TERMINAL DE CORRECTION)
(+ ALIMENTATION)
NON CONNECTÉ
NON CONNECTÉ
