Vaillant AtmoTop Pro VUW FR 240-3 Instructions D'installation page 26

INSTALLATION
Point de test +5 V
Fiche X2 pour groupes internes
Fiche X4 pour vanne 3 voies
Fiche X7 pour raccordement du boîtier en
option 306 248
Point de test GND
Point de test +24 V
F3
Fiche X8 pour raccordement VRC-VC
Thermostat 24 V : raccords 7, 8 et 9
Raccordement au réseau : raccords N, L et terre
Thermostat 230 V : raccords 3, 4 et 5
Fiche X12 : raccord pompe
Phase L
Fiche X14 : raccord bloc gaz
F1

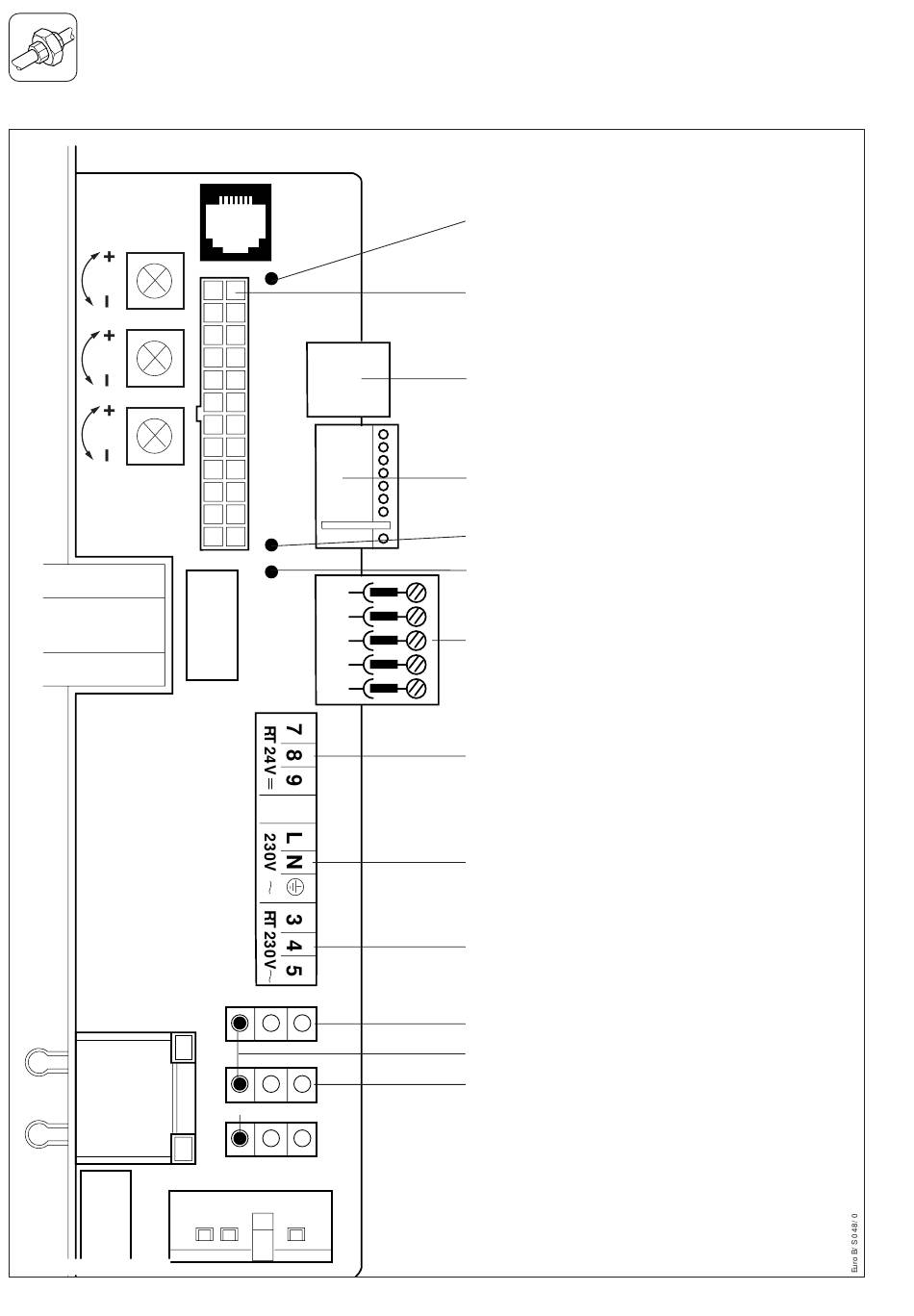

Fig. I.17: Câblage des raccords
26
